Desvendando a Tecnologia EMAT: Como a Inspeção Ultrassônica Sem Contato Transforma a Indústria

Desvendando a Tecnologia EMAT: Na era da Indústria 4.0, a busca por métodos de inspeção mais rápidos, precisos e eficientes é constante. Muitos desafios, como superfícies irregulares, altas temperaturas ou a necessidade de inspeções em ambientes automatizados, tornam o uso de técnicas convencionais, como a ultrassônica com acoplante, difícil e, muitas vezes, impraticável.

É nesse cenário que a tecnologia EMAT (Electro Magnetic Acoustic Transducer) surge como uma solução revolucionária. Mas, afinal, o que é EMAT e como essa tecnologia de inspeção ultrassônica sem contato está transformando o setor de Ensaios Não Destrutivos (END)?

O que é EMAT e como Funciona?

EMAT é uma técnica de Ensaio Ultrassônico (UT) que, diferentemente dos métodos tradicionais, gera o som

diretamente na peça inspecionada em vez do transdutor. A magia acontece através da interação de dois campos magnéticos.

Em um processo similar ao de um motor elétrico, um campo de alta frequência gerado por bobinas elétricas interage com um campo estático de ímãs para criar uma

força de Lorentz. Essa perturbação é transferida para a estrutura do material, produzindo uma onda ultrassônica.

Uma das características mais importantes do EMAT é que, para materiais ferromagnéticos, um fenômeno chamado

magnetostrição também atua, amplificando os sinais para níveis muito mais altos do que os obtidos apenas pela força de Lorentz.

Vantagens Exclusivas da Tecnologia EMAT

A capacidade de gerar ondas sonoras diretamente no material confere ao EMAT uma série de vantagens únicas sobre os transdutores piezoelétricos convencionais.

• Inspeção Seca e Sem Contato: O EMAT não exige o uso de acoplante (líquidos ou géis) para a transmissão do som. Isso o torna ideal para inspeções de peças muito quentes ou muito frias e para integração em ambientes de produção automatizados.
• Insensível às Condições da Superfície: A tecnologia EMAT consegue inspecionar através de revestimentos, e não é afetada por poluentes, oxidação ou aspereza da superfície.
• Geração de Modos de Onda Únicos: O EMAT é a única maneira prática de gerar ondas de cisalhamento com polarização horizontal (ondas SH) sem a necessidade de acoplantes, que são essenciais para a inspeção de soldas austeníticas e materiais com estruturas de grãos dendríticas.
• Maior Velocidade e Eficiência: EMAT é uma técnica perfeita para aplicações industriais do mundo real, onde a velocidade e a precisão da inspeção são cruciais, mesmo quando as condições do material ou do processo não são ideais.

Principais Aplicações na Indústria com a técnica EMAT

A versatilidade do EMAT permite que ele seja aplicado em uma ampla gama de inspeções, sendo capaz de gerar todos os modos de onda utilizados no ensaio ultrassônico. As aplicações são divididas em diferentes modalidades:

• Feixe Normal (0 grau): Ideal para medições de espessura e detecção de corrosão e erosão, além de identificação de inclusões e deslaminações.
•  Feixe Angular: Utilizado para detecção de falhas e inspeção de soldas, incluindo soldas austeníticas de paredes espessas (>13mm).
• Ondas Guiadas: Capazes de se propagar por longas distâncias, são usadas para a detecção de corrosão, erosão e falhas em placas, tubos e hastes.

Modos de Onda – comparativo EMAT

O EMAT é capaz de gerar todos os modos de onda usados em testes ultrassônicos, incluindo alguns modos que são muito difíceis ou impraticáveis com transdutores piezoelétricos convencionais. A tabela abaixo fornece um guia resumido do tipo de onda e técnica disponíveis para diferentes aplicações:

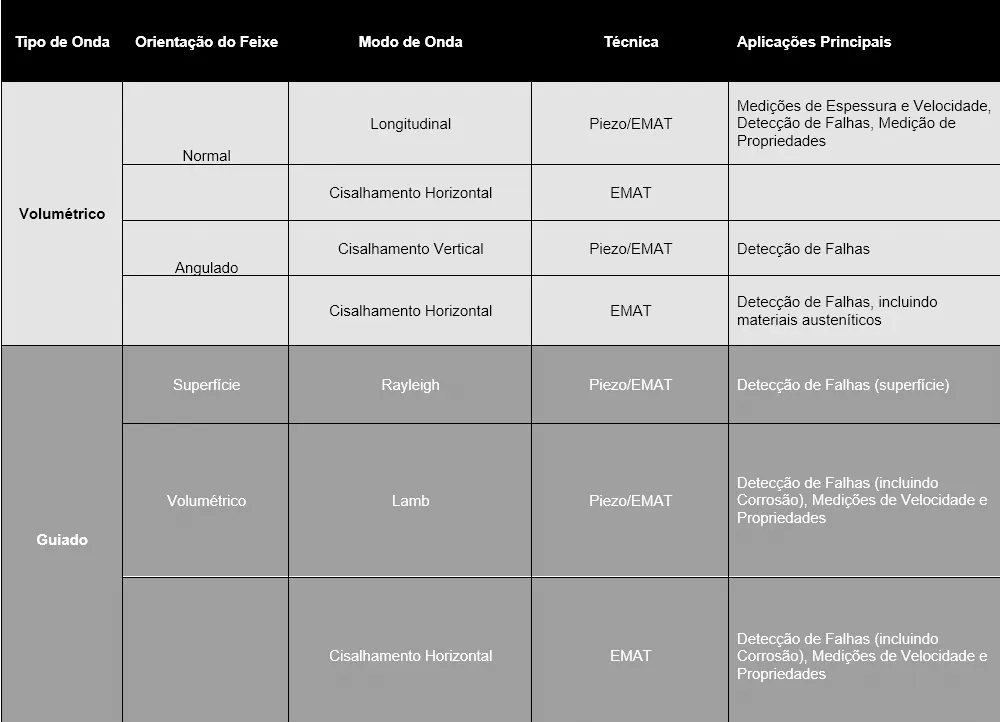

Tabela com guia resumido do tipo de onda e técnica disponíveis para diferentes aplicações

Segurança e Conformidade com Normas

É importante destacar que a tecnologia EMAT é completamente segura, sem riscos à saúde associados ao seu uso ou ao equipamento. Além disso, por ser uma técnica ultrassônica, pode ser utilizada para atender a diversas normas internacionais como ISO, AWS, API e MIL-STD. Existem, inclusive, padrões ASTM específicos para a inspeção com EMAT.

Perguntas Frequentes (FAQ) sobre EMAT

• O que é Ensaio Ultrassônico (UT)? UT é o uso de ondas sonoras de alta frequência para detectar imperfeições, fazer medições ou localizar mudanças nas propriedades do material de objetos sólidos. Por sua confiabilidade, é uma das técnicas de END que mais cresce.
• Como o ultrassom é gerado com um transdutor piezoelétrico? O cristal piezoelétrico cria uma perturbação mecânica quando submetido a uma voltagem. A onda ultrassônica é transmitida do transdutor para o objeto para realizar a inspeção. Como as ondas não se propagam facilmente pelo ar, é necessário um líquido para acoplar o transdutor à superfície.
• Como o ultrassom é gerado com um EMAT? Um EMAT consiste em um ímã e uma bobina de fio, e depende da interação eletromagnética para a geração de ondas elásticas. Usando forças de Lorentz e magnetostrição, o EMAT e a superfície metálica de teste interagem e geram uma onda acústica dentro do material. O material inspecionado é o seu próprio transdutor, e não há necessidade de acoplar o EMAT ao material, o que é uma das suas vantagens.
• Que tipo de ondas e frequências podem ser geradas com EMAT? Os EMATs podem gerar facilmente qualquer modo de onda disponível com UT piezoelétrico (Rayleigh, rastejamento, cisalhamento vertical, longitudinal), além de outros que são muito difíceis de gerar com métodos convencionais (cisalhamento horizontal, Lamb). A Innerspec já implantou sistemas com frequências que variam de 50KHz a 12MHz.
• O EMAT é seguro? Sim. Não há riscos à saúde associados à tecnologia ou ao equipamento.
• EMAT pode ser usado em phased array? Sim. Os transdutores EMAT podem ser usados em phased array.
• Os equipamentos EMAT são difíceis de usar? Projetamos nossos sistemas para serem usados por operadores de linha sem nenhum treinamento ultrassônico específico.
• Existem normas para inspeção com EMAT? As mesmas normas que se aplicam ao UT convencional se aplicam ao EMAT em termos de propagação de ondas e resposta a defeitos. Além disso, existem normas ASTM reconhecidas especificamente para inspeção com EMAT, como as guias ASTM E1774-96, E1816-96 e E1962-98.

Conclusão

A tecnologia EMAT representa um avanço significativo no campo dos Ensaios Não Destrutivos. Sua capacidade de realizar inspeções sem contato, em ambientes desafiadores e com alta precisão, a torna uma ferramenta indispensável para empresas que buscam otimizar a segurança, a eficiência e a confiabilidade de suas operações.
