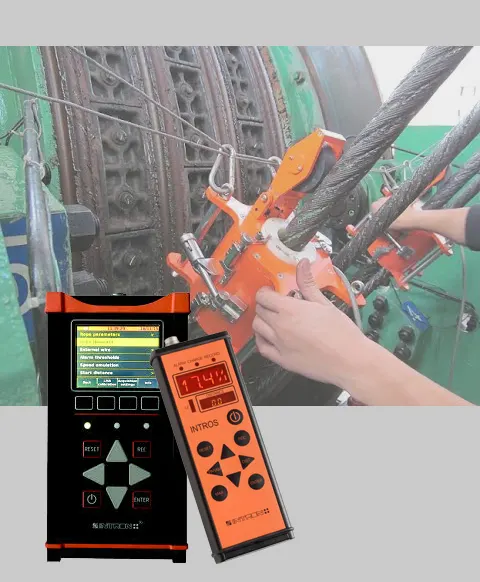

Inspeção eletromagnética de cabos de aço

Por que a inspeção magnética de cabos de aço é a melhor opção?

Os cabos de aço se deterioram por muitas razões e sua força diminui durante a vida útil. Para uma operação segura, os cabos de aço devem ser periodicamente inspecionados e trocados em tempo hábil. Os dados de inspeção permitem tomar uma decisão razoável sobre se o cabo deve ser descartado ou permanecer em serviço. INTROS® é um instrumento de dupla função, ou seja, mede de forma não destrutiva a perda de área metálica (LMA) e revela falhas locais (LF).

A LMA é uma medida relativa da quantidade de material ausente de um local ao longo do cabo de aço e é medida pela comparação de um ponto com um ponto de referência no cabo que representa a área máxima da seção transversal metálica, medida com um instrumento.
LF é uma descontinuidade em um cabo, como um arame quebrado ou uma área de corrosão que degrada a integridade da corda nessa posição.

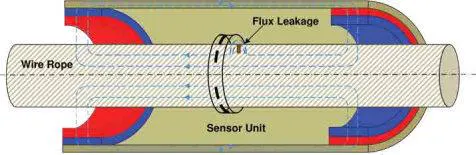

Bobinas e / ou sensores de efeito Hall cercam o cabo e captam o sinal que é de valor constante.
Quando ocorrem mudanças na seção transversal do cabo ou contém fios quebrados, o campo magnético é distorcido e o vazamento de fluxo aumenta localmente. Essas irregularidades se registram criando um sinal nos sensores. Os sinais dos sensores são transmitidos para uma unidade básica externa para armazenamento e processamento adicional.

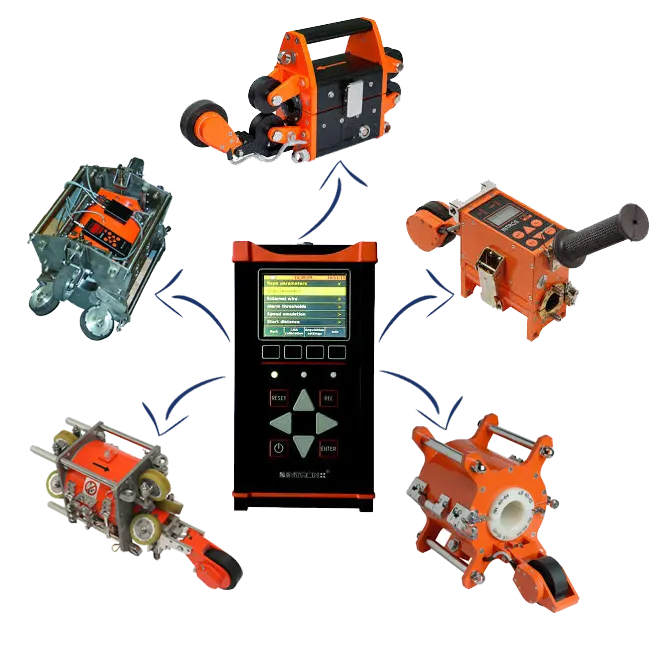

Unidade básica (Basic Unit – BU) INTROS®

A unidade básica (Basic Unit – BU) INTROS® é compatível com todos os cabeçotes magnéticos da INTROS. O registrador de dados embutido e intrinsecamente seguro é capaz de armazenar dados de inspeção de cabos de aço de até um de 30.000 metros de comprimento total.

Os dados LMA e LF são exibidos em dois monitores: LMA em% e LF em mV. Além do número de LF (fios rompidos) por comprimento, a distância atual e a velocidade de inspeção no cabo também são exibidas e armazenadas.

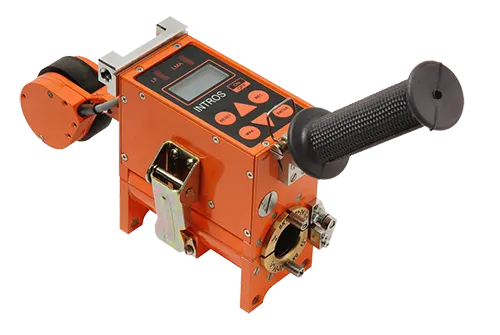

A unidade básica é alimentada por bateria AA e conta com um recurso de economia de energia. O teclado de membrana resistente e a bolsa de couro protegem com a unidade contra poeira e chuva. A unidade básica (BU) INTROS® é um dispositivo de mão com peso leve, e pode ser facilmente conectada à cabeça magnética para percorrer o cabo de aço durante a inspeção.

Neste caso, a unidade básica pode ser conectada ao cabeçote magnético com cabo curto. O sistema telemétrico fornece conexão sem fio da unidade básica com o computador.

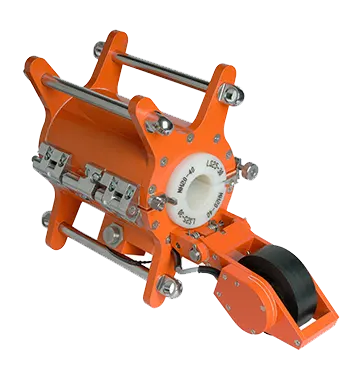

Cabeçote Magnético IntroS®

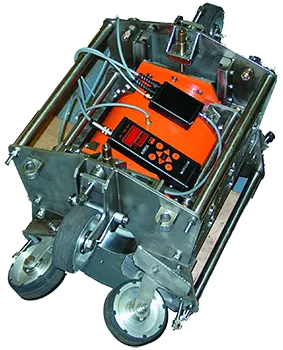

Os cabeçotes magnéticos consistem em duas partes conectadas pelas dobradiças. Antes da inspeção, o cabeçote magnético é instalado no cabo de aço e as duas partes são fechadas juntas. Os cabeçotes MH 60-85, MH 80-120, e MH 100-150 têm partes desmontáveis e são instaladas no cabo de aço de um modo diferente. A parte eletrônica dentro do cabeçote magnético contém sensores e / ou bobinas de efeito Hall. Acopladores de diferentes tamanhos são usados dentro do cabeçote magnético para alinhar o cabo e proteger a parte eletrônica. Cabo de aço que necessitam dos cabeçotes maiores, ou seja, MH 60-85, MH 80-120, MH 100-150 são alinhadas com roldanas especiais flexionadas por mola. Cada cabeçote magnético é equipado com um contador de distância para fornecer uma medição precisa da posição atual do cabeçote ao longo do cabo de aço.

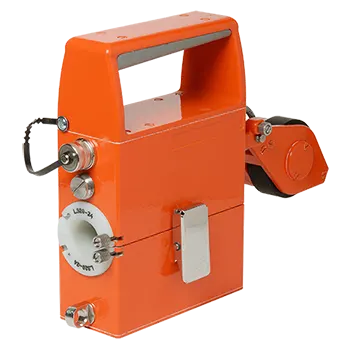

Cabeçote magnético MH 6-24F

É equipado com sensores que podem ser removidos e acopladores.

Diâmetro de inspeção: Cabo de 6 a 24 mm
Dimensões: 264 x 188 x 66 mm
Peso: 3.0 kg
Veloc. de Inspeção: De 0 a 2 metros por seg.
Sensores: 3 pares (6 sensores)
Acopladores: 6 pares

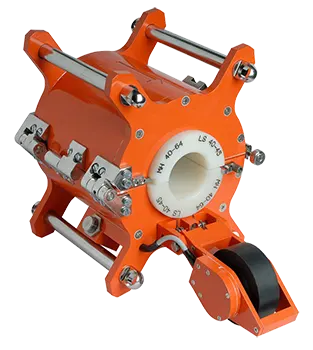

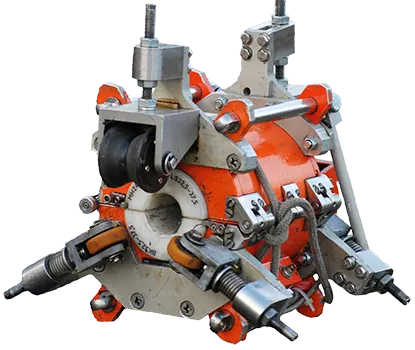

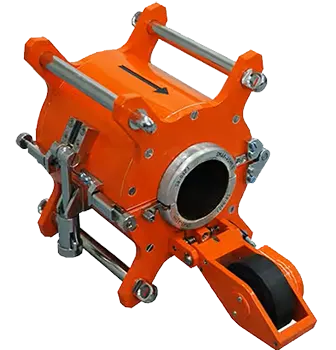

Cabeçotes magnéticos MH 24-64, MH 40-64

Têm o mesmo design, dimensões e peso. O MH 24-64 é equipado com sensores que podem ser removidos e o MH 40-64 é equipado com sensores selado que não podem ser removidos.

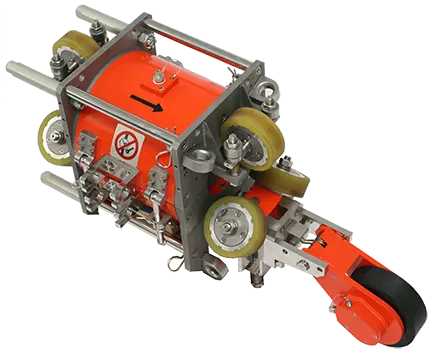

Cabeçote magnético MH 60-85

Consiste em dois módulos separados que são conectados no cabo de aço com ferramentas especiais, fornecidas no kit. O MH 60-85 é equipado com sensores de Hall Effect seladas e sensores de bobina removíveis. O cabeçote é alinhado no cabo de aço com roldanas ajustáveis.

Diâmetro de inspeção: Cabo de 60 a 85 mm
Dimensões: 690 x 526 x 288 mm
Peso: 60 kg
Veloc. de Inspeção: De 0.2 a 1.5 met. por seg.
Sensores de bobina: 5 pares (10 sensores)
