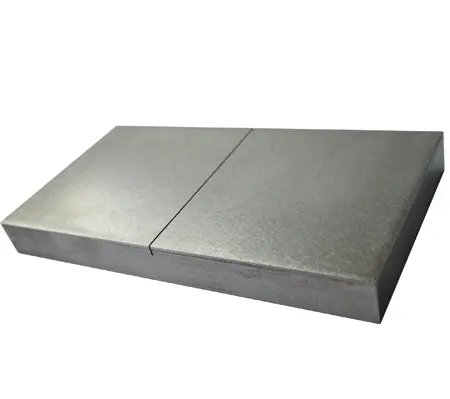

Bloco de teste de profundidade de trinca KM-345

Exploração

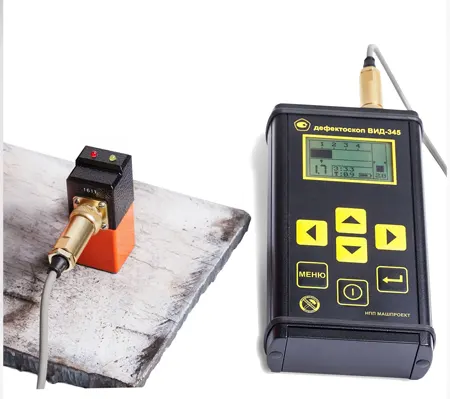

O procedimento para trabalhar com o Detector de falhas VID-345 no modo “Correção”

O modo “Correção” é utilizado em caso de substituição da sonda, deterioração da superfície de contato da sonda ou trabalho em condições climáticas atípicas. A correção é realizada separadamente para trincas e espessura.

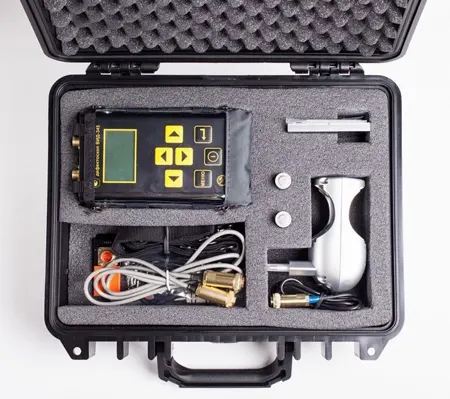

O usuário deve utilizar amostras de verificação (incluídas no conjunto básico de fornecimento).

Correção de espessura

1. No modo de correção de espessura, haverá uma inscrição piscando “SET ZERO POINT”.
2. Coloque a superfície de contato da sonda sobre a superfície sem defeitos da amostra de verificação. Pressione Enter.
3. Coloque a amostra de revestimento sobre a amostra com a trinca. Posicione a sonda sobre a amostra de revestimento na superfície sem defeitos da amostra com a trinca.
4. Pressione Enter. O visor piscará brevemente e, em seguida, a leitura da espessura aparecerá nele.
5. Por meio dos botões para cima e para baixo, insira o valor da espessura escrito na folha de verificação.
6. Pressione Enter. A correção de espessura foi concluída.

Correção de profundidade

1. No modo de correção de profundidade, haverá uma inscrição piscando “SET ZERO POINT”.
2. Coloque a superfície de contato da sonda sobre a superfície sem defeitos da amostra com trinca. Pressione Enter.
3. Movendo a sonda ao longo da amostra da trinca, posicione-a de forma a detectar a profundidade máxima da trinca. Pressione Enter. A profundidade será exibida na tela.
4. Por meio dos botões para cima e para baixo, insira o valor escrito na amostra da rachadura.
5. Pressione Enter. A correção foi concluída.

Caso necessário, as configurações de fábrica podem ser restauradas no Modo de Exclusão.

Especificações técnicas

Conjunto de entrega

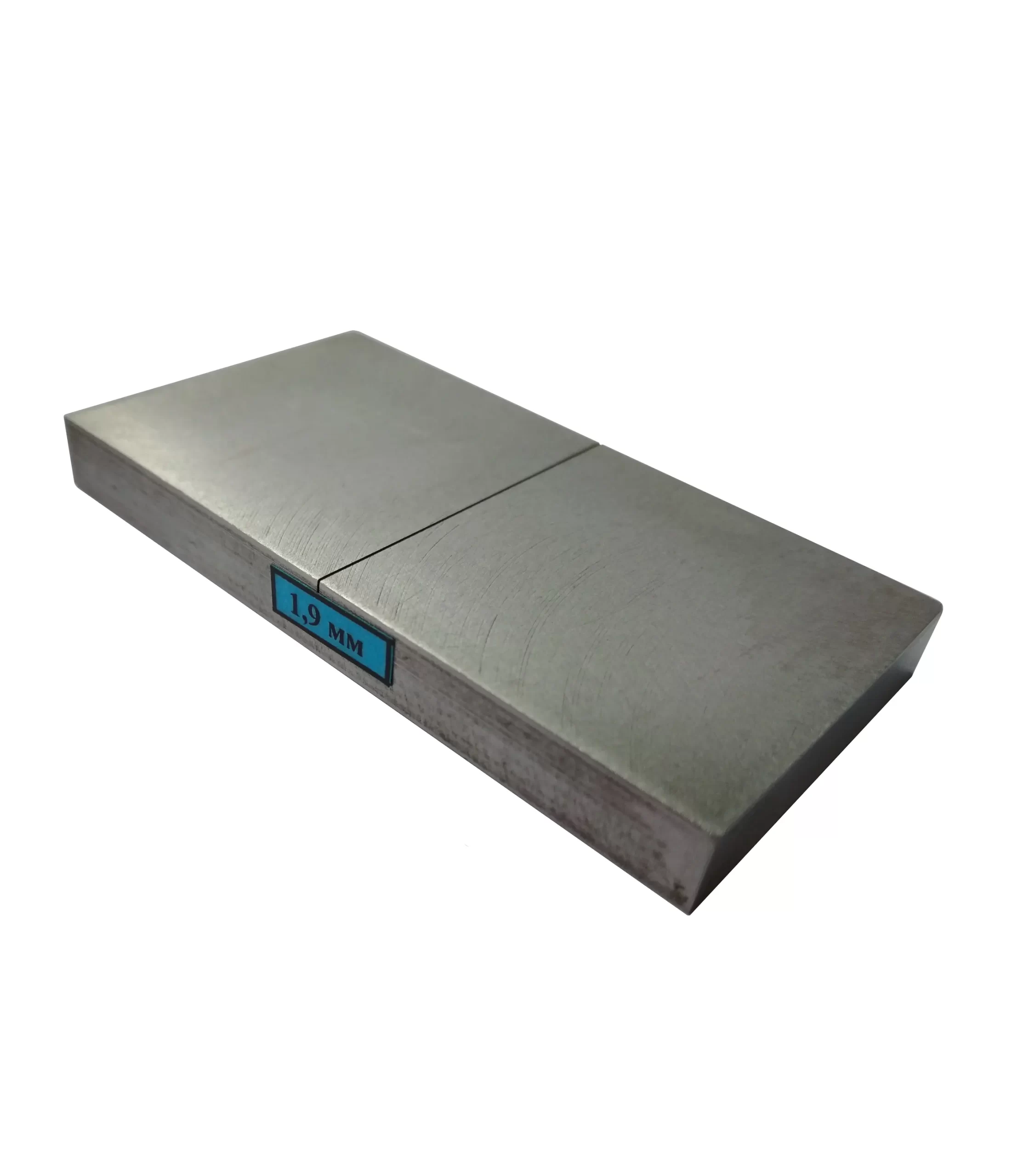

Bloco de teste de profundidade de trinca KM-345  — 1 peça

Documentos

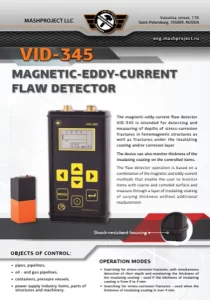

Descrição do detector de falhas por correntes parasitas magnéticas VID-345
