Cabeçote especial «U-459» para testador de dureza TKM-459CE

Cabeçote especial «U-459»  para posicionamento da sonda em superfícies planas, curvas e cilíndricas

Cabeçote especial «U-459»  para posicionamento da sonda em superfícies planas, curvas e cilíndricas.

O diâmetro mínimo do item controlado é de 4 mm.

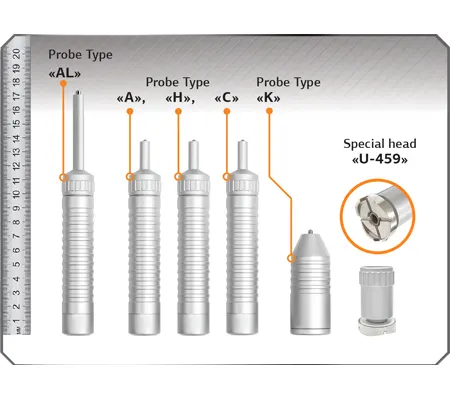

A cabeça especial «U-459» destina-se às seguintes sondas UCI:

  • Sonda padrão tipo «A»
  • Sonda especial tipo «H»
  • Sonda especial tipo «C»

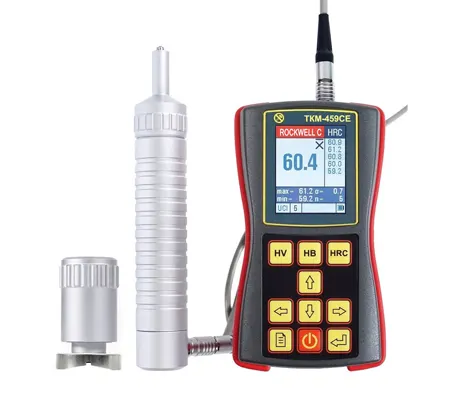

A cabeça especial «U-459» está incluída nos kits de fornecimento dos testadores de dureza ultrassônicos TKM-459C."Especial","Máximo",“Máximo+”e“Combi+.

Exploração

A cabeça especial «U-459» facilita a medição da dureza de objetos metálicos com superfície plana ou curva (cilíndrica) com diâmetro mínimo de 4 mm, utilizando um durômetro UCI.

Preparação para o trabalho:

  1. Desaperte a ponta protetora da sonda ultrassónica (sondas dos tipos A / H / C);
  2. Na rosca da sonda, aparafuse a cabeça «U-459» com um lado plano para trabalhar em superfícies planas ou um lado especial com ranhuras para trabalhar em superfícies curvas;

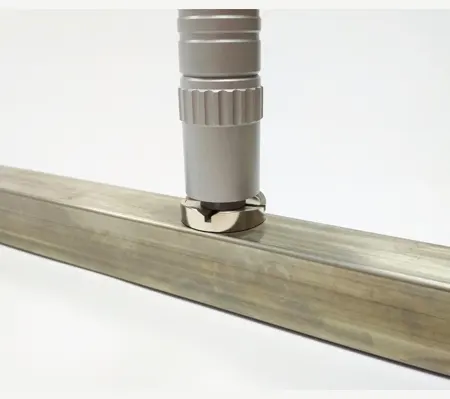

  3. Instale a sonda com a cabeça especial «U-459» na superfície controlada;
  4. Realize a medição como de costume.

Especificações técnicas

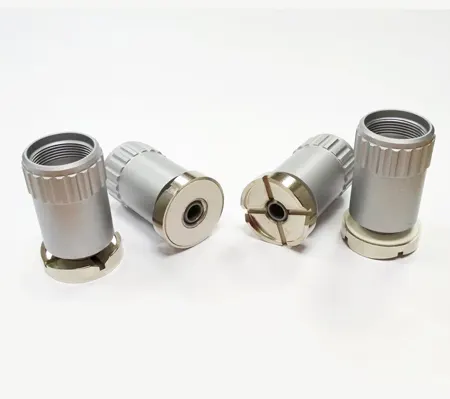

A cabeça especial «U-459» consiste em um corpo com mecanismo de mola e uma arruela de apoio com 2 lados de trabalho:

Lado planoLado especializado

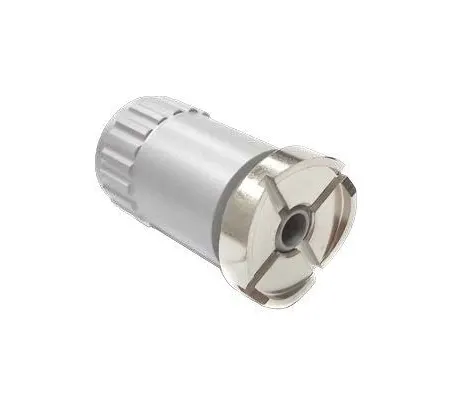

Um dos lados possui uma superfície plana para posicionamento estável da sonda UCI, permitindo o controle de uma superfície uniforme.O outro lado é uma superfície especializada para controlar objetos curvos com diâmetro a partir de 4 mm.
Cabeçote especial «U-459» para testador de dureza TKM-459CECabeçote especial «U-459» para testador de dureza TKM-459CE

O principal material da cabeça especial «U-459» é uma liga de alumínio leve, porém dura e resistente ao desgaste.

Conjunto de entrega

Cabeça especial «U-459»  — 1 peça

Documentos

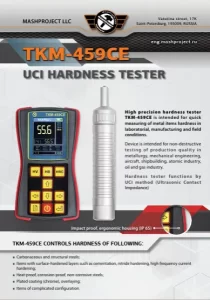

Descrição do testador de dureza UCI TKM‑459CE
