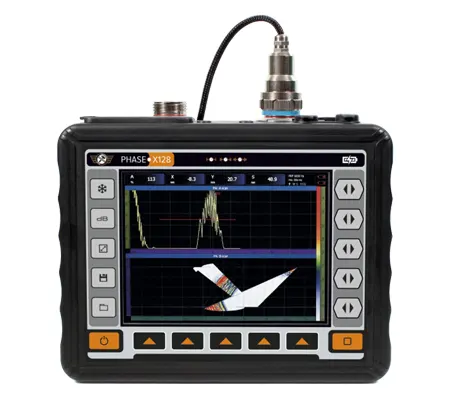

DETECTOR AVANÇADO DE FALHAS POR ULTRASSOM PHASED ARRAY PHASE X128

Outras características

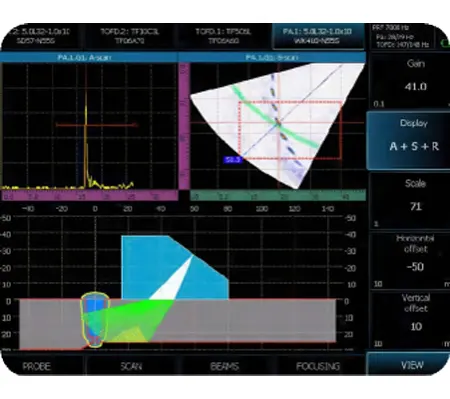

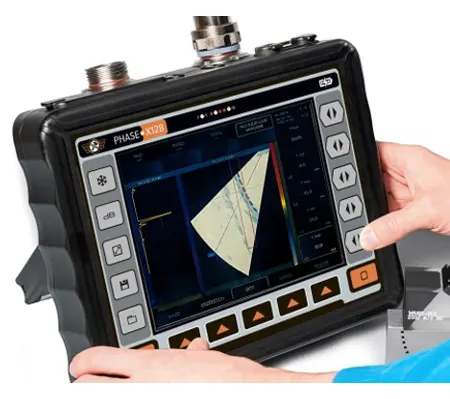

Inspeção de Soldas nos modos S-Scan e B-Scan

A visualização da solda nos modos S-Scan e B-Scan, baseada no percurso real do feixe ultrassônico, fornece uma representação precisa da localização e da geometria das descontinuidades presentes na junta soldada.

Essa abordagem facilita a interpretação dos resultados e aumenta a confiabilidade da inspeção.

Alternância rápida entre modos de operação

O PHASE-X128 permite alternar rapidamente entre diferentes configurações de inspeção, tornando o equipamento extremamente versátil para diversas aplicações.

Entre os modos disponíveis estão:

• Detector de Falhas Phased Array (PA)
• Inspeção com 2 PAs
• PA + TOFD
• Ultrassom Convencional (UT)
• I-Scan

Essa flexibilidade reduz o tempo de configuração e aumenta a produtividade em campo.

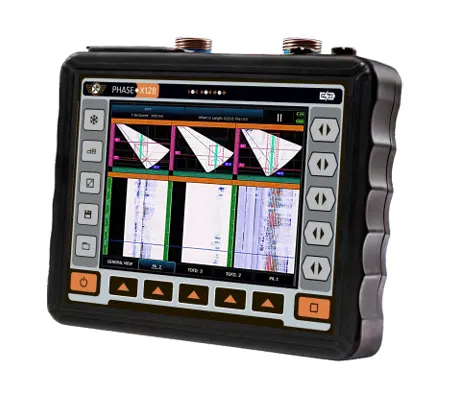

Funcionalidades Avançadas para Inspeção de Soldas

O detector de falhas permite a operação simultânea com duas sondas Phased Array de 64 elementos, possibilitando a inspeção da solda pelos dois lados da junta e aumentando significativamente a probabilidade de detecção de descontinuidades.

Essa configuração melhora a cobertura da inspeção e proporciona maior confiabilidade na avaliação da integridade da solda.

Função Multigrupo para Phased Array

Cada canal Phased Array pode ser dividido em até quatro grupos independentes, cada um configurado com parâmetros específicos, incluindo:

• Área de focalização;
• Tipo de sinal;
• Tipo de varredura;
• Parâmetros do gerador;
• Configuração da cobertura da solda;
• Direção de varredura;
• Zona de focalização.

Essa arquitetura permite visualizar simultaneamente até quatro varreduras em tempo real na tela do equipamento, oferecendo maior flexibilidade para inspeções complexas.

Weld Wizard — Assistente Inteligente para Inspeção de Soldas

O Weld Wizard é um recurso desenvolvido para simplificar a análise dos resultados da inspeção de soldas.

A ferramenta gera automaticamente o perfil real da junta soldada durante a configuração, levando em consideração parâmetros como:

• Perfil da solda;
• Espessura do material;
• Variações de espessura;
• Zona Termicamente Afetada (ZTA);
• Altura do reforço da solda;
• Posição da sonda durante a inspeção.

Com essas informações, o sistema facilita a definição dos parâmetros de inspeção, melhora a interpretação dos resultados e reduz significativamente o tempo de configuração do ensaio.

Scan Plan Wizard

Assistente de Plano de Varredura

O Scan Plan Wizard fornece uma representação gráfica completa dos trajetos dos feixes ultrassônicos dentro da peça inspecionada.

A ferramenta permite configurar diversos parâmetros da inspeção, incluindo:

• Seleção dos grupos de inspeção;
• Tipo de varredura (Scan Type);
• Passo da varredura (Scan Step);
• Área de focalização (Focusing Area);
• Profundidade de penetração dos feixes.

Esses recursos garantem uma cobertura otimizada da inspeção e uma visualização clara da região inspecionada, facilitando a configuração do ensaio e aumentando sua confiabilidade.

Configurador Inteligente de Scanner

O configurador de scanner possui uma interface intuitiva que permite montar rapidamente diferentes configurações de inspeção.

O operador pode configurar simultaneamente:

• até 2 sondas Phased Array (PA);
• até 2 pares de sondas TOFD.

Cada sonda Phased Array pode ser dividida em até quatro grupos independentes, permitindo que cada grupo possua parâmetros específicos de inspeção.

Com isso, é possível trabalhar com:

• até 8 grupos independentes utilizando sondas PA de 64 elementos;
• configuração individual para cada grupo;
• maior flexibilidade para inspeções complexas e automatizadas.

Essa arquitetura reduz significativamente o tempo de configuração e aumenta a produtividade durante as inspeções.

Recursos de Gravação e Análise

O PHASE-X128 oferece recursos avançados para aquisição, armazenamento e análise dos dados de inspeção.

Aquisição de dados

O detector de falhas realiza a aquisição dos sinais por meio de:

• encoder;
• velocidade de deslocamento do scanner.

Esses recursos permitem gerar um registro completo e detalhado de toda a inspeção executada.

Sistemas especiais

Armazenamento dos resultados

Os resultados da inspeção são armazenados individualmente para cada canal utilizado durante o ensaio, permitindo posterior rastreabilidade e reavaliação dos dados.

Análise durante a inspeção

Os dados podem ser analisados imediatamente durante a execução da inspeção, antes mesmo do salvamento definitivo do arquivo, agilizando a tomada de decisão em campo.

Revisão completa dos dados

Os arquivos armazenados podem ser analisados detalhadamente diretamente no equipamento, sem necessidade de processamento adicional.

Recursos Adicionais

O PHASE-X128 incorpora diversas funções avançadas para ampliar a eficiência das inspeções por ultrassom.

ACG e TCG

As funções de:

• ACG (Angle Corrected Gain);
• TCG (Time Corrected Gain);

permitem avaliar de forma rápida e precisa o tamanho equivalente das descontinuidades detectadas, melhorando a confiabilidade dos resultados da inspeção.

Visualização TOFD

Os dados obtidos pela técnica TOFD (Time of Flight Diffraction) podem ser analisados detalhadamente diretamente na tela do equipamento, proporcionando uma interpretação rápida e precisa dos resultados.

Modo I-Scan

O modo I-Scan foi desenvolvido para:

• inspeção de materiais compósitos;
• mapeamento de corrosão;
• avaliação da integridade estrutural.

Esse modo oferece recursos específicos para inspeções de alta produtividade em grandes superfícies.

Registro em C-Scan

O equipamento realiza aquisição em C-Scan utilizando sondas lineares Phased Array, podendo operar com diferentes tipos de cunhas, incluindo:

• cunhas de contato direto;
• cunhas macias (Soft Wedges);
• cunhas para imersão;
• sondas do tipo Roller Probe.

Essa funcionalidade permite:

• mapeamento da espessura remanescente da parede (Wall Thickness Mapping);
• inspeção de materiais compósitos;
• geração de mapas de corrosão com elevada resolução.

Destaques Técnicos

O PHASE-X128 reúne um conjunto de recursos que o tornam uma solução completa para inspeções manuais, mecanizadas e automatizadas:

• Assistente inteligente para planejamento da varredura (Scan Plan Wizard);
• Configuração simultânea de sondas PA e TOFD;
• Divisão de canais em múltiplos grupos independentes;
• Aquisição de dados sincronizada por encoder;
• Análise em tempo real e pós-inspeção;
• Recursos avançados de ACG e TCG;
• Visualização detalhada de dados TOFD;
• Modo I-Scan para compósitos e corrosão;
• Aquisição em C-Scan para mapeamento de espessura e inspeção de materiais compósitos.

Conectividade com Scanners Automatizados e Mecanizados*

O PHASE-X128 foi desenvolvido para integração com diferentes sistemas de varredura automatizada, ampliando sua versatilidade em aplicações industriais de inspeção por ultrassom.

AutoWeldScan

Scanner totalmente automatizado para inspeção de soldas circunferenciais

O AutoWeldScan é um scanner automatizado de dois motores, desenvolvido especialmente para inspeções de soldas circunferenciais (Girth Welds).

Pesando apenas 3,5 kg, o equipamento utiliza um sistema de suspensão flutuante e semi-independente, garantindo aquisição de dados confiável mesmo nas condições mais severas de inspeção.

Esse sistema compensa automaticamente:

• Irregularidades da superfície da solda;
• Variações na espessura da junta soldada;
• Desalinhamentos durante o deslocamento.

Recursos

• Configuração para até 2 sondas Phased Array (PA);
• Configuração para até 2 pares de sondas TOFD;
• Controle remoto com movimentação em quatro direções;
• Sistema inteligente de posicionamento automático sobre o centro da solda;
• Controle automatizado da movimentação durante toda a inspeção.

AutoPAScan

Scanner motorizado para AUT (Automated Ultrasonic Testing)

O AutoPAScan foi desenvolvido para inspeções automatizadas por ultrassom (AUT), oferecendo elevada flexibilidade de configuração.

Seu projeto exclusivo permite:

• Inspeção por apenas um lado da junta;
• Posicionamento simultâneo de sondas em ambos os lados da solda;
• Estabilidade durante o deslocamento, independentemente do perfil da junta soldada.

O sistema foi projetado para operar suavemente em diferentes superfícies industriais, garantindo:

• Travessia uniforme de soldas longitudinais;
• Ajuste manual rápido durante a movimentação;
• Elevada precisão de posicionamento das sondas.

Todas as funções de movimentação podem ser controladas diretamente pelos botões instalados no próprio scanner.

RollScan

Scanner para inspeção de materiais compósitos

O RollScan é uma sonda de varredura por rolete (Roller Probe) baseada na tecnologia Phased Array, desenvolvida para inspeção de materiais compósitos e outros componentes com superfícies planas.

É especialmente indicada para a detecção de:

• Delaminações;
• Porosidades;
• Medição de espessura;
• Avaliação estrutural de painéis compósitos.

Principais características

• O apontador a laser auxilia no deslocamento em linha reta durante a inspeção;
• O revestimento elástico da roda, fabricado em Aqualene, proporciona excelente acoplamento ultrassônico;
• Inspeções com alta resolução;
• Excelente relação sinal-ruído (SNR), permitindo maior sensibilidade na detecção de descontinuidades.

PHASE-X128

Uma solução completa para inspeções avançadas por ultrassom

O PHASE-X128 reúne alto desempenho, flexibilidade e recursos avançados para atender às mais exigentes aplicações de Ensaios Não Destrutivos (END).

O sistema oferece:

• Detecção precisa de descontinuidades;
• Ferramentas avançadas para análise e interpretação dos resultados;
• Compatibilidade com inspeções manuais, mecanizadas e totalmente automatizadas;
• Interface intuitiva e de fácil operação;
• Elevada produtividade em campo;
• Arquitetura preparada para aplicações industriais de alta complexidade.

Sua combinação de desempenho, portabilidade e versatilidade faz do PHASE-X128 uma solução completa para inspeções ultrassônicas avançadas.

Nota

* O PHASE-X128 também pode ser utilizado como unidade de aquisição com scanners de outros fabricantes, desde que sejam compatíveis com a interface de comunicação e utilizem encoders suportados pelo equipamento.
