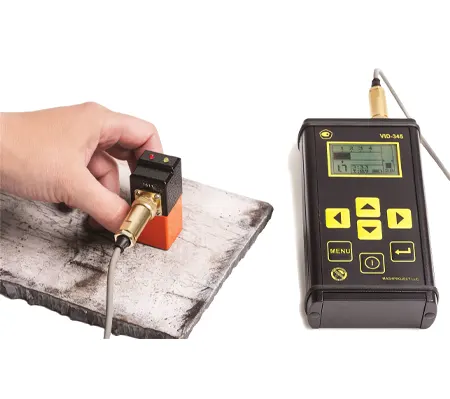

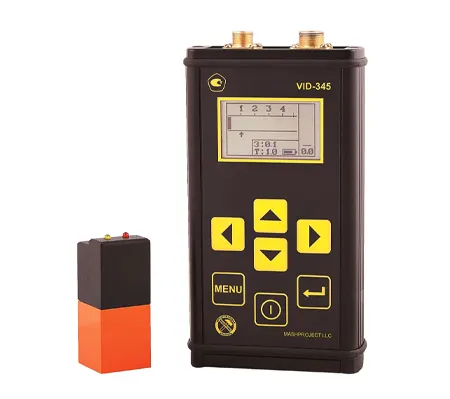

Detector de falhas por correntes parasitas magnéticas VID-345
O detector de falhas por correntes parasitas magnéticas VID-345 destina-se à detecção de fissuras e à medição da sua profundidade (detecção de fissuras por corrosão sob tensão em estruturas metálicas ferromagnéticas), mesmo sob camadas de corrosão e/ou revestimento protetor.
O detector de falhas por correntes parasitas magnéticas VID-345 destina-se à detecção de fissuras e à medição da sua profundidade (detecção de fissuras por corrosão sob tensão em estruturas metálicas ferromagnéticas), mesmo sob camadas de corrosão e/ou revestimento protetor.
O detector de falhas permite medir a profundidade dos danos corrosivos, bem como a espessura do revestimento protetor.
O dispositivo combina métodos magnéticos e de correntes parasitas para detecção de falhas , o que permite ao usuário controlar produtos com superfície corroída e rugosa e realizar medições através da camada de revestimento isolante de espessura variável sem qualquer reajuste adicional.
Objetos de controle:
Vantagens do detector de falhas VID-345
- Identificação simultânea e medição da profundidade de fissuras por corrosão sob tensão, espessura do revestimento isolante e/ou corrosão.
- O monitoramento contínuo da espessura do revestimento isolante permite ao usuário detectar fissuras de corrosão .
- Ajuste de leituras em tempo real.
- Unidades de limiar ajustáveis para profundidade de fratura minimamente detectável e espessura do revestimento isolante.
- Interface intuitiva.
Vantagens de construção
- Capacidade de utilizar sensores adicionais intercambiáveis.
- Invólucro metálico da unidade eletrônica para uso em condições severas de campo.

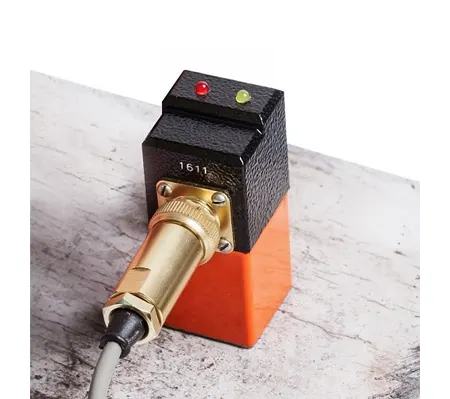

- A superfície de contato dos sensores é feita de cerâmica de zircônio resistente à abrasão.
- Sinalização da detecção de defeitos: iluminação, sinalização sonora por meio de alto-falantes ou fones de ouvido.
Exploração

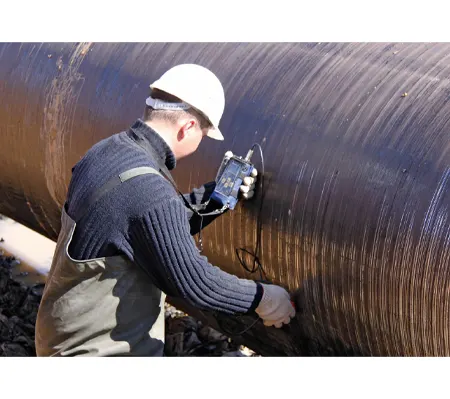

O detector de falhas por correntes parasitas magnéticas VID-345 foi projetado para condições industriais e de campo.
O dispositivo não precisa de nenhum ajuste adicional durante o funcionamento:
- em superfícies ásperas e corroídas (tubulações usadas, partes de estruturas, mecanismos),
- em uma superfície úmida e suja,
- em superfícies com espessura variável de revestimento isolante.
Modos de operação do VID-345
| Modo de medição | Parâmetros |
| Busca por fraturas por corrosão sob tensão, com detecção simultânea de sua profundidade e monitoramento da espessura do revestimento isolante. | Se a espessura do revestimento isolante for de 0 a 4 mm |
| Busca por fraturas por corrosão sob tensão | Se a espessura do revestimento isolante for de até 10 mm |
Especificações técnicas
| Característica | Valores |
| Profundidade mínima da fissura detectada | 0,2 mm |
| abertura mínima da fratura | 0,05 mm |
| Comprimento mínimo da fissura detectada | 5 mm |
| Diâmetro mínimo do objeto de controle | 100 mm |
| Faixa de profundidade de fratura detectável | 0,2 – 2 mm |
| Faixa de estimativa da profundidade do defeito | 0,2 – 5 mm |
| Imprecisão na medição da profundidade da fratura | ±(0,2 h + 0,15), onde “h” é a profundidade da trinca. |
| Faixa de medição da espessura do revestimento isolante | 0 – 10 mm |
| Imprecisão na medição da espessura do revestimento isolante | 10% |
| Espessura máxima do revestimento isolante que permite a detecção de fraturas | até 10 mm |
| Espessura máxima do revestimento isolante que permite medir fissuras. | até 4 mm |
| Condições de exploração do detector de falhas | -15 … +35 °C |
| LBH do módulo eletrônico é | 160 x 85 x 35 mm |
| LBH do sensor é | 25 x 25 x 60 mm |
| Peso do módulo eletrônico e do sensor | 0,5 kg |
| Fonte de energia | É autossuficiente, alimentada por 2 pilhas Ni-MH (1,2 V) ou similares, ou por pilhas AA de 1,5 V. |
| O tempo de funcionamento contínuo da bateria é | 10 horas |
| Controle da descarga da bateria | oferecido |
| Garantia | 1 ano a partir da data de entrega. |

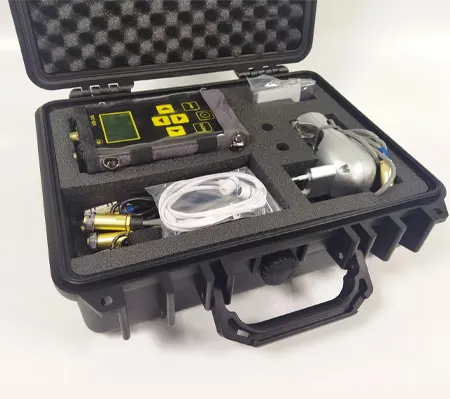

Conjunto de entrega
| Elementos | (Kit básico) | (Kit GTU) |
| Unidade eletrônica | 1 | 1 |
| Sensor «N-345» | 1 | 2 |
| Cabo para conectar o sensor “N-345” à unidade eletrônica. | 1 | 2 |
| Amostra de fissura de 2 mm | 1 | 1 |
| Amostra de espessura isolante | 1 | 1 |
| Acumulador (conjunto de 2 unidades instaladas no dispositivo) | – | 1 conjunto |
| Carregador | 1 | 1 |
| Fones de ouvido com adaptador | 1 | 1 |
| Capa protetora | 1 | 1 |
| Estojo para transporte e armazenamento | 1 | 1 |
Acessórios
- Sensores intercambiáveis adicionais
- Cabos adicionais
- Acumuladores
- Amostras de referência
Documentos
Manual de operação do detector de falhas por correntes parasitas magnéticas VID-345
Descrição do detector de falhas por correntes parasitas magnéticas VID-345
