Detector de falhas termoelétrico e medidor de espessura TES-364M

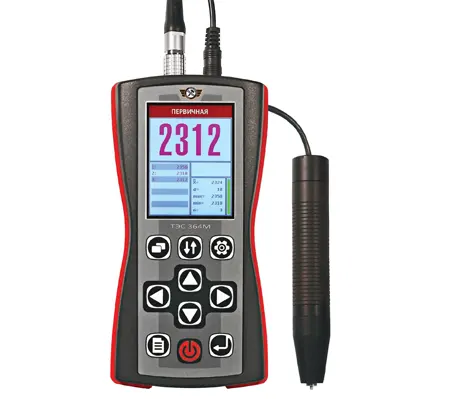

O detector de falhas termoelétrico e medidor de espessura TES-364M, fabricado pela NPP Mashproject LLC, é utilizado para testes não destrutivos da estrutura da camada superficial de produtos feitos de materiais ferromagnéticos e não magnéticos condutores de corrente elétrica.

O detector de falhas termoelétrico e medidor de espessura TES-364M, fabricado pela NPP Mashproject LLC, é utilizado para testes não destrutivos da estrutura da camada superficial de produtos feitos de materiais ferromagnéticos e não magnéticos condutores de corrente elétrica.

A dimensão mínima da área controlada começa em 0,5 mm ! Os resultados da medição não dependem da geometria do produto. Os resultados dos testes são garantidos metrologicamente, ao contrário de outros dispositivos termoelétricos.

Aplicativo:

– controle da espessura de revestimentos galvânicos e quimicamente condutores,

– controle da espessura das camadas endurecidas (aluminização, etc.) das pás da turbina,

– Classificar e determinar a qualidade do material,

– Determinação do grau de desoxidação dos banhos de têmpera.

Princípio de funcionamento:

O princípio de funcionamento do dispositivo baseia-se na medição da força termoeletromotriz (TEMF), que ocorre quando a ponta "quente" da sonda entra em contato com a superfície do produto.

A TEMF depende do estado metalofísico da área controlada:

  • composição química (grau do material),
  • estrutura (tratamento térmico),
  • espessura das camadas endurecidas,
  • espessura das camadas galvânicas e químicas quando há diferença nas propriedades termoelétricas do revestimento e do material base.

A relação funcional entre o TEMF (campo eletromagnético termoelétrico) e o parâmetro tecnológico controlado (TP) é determinada pelo operador com o uso de blocos de referência. Os parâmetros especificados e as configurações correspondentes são registrados na memória do dispositivo e utilizados durante as medições.

Estrutura TES-364M:

O dispositivo consiste em um bloco eletrônico e uma sonda. Uma interface de usuário interativa atende aos padrões geralmente aceitos e utilizados na engenharia computacional moderna.

O bloco eletrônico aquece a ponta "quente" da sonda, estabiliza a temperatura da ponta da sonda, recebe o sinal TEMF, converte o sinal TEMF em unidades TP de acordo com características previamente determinadas, exibe os resultados, etc.

estrutura da sonda :

  1. habitação,
  2. ponta “quente” (um inserto feito de material duro e resistente ao desgaste com valor TEMF próximo ao do cobre),
  3. contato “frio” (fixado no produto controlado fora da zona de aquecimento e que serve para fechar o circuito elétrico de medição),
  4. cabo de conexão.

A pedido do cliente, o pacote de entrega pode incluir sondas adicionais.

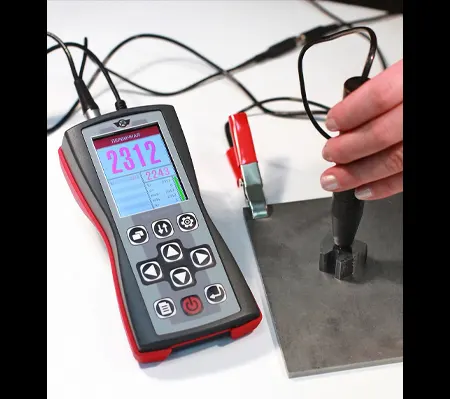

Exploração

Métodos de medição:

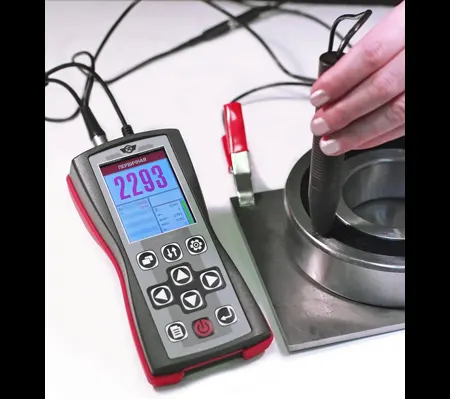

  • Medição única em um determinado ponto do objeto de teste,
  • Medições contínuas durante a digitalização da superfície do produto.

Com uma única medição, garante-se uma força de pressão constante na superfície do produto, o que proporciona maior estabilidade das leituras em comparação com medições contínuas.

Com medições contínuas, o TEMF é medido permanentemente (na presença de contato), o que possibilita a varredura da superfície do produto controlado. É necessário manter a mesma força de pressão da sonda para obter resultados mais estáveis.

Modos de operação:

 ModoAplicativoTipo de medição
“Medindo”Os resultados das medições são apresentados em unidades TP (parâmetro tecnológico).Solteiro
“Diagrama”Os resultados das medições são apresentados em um gráfico de barras com o valor correspondente ao valor TP.Contínuo
“Escanear”Os resultados das medições são apresentados como valores TP distribuídos pela superfície do produto.Contínuo
“Determinação da qualidade do material”Realizada através da comparação do valor TEMF do material investigado com os valores TEMF de classes de materiais previamente definidos e registrados na memória do dispositivo.Simples/Contínuo
“Teste de funcionamento”Realizado antes de efetuar mediçõesSolteiro

Especificações técnicas

ParâmetroValor
Faixa de medição da espessura dos revestimentos e camadas de reforço
Parâmetro limite. Depende do material do objeto de teste e é determinado durante a configuração para uma tarefa específica.0 – 50 mícrons
Limite de erro absoluto de medição da espessura dos revestimentos e camadas de reforço
Parâmetro aproximado. É determinado após calibração usando blocos de referência feitos do material do objeto de teste.± (1 μm + 0,1 H), onde H é a espessura do revestimento.
Temperatura nominal da ponta100°C (estabilizado em relação à temperatura ambiente)
Tamanho mínimo da área controlada0,5 x 0,5 mm
Hora de se preparar para o trabalho.não mais que 3 minutos
luz de fundo do visorajustável
Número de características registradas100
Número de correspondências armazenadas entre “valor TEMF – grau do material”100
Fonte de energia
CA 220 V, 50 Hzvia fonte de alimentação CA tipo AC-220-N-13.5-1600 (13,5 V, 1,6 A)
Bateria externaopcional
Condições de funcionamento
Temperatura ambientede -15 a +35°C
Umidade relativa30 – 80 %
Pressão atmosférica84 – 106,7 kPa
Garantia12 meses a partir da data da venda, mas não mais do que 15 meses a partir da data de fabricação.

Conjunto de entrega

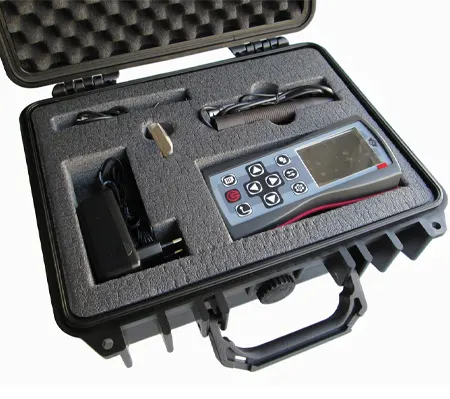

Conjunto básico de entrega:

  1. Unidade eletrônica,
  2. A sonda,
  3. Adaptador CA,
  4. Cabo de computador,
  5. Amostras para teste de função (2 unidades),
  6. Manual de operação,

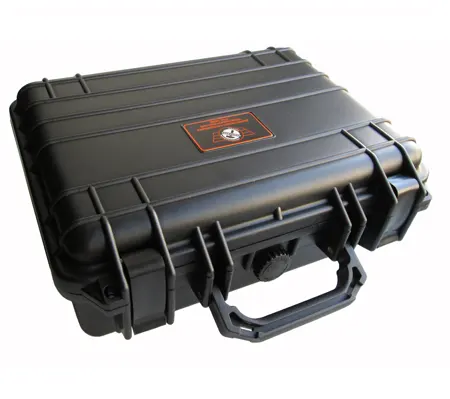

  7. Estojo para transporte e armazenamento

Acessórios:

  • Bateria externa
  • Sondas adicionais com características diferentes
