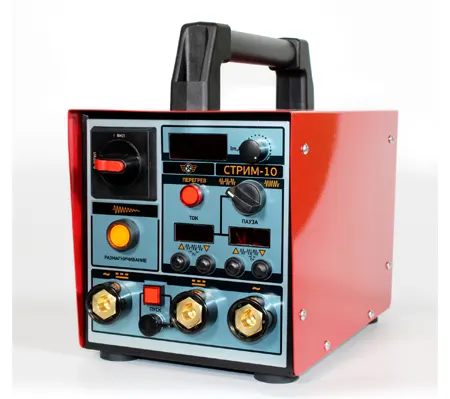

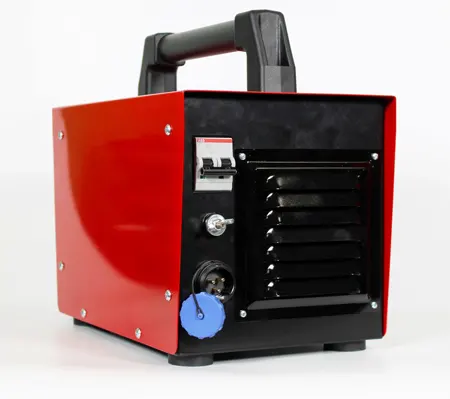

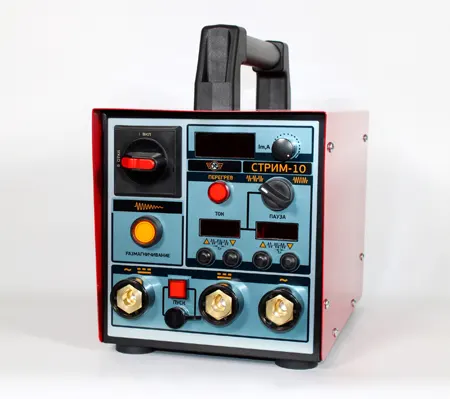

Detector portátil de falhas por partículas magnéticas STREAM-10
O detector portátil de falhas por partículas magnéticas STREAM-10 foi projetado para detectar defeitos superficiais e subsuperficiais em testes de produtos fabricados com materiais ferromagnéticos. Fusão incompleta, trincas e inclusões podem ser identificadas.
O detector portátil de falhas por partículas magnéticas STREAM-10 foi projetado para detectar defeitos superficiais e subsuperficiais em testes de produtos fabricados com materiais ferromagnéticos. Fusão incompleta, trincas e inclusões podem ser identificadas.
O detector de falhas é utilizado para verificar o estado da estrutura, a resistência e outras propriedades mecânicas de diversas peças, estruturas metálicas e componentes de transporte ferroviário, tanto durante a fabricação quanto em operação.
Princípio de funcionamento: magnetização do objeto de teste para procurar várias descontinuidades com posterior desmagnetização.
Vantagens do detector de falhas STREAM-10
- O baixo peso do dispositivo (16 kg) é combinado com sucesso a um alto valor de corrente de saída.
- O modo de operação AC/DC (meia onda retificada) permite a magnetização tanto circular quanto longitudinal dos objetos de teste.
- Ajuste suave da amplitude da corrente
- Magnetização por corrente constante, magnetização por corrente de impulso
- Indicação direta do valor da amplitude da corrente de magnetização
- Ajuste flexível da corrente de impulso, até o modo de operação de pulso único.
- Desmagnetização automática de objetos de teste
- Salvando configurações
- Proteção automática contra sobreaquecimento
- Conectando diferentes dispositivos de magnetização
Objetos de controle:
- Construção de estruturas metálicas
- Engrenagens
- Peças fundidas
- Elencos
- Forjados
Exploração

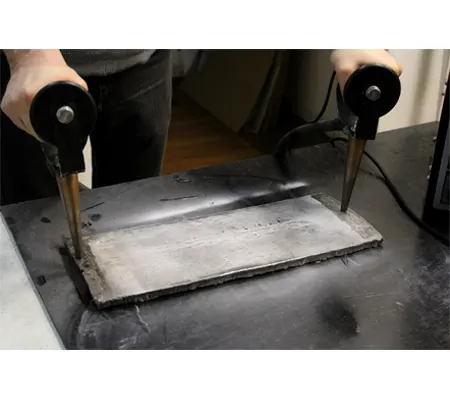

A inspeção por partículas magnéticas é um método de ensaio não destrutivo muito comum. É necessário aplicar um pó magnético especial na superfície em estudo.
Quando a zona de controle é magnetizada, a maior concentração de linhas de campo magnético é observada diretamente acima do defeito. Partículas de pó magnetizadas se acumulam nesse local e adquirem uma determinada estrutura. A densidade de partículas de pó diminui à medida que se afastam do defeito (trincas, descontinuidades etc.).

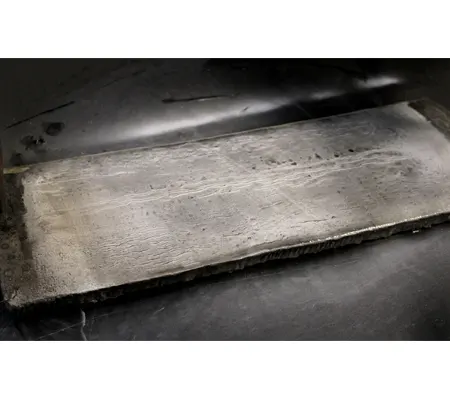

Em seguida, realiza-se uma interpretação visual das linhas indicadoras: a localização, a orientação e a extensão dos defeitos superficiais e subsuperficiais. O padrão resultante também pode ser comparado com amostras de referência para inspeção por partículas magnéticas.
Vantagens de operação do detector de falhas STREAM-10
- O detector de falhas foi projetado de acordo com as normas internacionais.
- Adequado para testes não destrutivos de objetos de teste feitos de materiais ferromagnéticos, tanto em condições de campo quanto em oficinas e laboratórios.
- Adequado para operação em bancadas de teste de partículas magnéticas estacionárias.
- Ajuste suave da amplitude da corrente, magnetização por corrente constante, magnetização por corrente de impulso, desmagnetização automática de objetos de teste.
Especificações técnicas
| Característica | Valores |
| Corrente alternativa | |
| Pico de ar condicionado, não menos | > 1000 A |
| Ar condicionado eficiente, não menos | 780 A |
| Corrente de meia onda retificada | |
| Valor máximo, não menos | > 1000 A |
| Valor efetivo, não menos | 550 A |
| Características | |
| Ajuste atual | Suave |
| Indicação atual | Valor de pico, resolução de 1 A |
| Erro de medição atual, nada mais | 10% |
| Corrente de magnetização | Contínuo / intermitente (pausa de corrente) |
| Configuração de parâmetros de corrente intermitente | |
| duração do impulso de corrente | 0,02 – 9,98 s, com incrementos de 0,02 s |
| Duração da pausa | 0,02 – 9,98 s, com incrementos de 0,02 s |
| Controle do tempo de magnetização | Manualmente (botão na alça, interruptor de pé, botão no dispositivo principal) |
| Desmagnetização | Corrente de amplitude decrescente |
| Configuração do tempo de desmagnetização | 4 – 999 períodos (0,08 – 19,98 s) |
| Características de funcionamento | |
| Ciclo de trabalho na potência máxima | 50% |
| Duração máxima do fornecimento de corrente | 10 segundos |
| Tensão de circuito aberto | 3 V |
| Comprimento do cabo de alta corrente | 3 m |
| seção transversal do cabo de alta corrente | 70 mm² |
| Consumo de energia | 2,5 kVA |
| Parâmetros de potência | 230 V, 50 Hz, 16 A |
| Cabo de alimentação (3 m de comprimento) | Conector removível e à prova d’água |
| Dimensões (largura x altura x profundidade) | 214 x 311 x 340 mm |
| Peso sem cabos de corrente | 16 kg |
Conjunto de entrega
Conjunto básico de entrega:
- Unidade principal

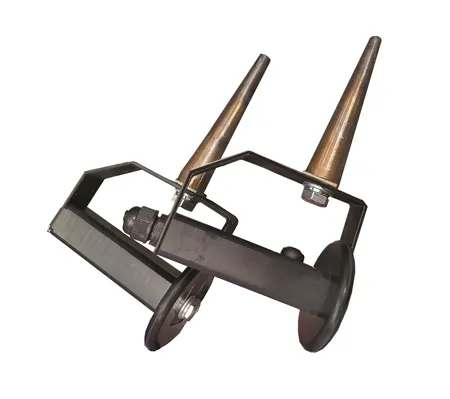

- Cabo de corrente com 3 m de comprimento e 70 mm de seção transversal, com empunhadura tipo pistola e eletrodo de fusão.
- Cabo de corrente com 2,5 m de comprimento e 70 mm de seção transversal, com empunhadura tipo pistola, eletrodo de fusão e botão liga/desliga.
- Cabo de alimentação
- Manual de operação
Acessórios adicionais:
- Bobina magnética
- Cabos e alças atuais
- Eletrodos de fusão feitos de metais diferentes
- Cabo de alimentação com comprimento não padrão
- Interruptor de pedal liga/desliga atual
- Dispositivos de magnetização personalizados
- Carrinho
