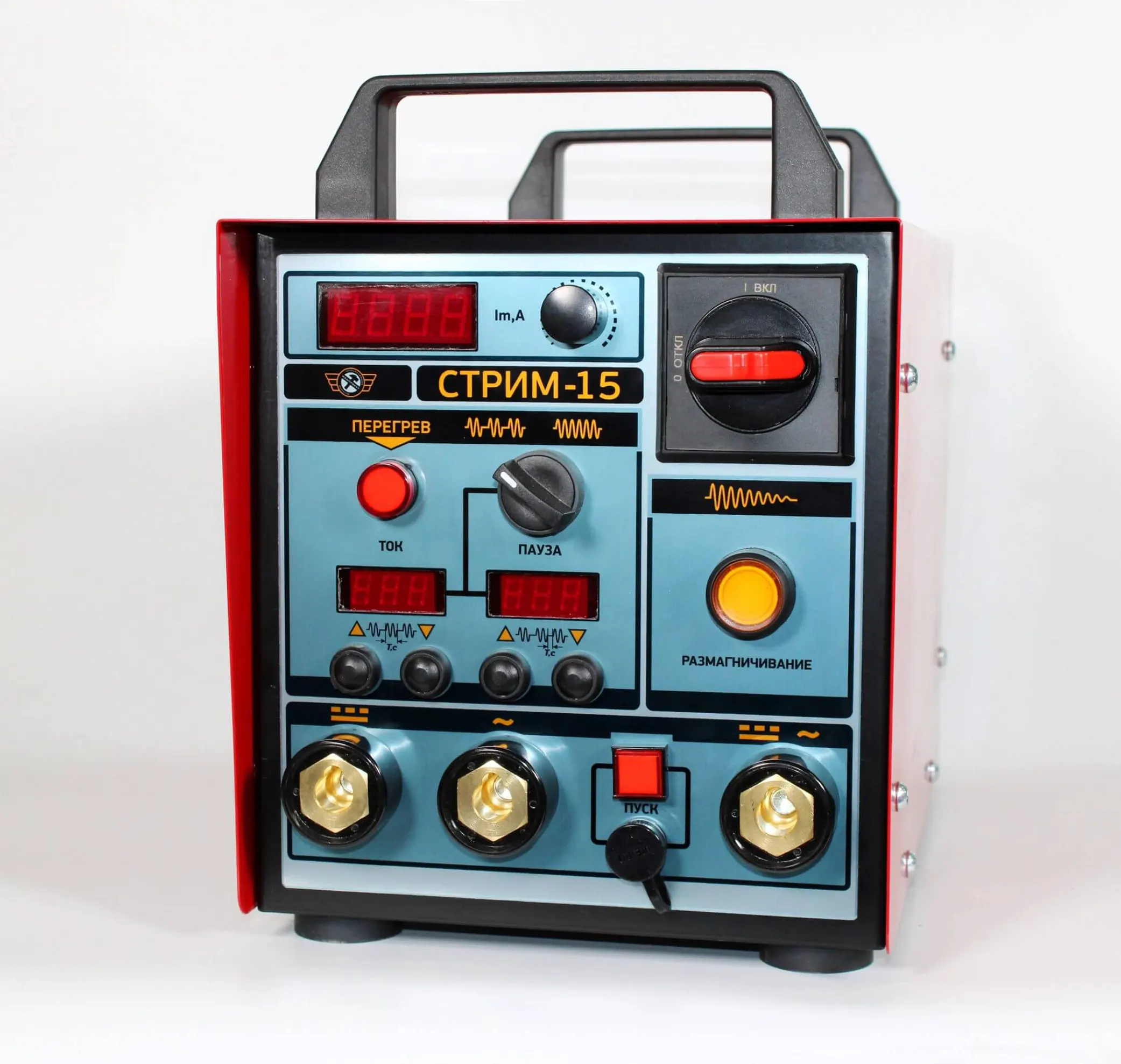

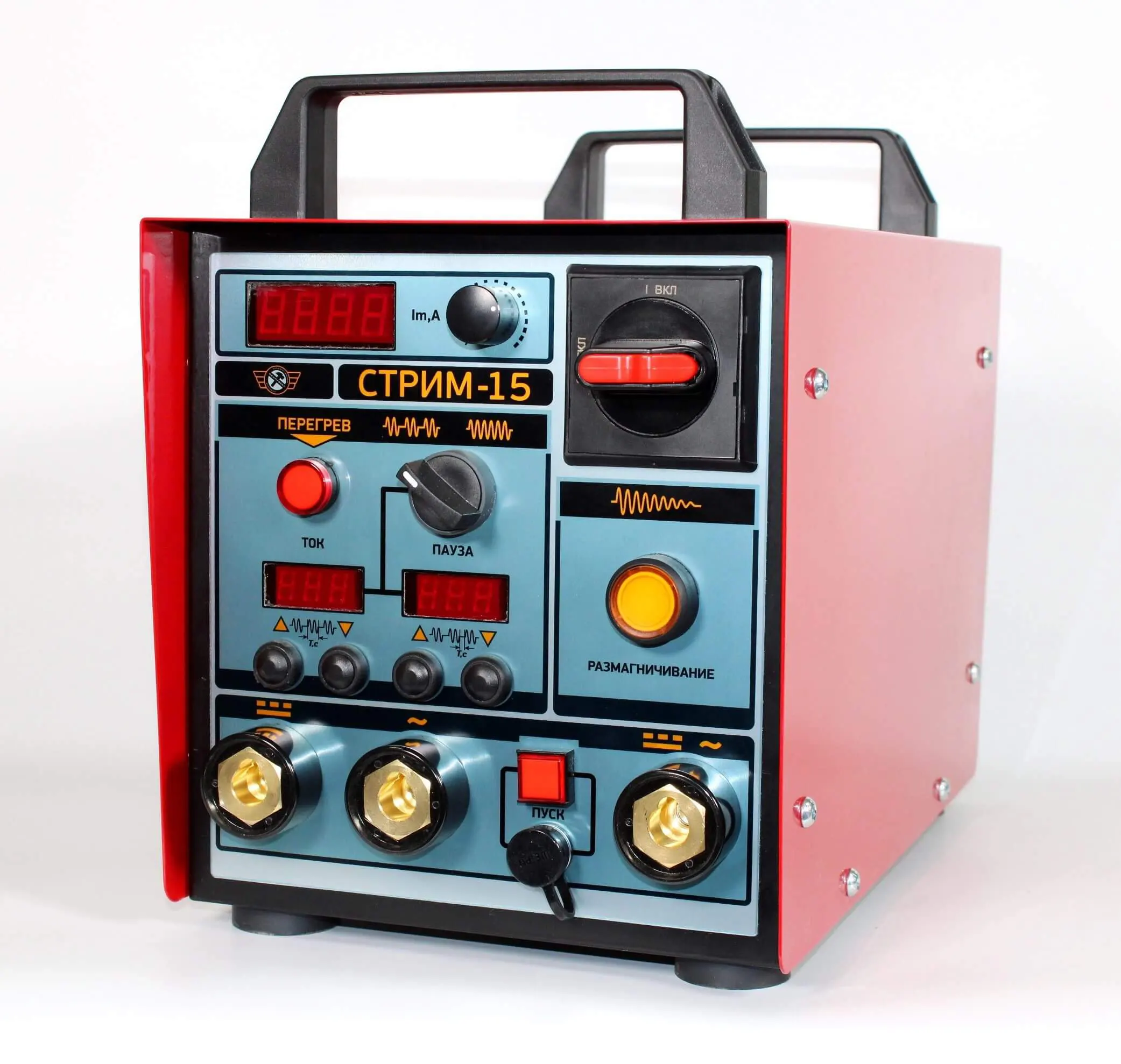

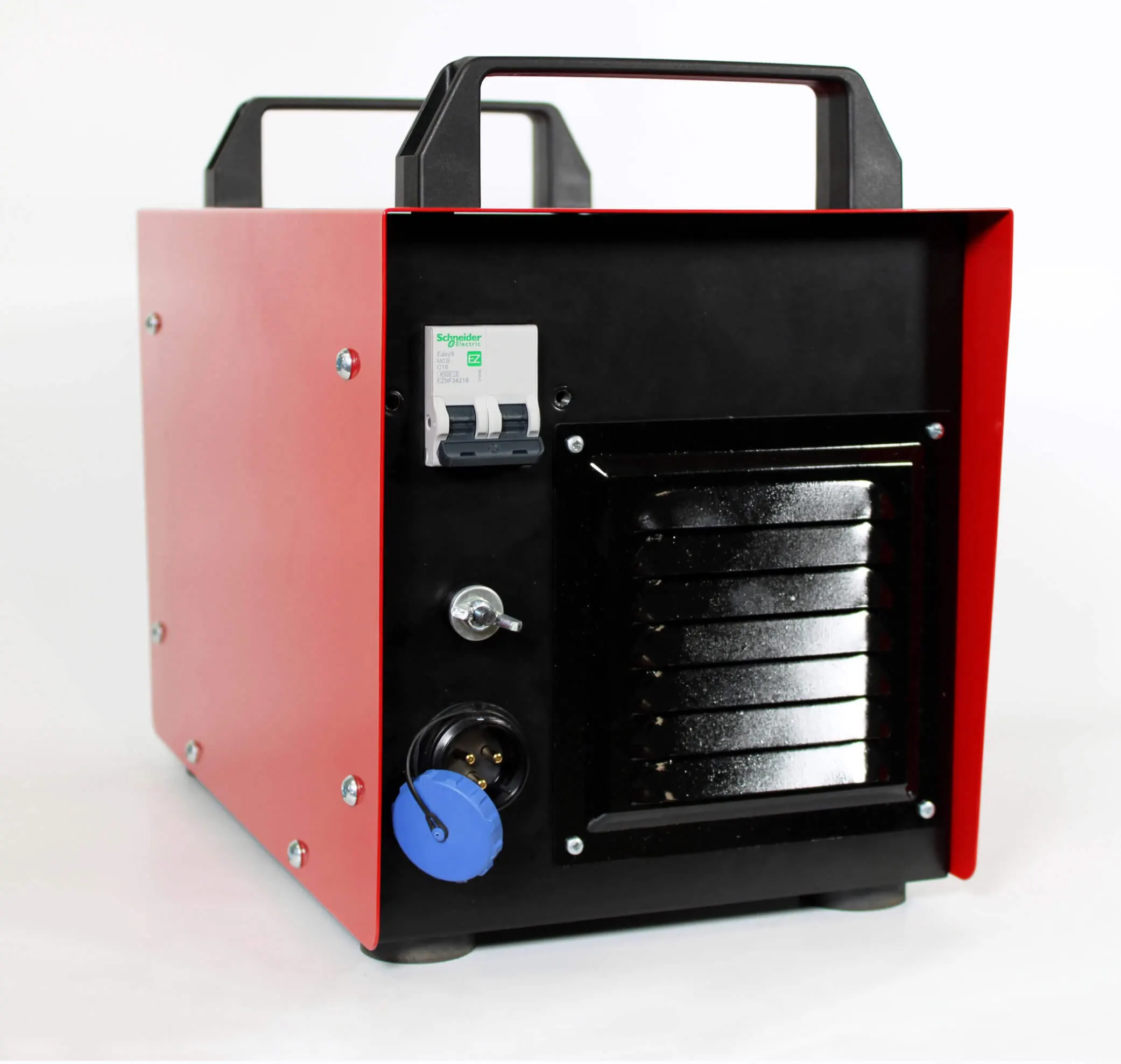

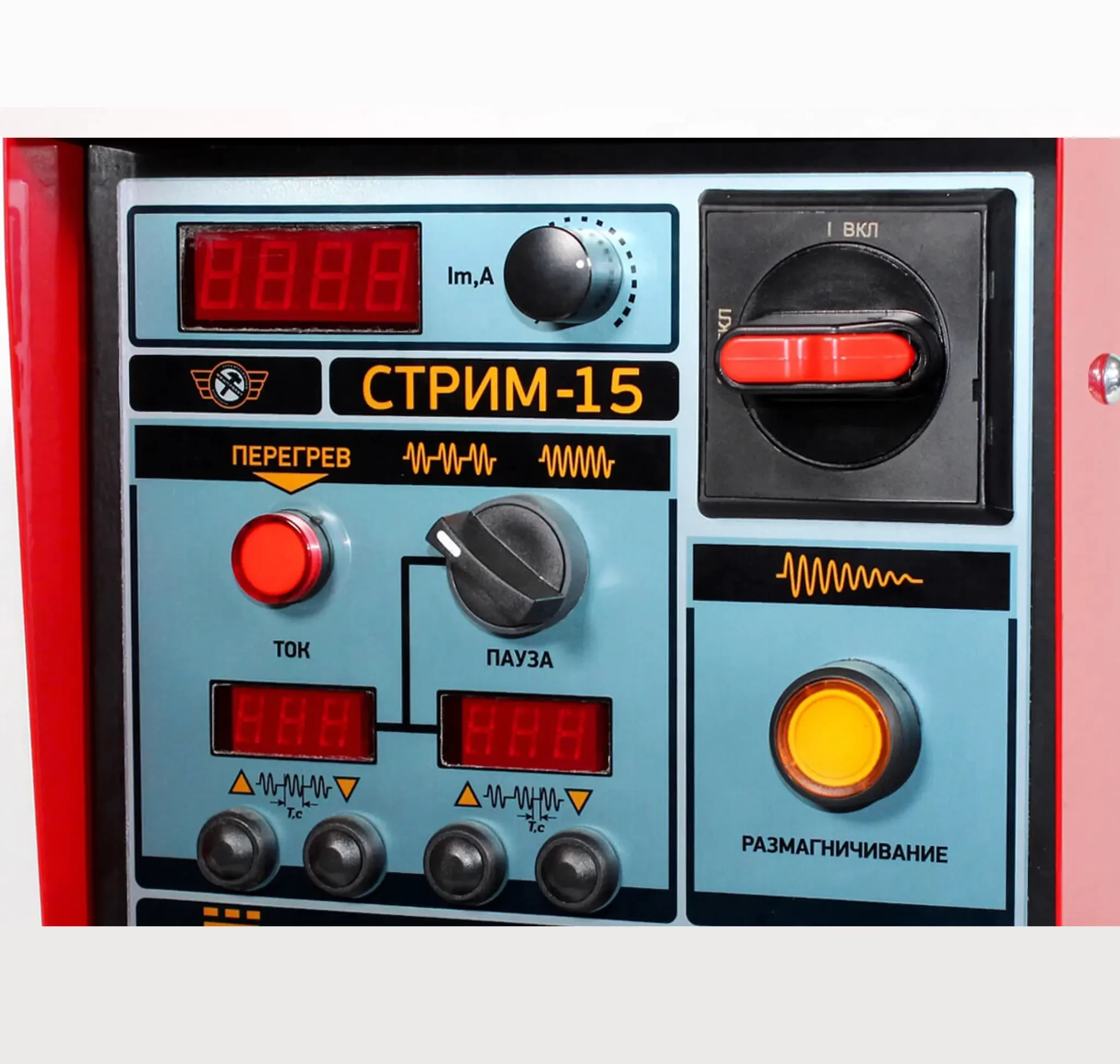

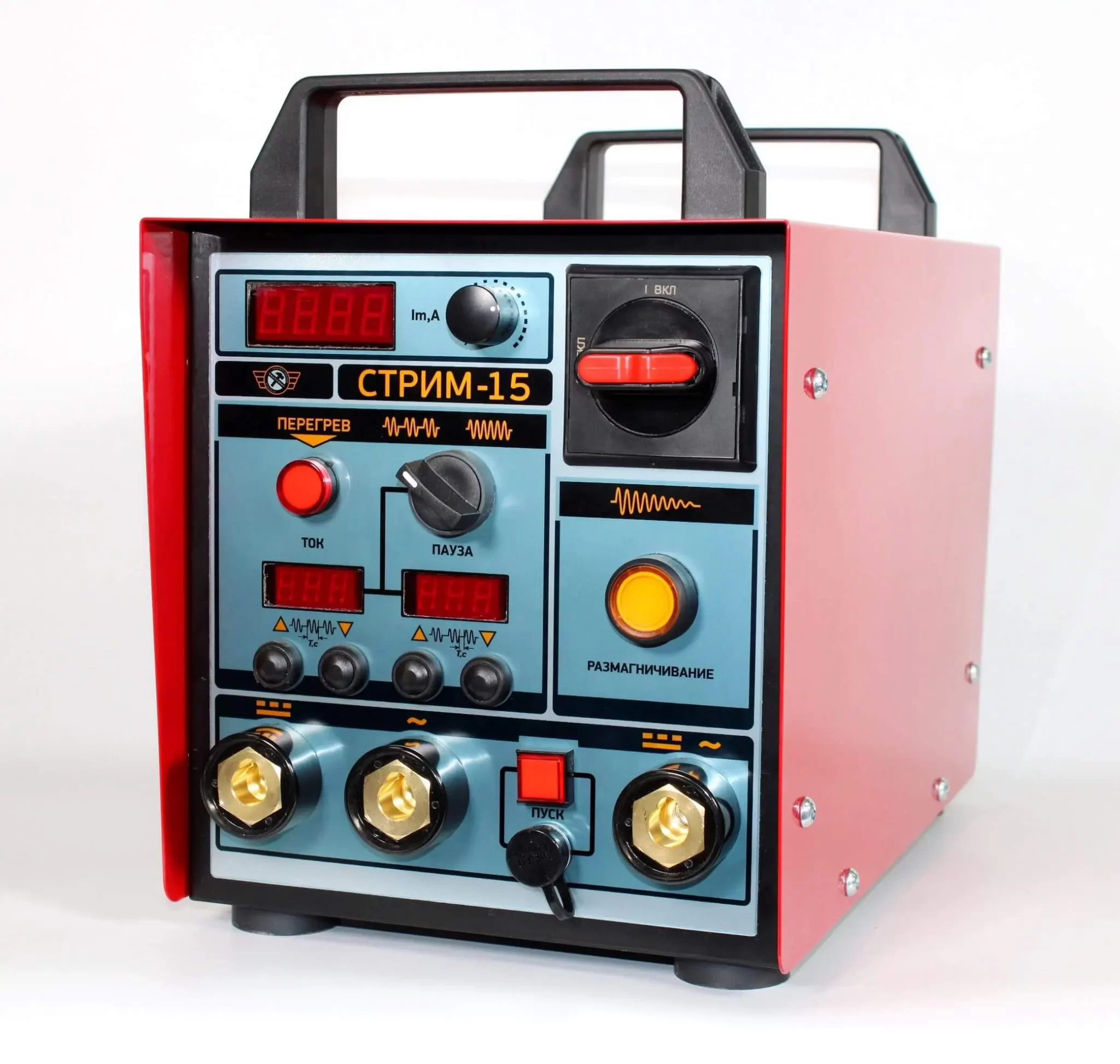

Detector portátil de falhas por partículas magnéticas STREAM-15
O detector portátil de falhas por partículas magnéticas STREAM-15 foi projetado para detectar defeitos superficiais e subsuperficiais em testes de produtos fabricados com materiais ferromagnéticos. Fusão incompleta, trincas e inclusões podem ser identificadas.
O detector portátil de falhas por partículas magnéticas STREAM-15 foi projetado para detectar defeitos superficiais e subsuperficiais em testes de produtos fabricados com materiais ferromagnéticos. Fusão incompleta, trincas e inclusões podem ser identificadas.
O detector de falhas é utilizado para verificar o estado da estrutura, a resistência e outras propriedades mecânicas de diversas peças, estruturas metálicas e componentes de transporte ferroviário, tanto durante a fabricação quanto em operação.
Princípio de funcionamento: magnetização do objeto de teste para procurar várias descontinuidades com posterior desmagnetização.
Vantagens do detector de falhas STREAM-15
- O baixo peso do dispositivo é combinado com sucesso a um alto valor de corrente de saída.
- O modo de operação AC/DC (meia onda retificada) permite a magnetização tanto circular quanto longitudinal dos objetos de teste.
- Ajuste suave da amplitude da corrente
- Magnetização por corrente constante, magnetização por corrente de impulso
- Indicação direta do valor da amplitude da corrente de magnetização
- Ajuste flexível da corrente de impulso, até o modo de operação de pulso único.
- Desmagnetização automática de objetos de teste
- Salvando configurações
- Proteção automática contra sobreaquecimento
- Conectando diferentes dispositivos de magnetização
Objetos de controle:
- Construção de estruturas metálicas
- Engrenagens
- Peças fundidas
- Elencos
- Forjados
Exploração

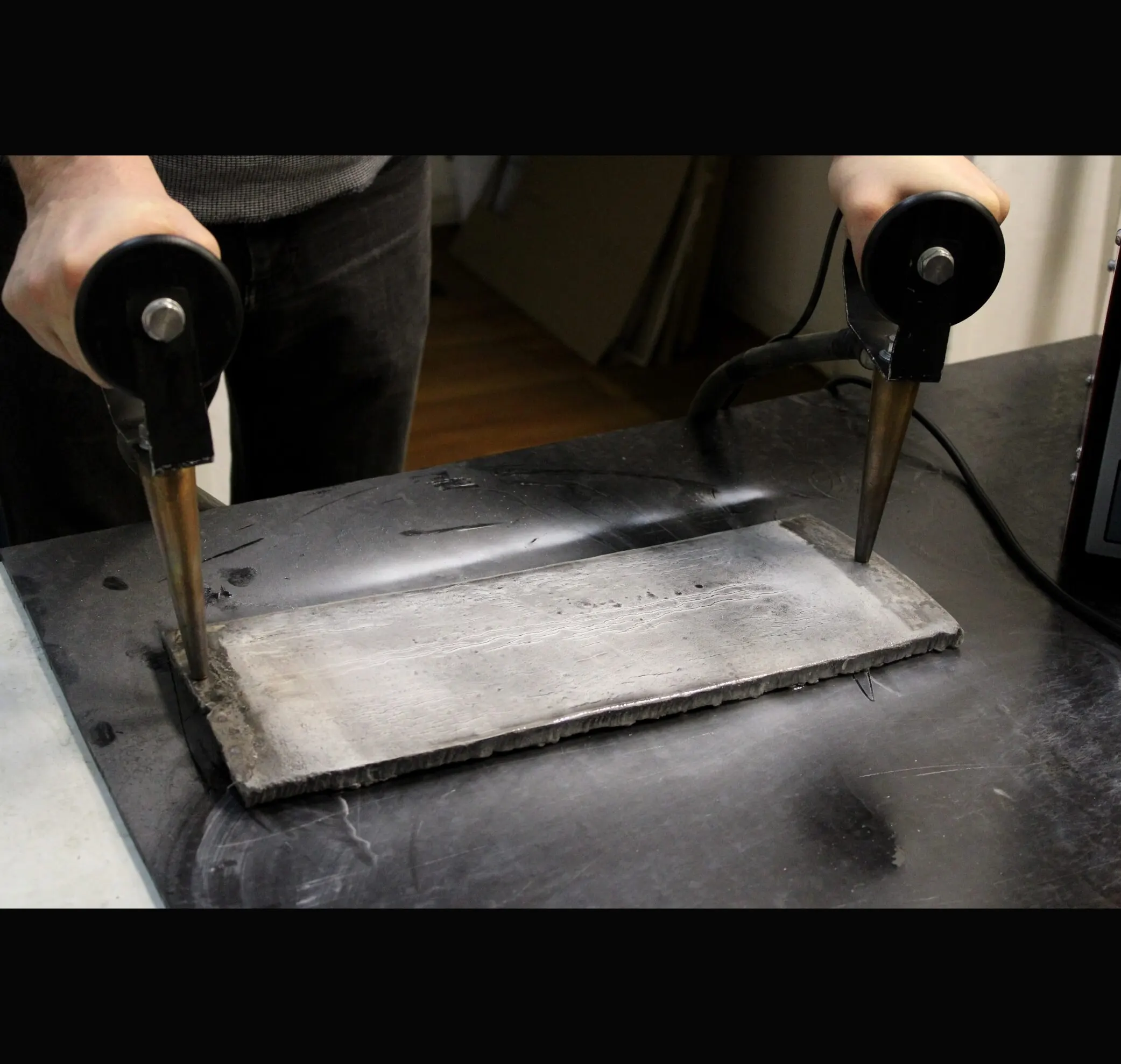

A inspeção por partículas magnéticas é um método de ensaio não destrutivo muito comum. É necessário aplicar um pó magnético especial na superfície em estudo.

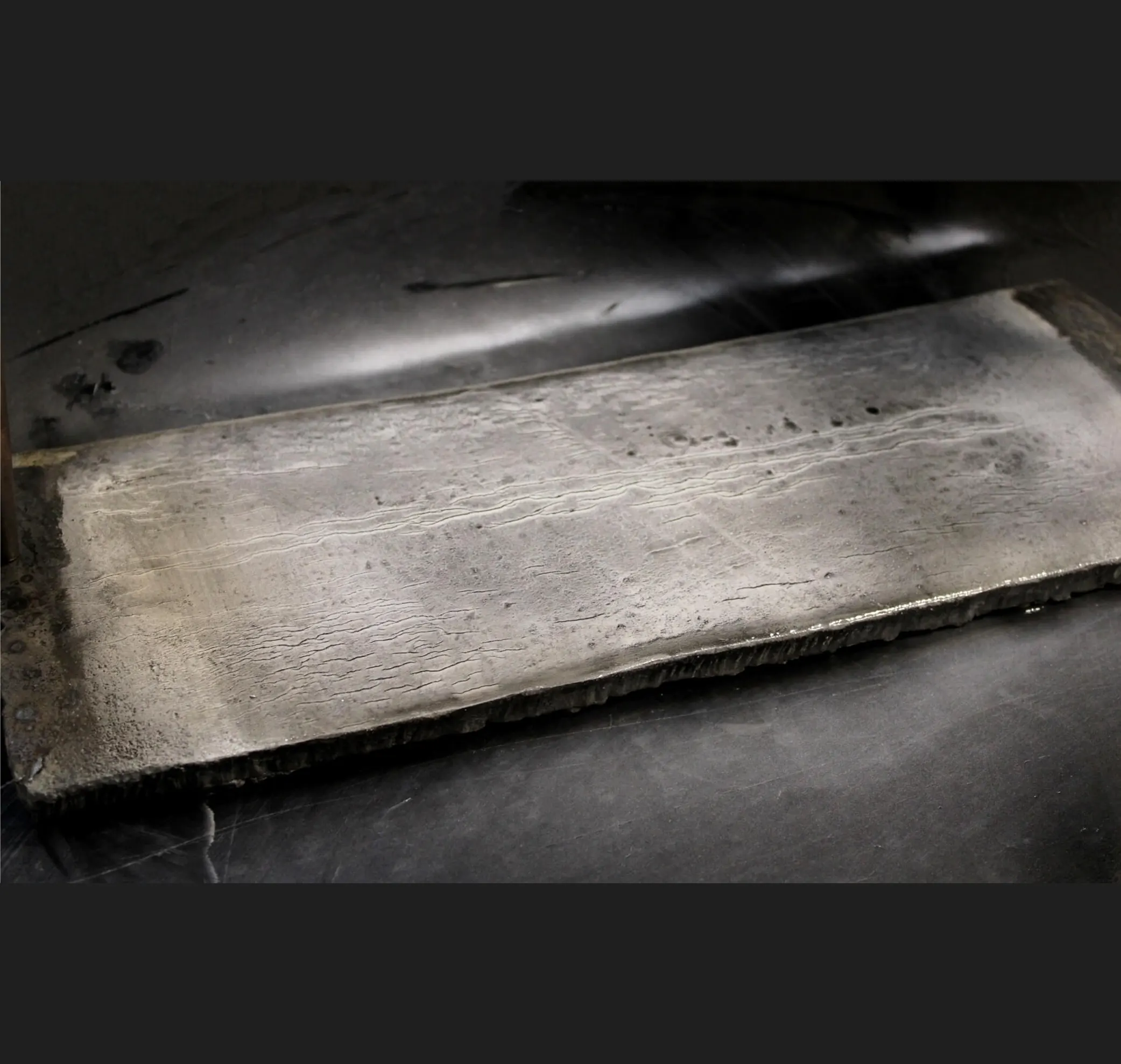

Quando a zona de controle é magnetizada, a maior concentração de linhas de campo magnético é observada diretamente acima do defeito. Partículas de pó magnetizadas se acumulam nesse local e adquirem uma determinada estrutura. A densidade de partículas de pó diminui à medida que se afastam do defeito (trincas, descontinuidades etc.).
Em seguida, realiza-se uma interpretação visual das linhas indicadoras: a localização, a orientação e a extensão dos defeitos superficiais e subsuperficiais. O padrão resultante também pode ser comparado com amostras de referência para inspeção por partículas magnéticas.
Vantagens de operação do detector de falhas STREAM-15
- O detector de falhas foi projetado de acordo com as normas internacionais.
- Adequado para testes não destrutivos de objetos de teste feitos de materiais ferromagnéticos, tanto em condições de campo quanto em oficinas e laboratórios.
- Adequado para operação em bancadas de teste de partículas magnéticas estacionárias.
- Ajuste suave da amplitude da corrente, magnetização por corrente constante, magnetização por corrente de impulso, desmagnetização automática de objetos de teste.
Especificações técnicas
| Características | Valores |
| Corrente alternada | |
| Valor de pico, não inferior a | 1550 A |
| Valor efetivo, não inferior a | 1100 A |
| Corrente de meio ciclo retificada | |
| Valor de pico, não inferior a | 1500 A |
| Valor efetivo, não inferior a | 1050 A |
| Funções | |
| Regulação da corrente | Lisa |
| Indicação da corrente | Valor de amplitude, discrição de 1A |
| Erro de medição da corrente, não superior a | 10% |
| Corrente de magnetização | Contínua/Intermitente (pausa de corrente) |
| Configuração de parâmetros da corrente intermitente | |
| Duração do impulso da corrente | 0,02 a 9,98 s (em incrementos de 0,02 segundos) |
| Duração da pausa | 0,02 a 9,98 s (em incrementos de 0,02 segundos) |
| Controle de tempo de magnetização | Operador (botão na manivela, pedal, tecla no instrumento) |
| Desmagnetização | com corrente de amplitude decrescente |
| Definição do tempo de desmagnetização | 4 a 999 períodos (0,08 – 19,98 s) |
| Cabos de corrente | |
| Comprimento dos cabos de corrente | 3 m |
| Seção dos cabos de corrente | 70 mm² |
| Características de desempenho | |
| Ciclo de trabalho na potência máxima | 50% |
| Duração máxima da corrente | 10 s |
| Tensão de circuito aberto | 3,5 V |
| Potência | 4 kVA |
| Conexão | 230V, 50Hz, 16A |
| Cabo de rede (3 m de comprimento) | Conector removível e resistente a umidade |
| Dimensões gerais (L x A x C) | 224 x 302 x 386 mm |
| Peso sem dispositivos de magnetização | 22 kg |
Conjunto de entrega
Conjunto básico de entrega:
- Unidade principal
- Cabo de corrente com 3 m de comprimento e 70 mm de seção transversal, com empunhadura tipo pistola e eletrodo de fusão.
- Cabo de corrente de 3 m de comprimento e 70 mm de seção transversal com empunhadura tipo pistola, eletrodo de fusão e botão liga/desliga.
- Cabo de alimentação
- Manual de operação
Acessórios adicionais:
- Bobina magnética
- Cabos e alças atuais
- Eletrodos de fusão feitos de metais diferentes
- Cabo de alimentação com comprimento não padrão
- Interruptor de pedal liga/desliga atual
- Dispositivos de magnetização personalizados
- Carrinho
