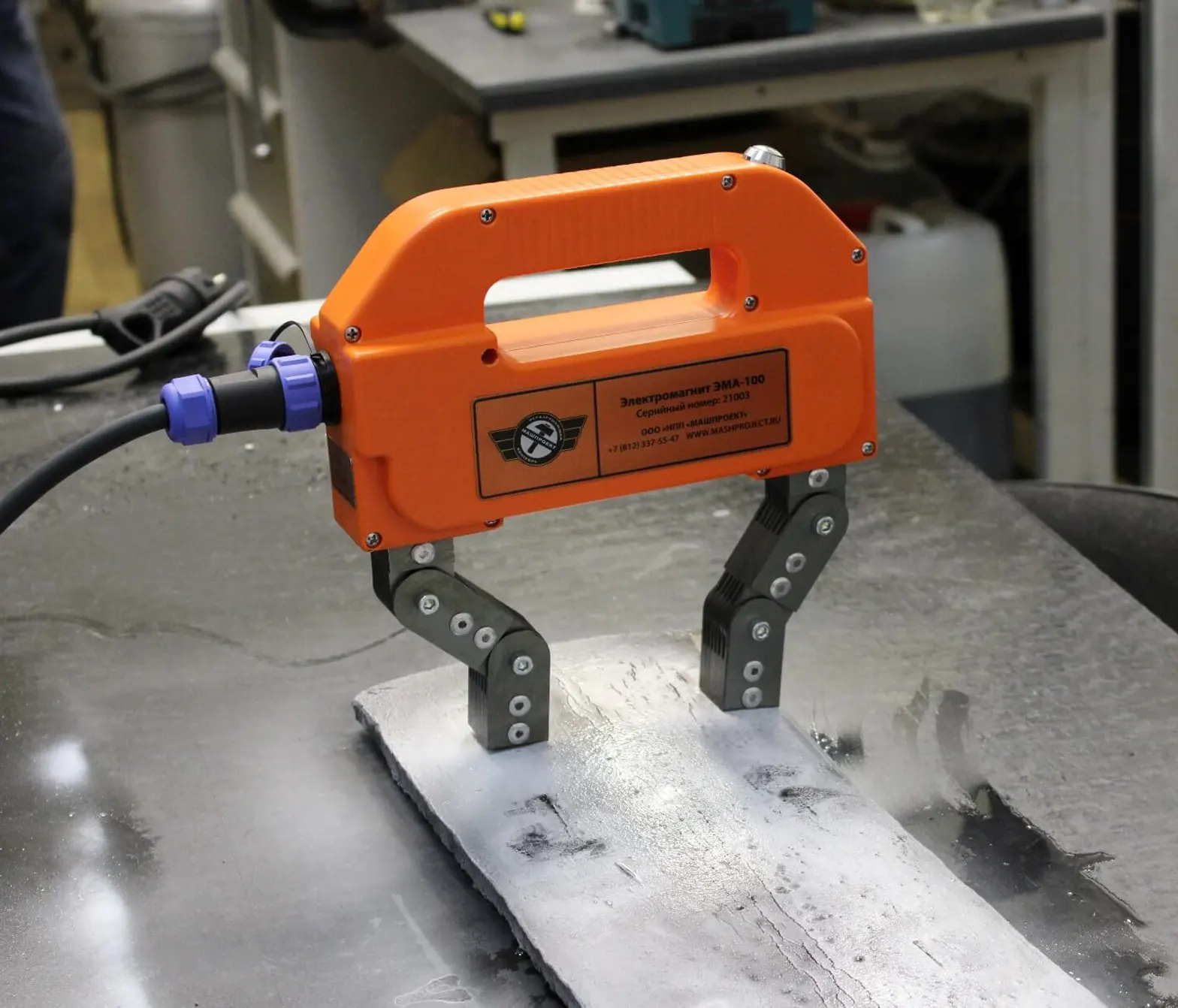

Jugo de teste de inspeção por partículas magnéticas (MPI) EMA-100 (AC)

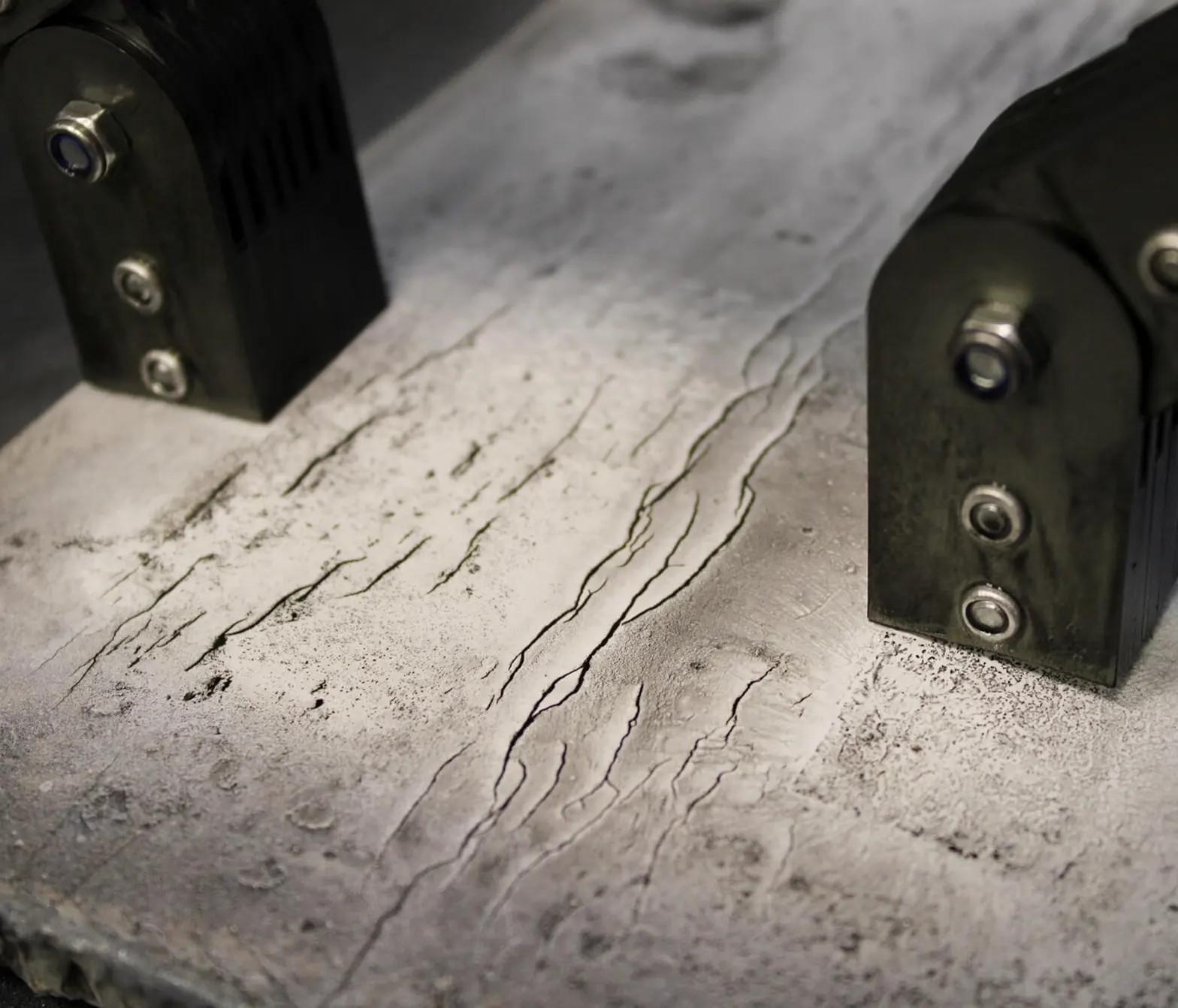

O eletroímã CA EMA-100 é adequado para inspeção por partículas magnéticas, permitindo a detecção de defeitos superficiais e subsuperficiais, como trincas, fissuras e rasgos no material base, bem como fusão incompleta em juntas soldadas.
O eletroímã CA EMA-100 é adequado para inspeção por partículas magnéticas, permitindo a detecção de defeitos superficiais e subsuperficiais, como trincas, fissuras e rasgos no material base, bem como fusão incompleta em juntas soldadas.
Adequado para objetos de teste feitos de materiais ferromagnéticos com permeabilidade magnética relativa de pelo menos 40.
O garfo pode ser usado para o controle de qualidade de produtos nas indústrias de aviação, automotiva, ferroviária, de petróleo e gás, de geração de energia e outras.
Vantagens do teste do garfo EMA-100
- A caixa à prova de poeira e umidade foi projetada para um trabalho confiável e seguro nas exigências de inspeção em campo.

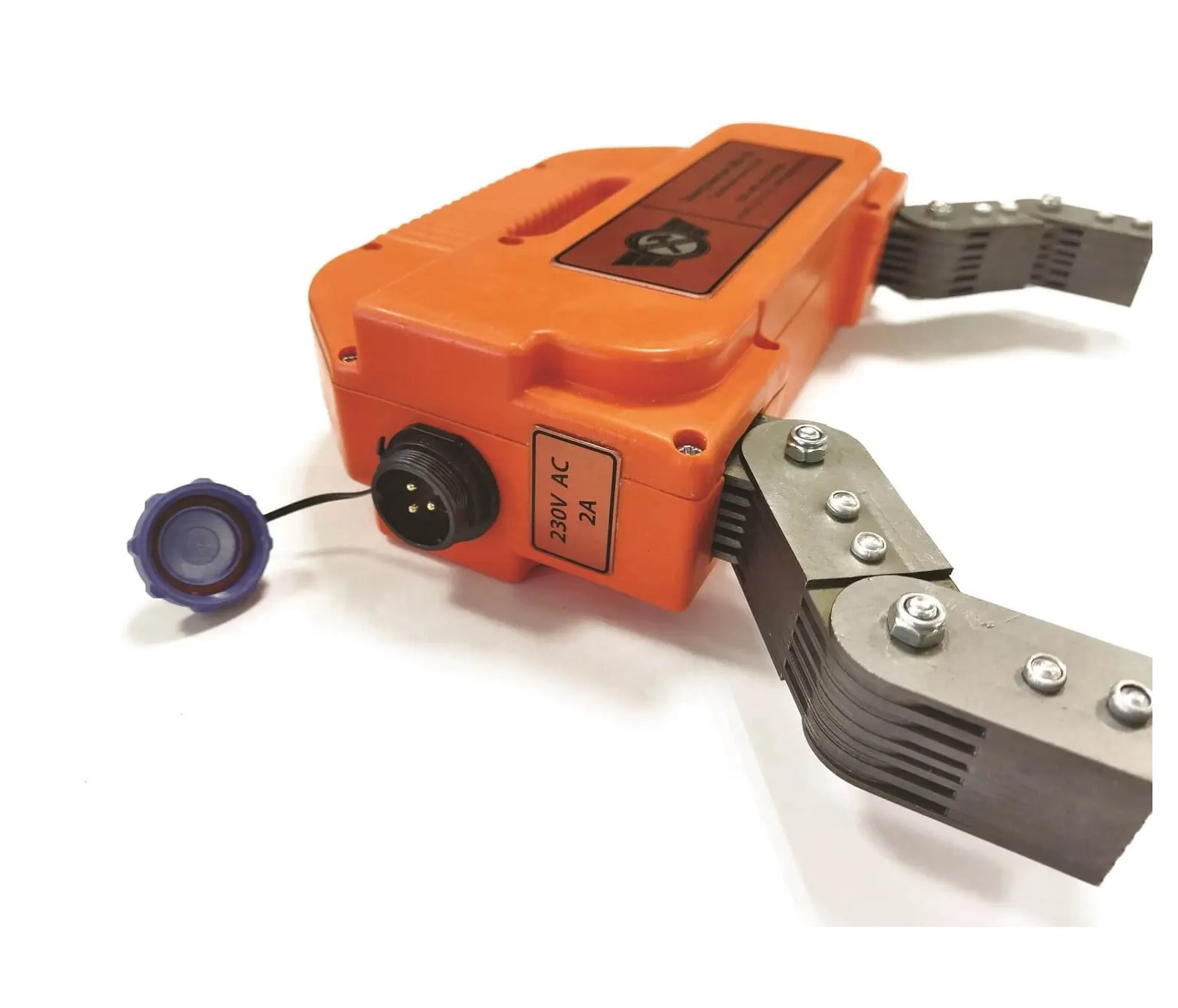

- O conector do cabo de alimentação garante uma conexão firme, facilitando a operação e o transporte do equipamento.
- O braço articulado ajustável do garfo proporciona uma operação eficiente em peças de qualquer configuração e orientação.
- A magnetização do produto inteiro ou de uma seção individual dele pode ser usada para testar diversos objetos e soldas.
Objetos de controle:
- Soldas
- Componentes de máquinas e mecanismos
- Peças fundidas
- Construção de estruturas metálicas
- Oleodutos
- Metal laminado
- Elencos
Exploração
O eletroímã portátil EMA-100 é usado para testes por partículas magnéticas de produtos na aviação, setor automotivo, ferroviário, indústria de petróleo e gás, energia e outras indústrias.
Vantagens na operação
– O corpo resistente a poeira e umidade garante uma operação confiável e segura no campo.

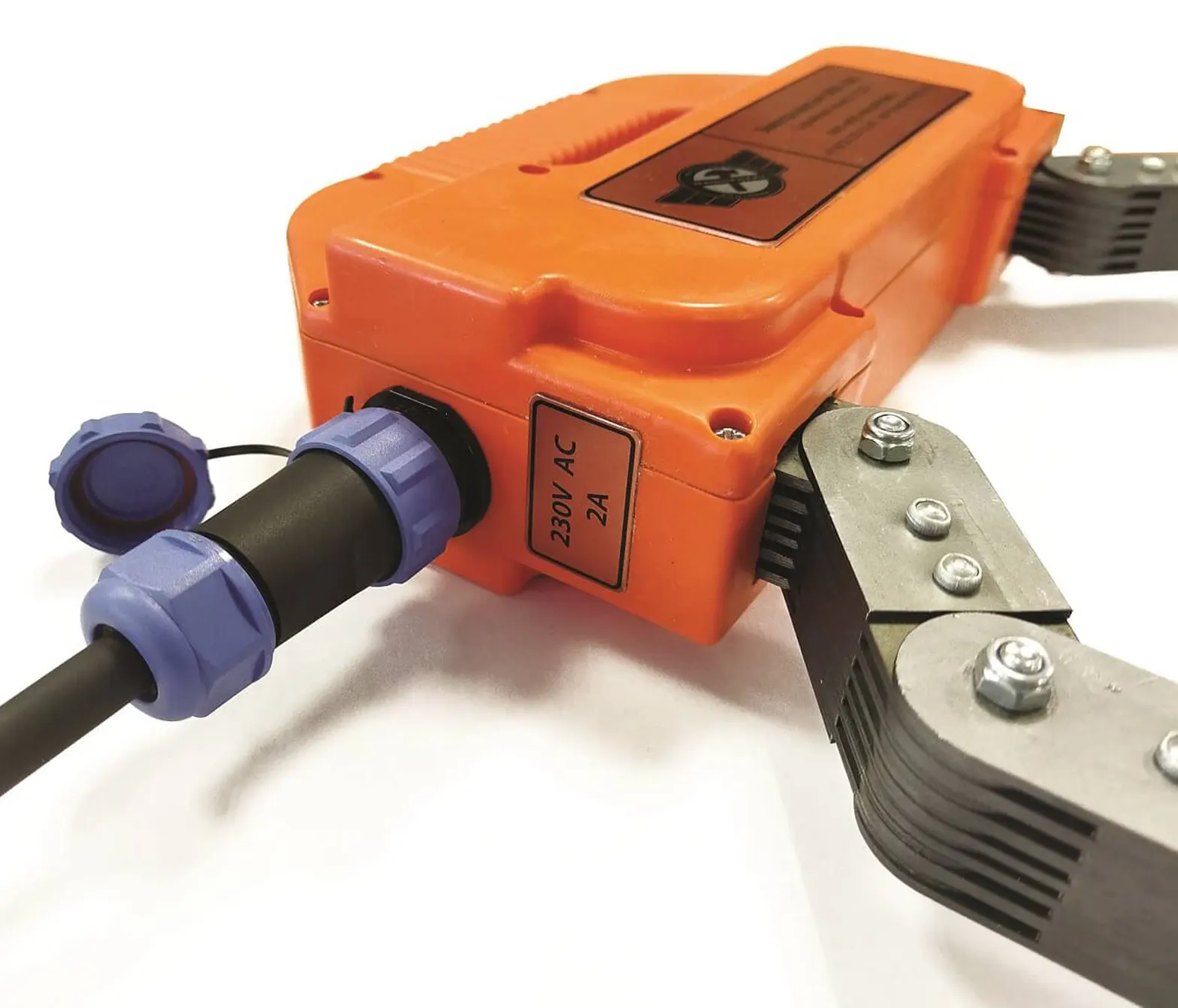

– Um cabo de rede conectado por meio de um conector selado facilita a operação e o transporte do eletroímã.
– O design articulado ajustável do yoke eletromagnético fornece uma operação eficiente garante uma operação eficiente em peças de qualquer configuração e orientação.
– É possível inspecionar vários objetos e suas soldas magnetizando todo o produto ou suas seções individuais.
Como trabalhar com eletroímã
O eletroímã deve ser utilizado por especialistas qualificados que tenham sido certificados ao nível I, II ou III na área de ensaios por partículas magnéticas, de acordo com as regras atuais para certificação de pessoal.
- Antes de iniciar o trabalho, é necessário inspecionar o eletroímã e o cabo de rede quanto a danos;
- Configure os polos móveis do eletroímã instalando-os na área de controle;
- Conecte o cabo de rede ao conector no corpo do eletroímã;
- Conecte o cabo de rede à tomada (230V, 50Hz);
- Instale o eletroímã com os polos na área de controle do produto;

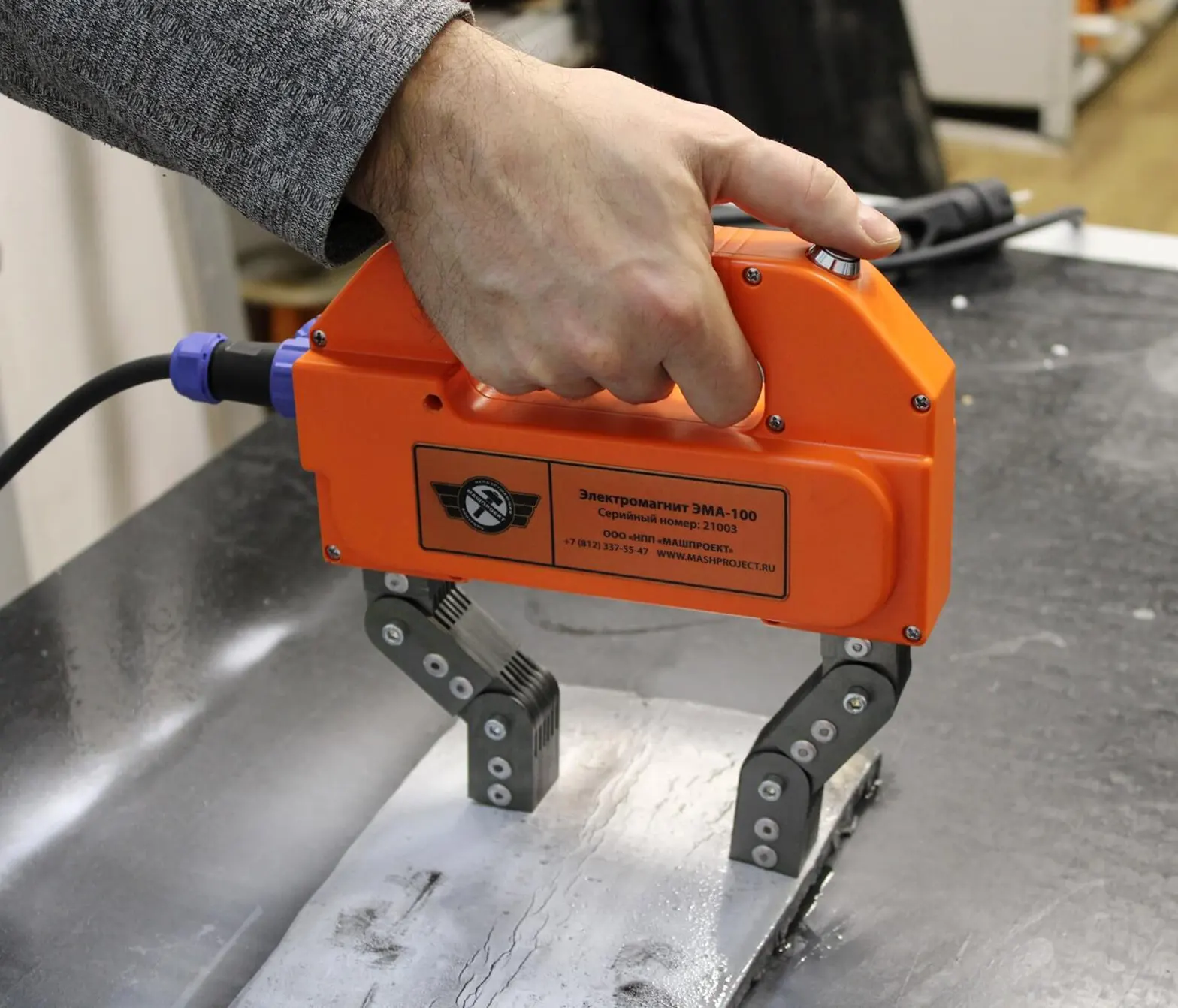

- Pressione e segure o botão “INICIAR” (localizado na manivela do eletroímã) para criar um campo magnético alternado no produto.
Para desmagnetizar o produto, é necessário remover lentamente o eletroímã da superfície do produto mantendo pressionado o botão “INICIAR”. A área de controle será desmagnetizada por um campo magnético alternado decrescente.
No final do trabalho, desconecte o cabo de rede da tomada e, em seguida, do conector no corpo do dispositivo. Limpe o eletroímã dos restos da suspensão magnética.
ATENÇÃO! Observe os parâmetros do ciclo de operação, caso contrário, o eletroímã pode superaquecer e falhar prematuramente!
Não deixe um eletroímã conectado à rede elétrica sem vigilância!
Especificações técnicas
| Características | Valores |
| Distância média entre polos | 142 mm |
| Distância máxima entre os polos | 242 mm |
| Distância mínima entre os polos | 42 mm |
| Seção transversal dos polos, não inferior a | 26×25 mm |
| Força de elevação (à distância padrão entre os polos), não inferior a | 10 kg |
| Alimentação | Rede de CA 230V, 50Hz |
| Campo magnético operacional | CA |
| Corrente alternada de operação | 2,5 A |
| Ciclo operacional | 50 % |
| Duração máxima de ligação | 6 seg. |
| Dimensões gerais, não mais de | 229 x 243 x 61 mm |
| Cabo de rede | Destacável, 3 m. Conector à prova d’água |
| Classe de proteção | IP54 |
| Peso, não mais de | 3,5 kg |
| Faixa de temperatura operacional | -30 … +55 °C |
| Vida útil | 5 anos |
| Período de garantia de serviço | 12 meses a partir da data de venda, mas não mais de 14 meses a partir da data de emissão |
Conteúdo da embalagem
- Eletroímã portátil EMA-100

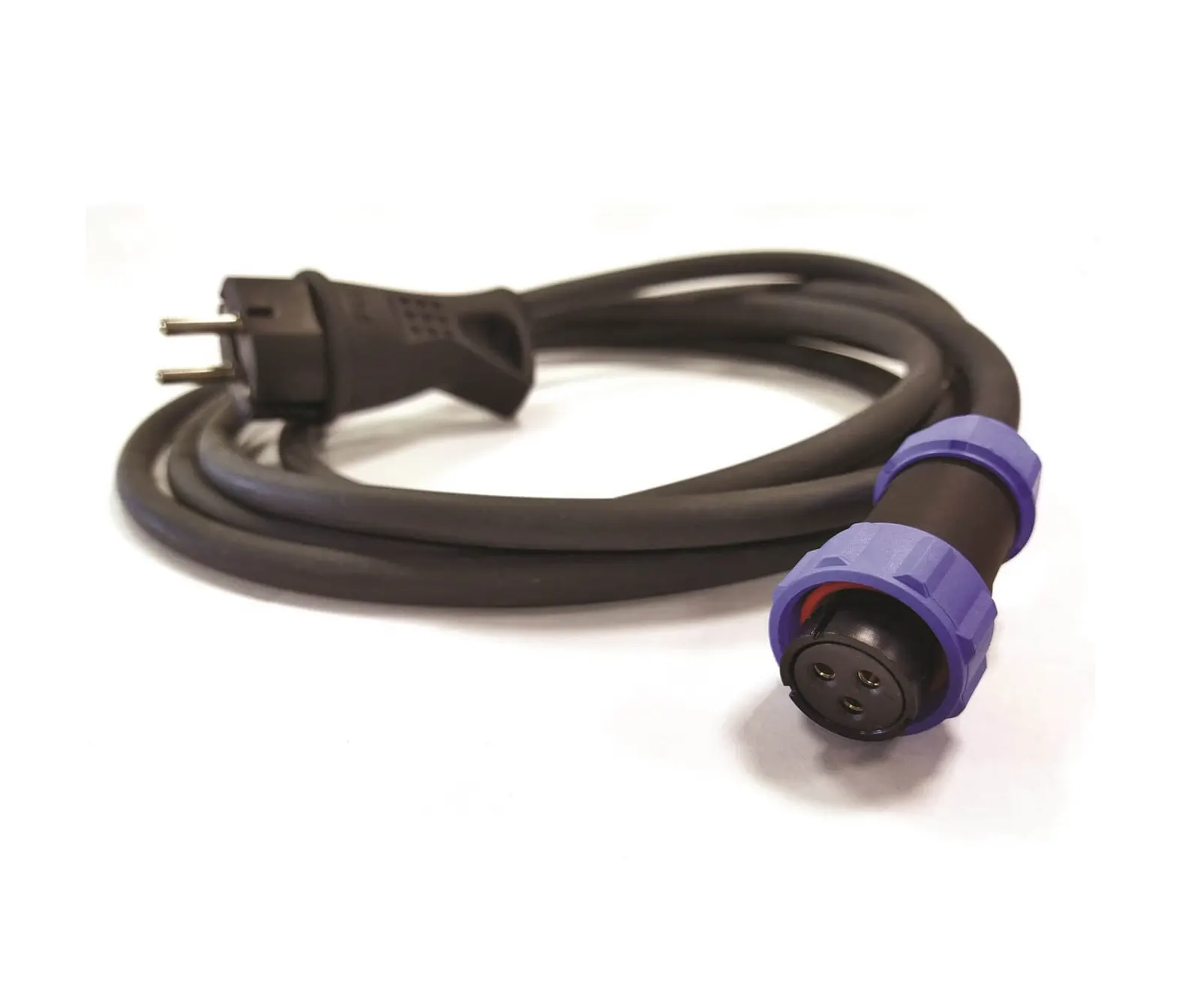

- Cabo de rede, 3 m
- Manual de instruções
- Estojo especial para transporte e armazenamento
Documentos

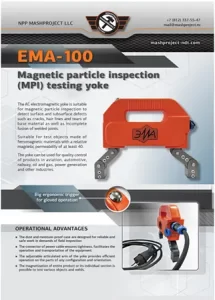

Descrição do dispositivo de teste de inspeção por partículas magnéticas (MPI) EMA-100

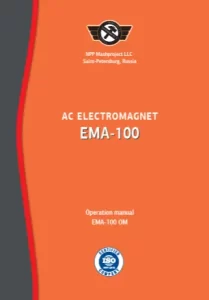

Manual de operação do eletroímã portátil de corrente alternada EMA-100
