Jugo de teste de inspeção por partículas magnéticas (MPI) EMA-200 (AC/DC)

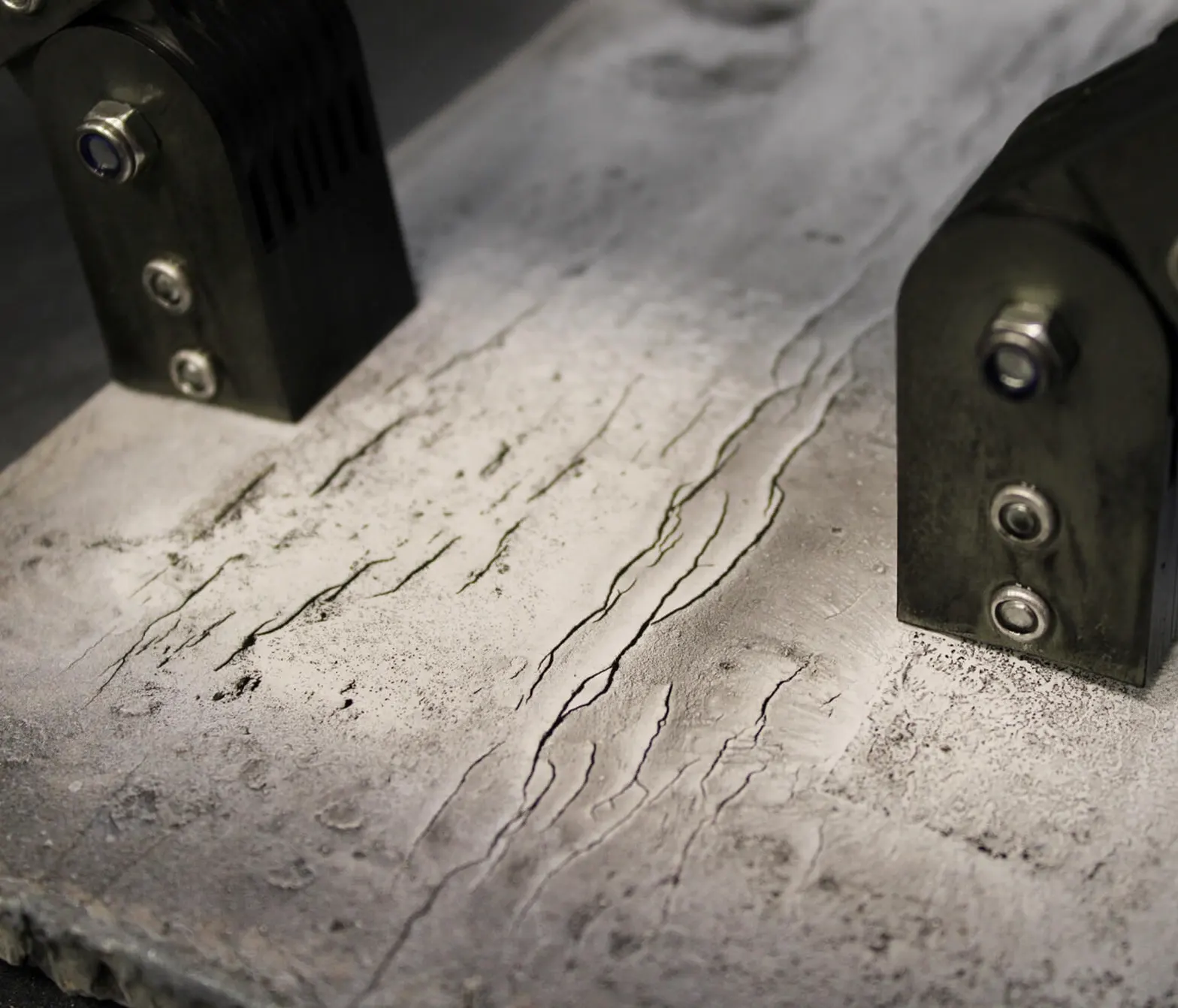

O eletroímã AC/DC EMA-200 é adequado para inspeção por partículas magnéticas, permitindo a detecção de defeitos superficiais e subsuperficiais, como trincas, fissuras e rasgos no material base, bem como fusão incompleta em juntas soldadas.
O eletroímã EMA-200 fabricado pela NPP “Mashproject” é usado para ensaios não destrutivos por partículas magnéticas de produtos metálicos de acordo com GOST R 56512-2015. O dispositivo detecta defeitos superficiais e subsuperficiais no material de base: rachaduras, cabelos, rasgos; áreas não soldadas de juntas.
Os objetos em estudo devem ser feitos de metais e ligas ferromagnéticas com uma permeabilidade magnética relativa de pelo menos 40.
Finalidade do eletroímã:
- Magnetização de produtos de várias formas e áreas individuais de produtos, incluindo soldas, com um campo magnético alternado ou contínuo.
- No modo “CORRENTE ALTERNADA”, o dispositivo pode ser usado para desmagnetizar os objetos testados, removendo gradualmente o eletroímã ligado do objeto de teste.
O dispositivo atende aos requisitos estabelecidos no GOST R 53700-2009 parte 3.

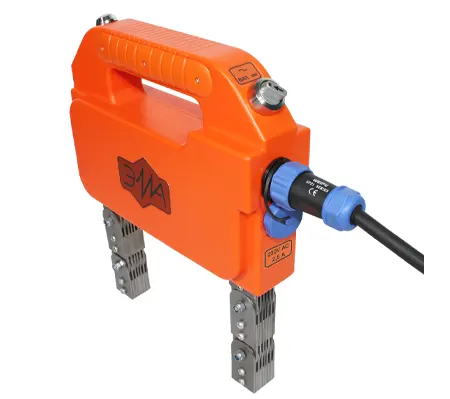

Características do dispositivo EMA-200

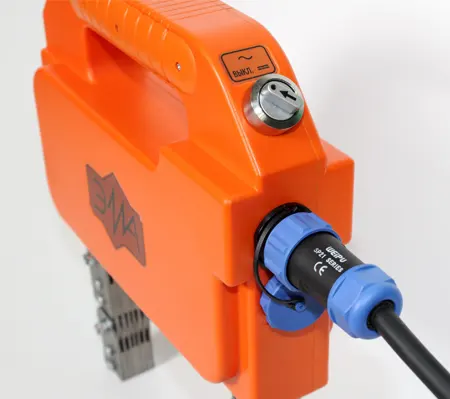

– Na extremidade do corpo está colocado um interruptor especial para selecionar o modo de operação: “DESLIG.”, “CORRENTE ALTERNADA”, “CORRENTE CONTÍNUA”.
– O cabo de rede é conectado através de um conector que assegura uma conexão completamente vedada. A capacidade de desconectar o cabo facilita muito a operação e o transporte do eletroímã.
– Um corpo robusto resistente a poeira e umidade com classificação IP54 permite a operação do dispositivo em ambientes industriais ou de campo adversos.
– Manivela e controles cómodos para trabalhar em luvas.

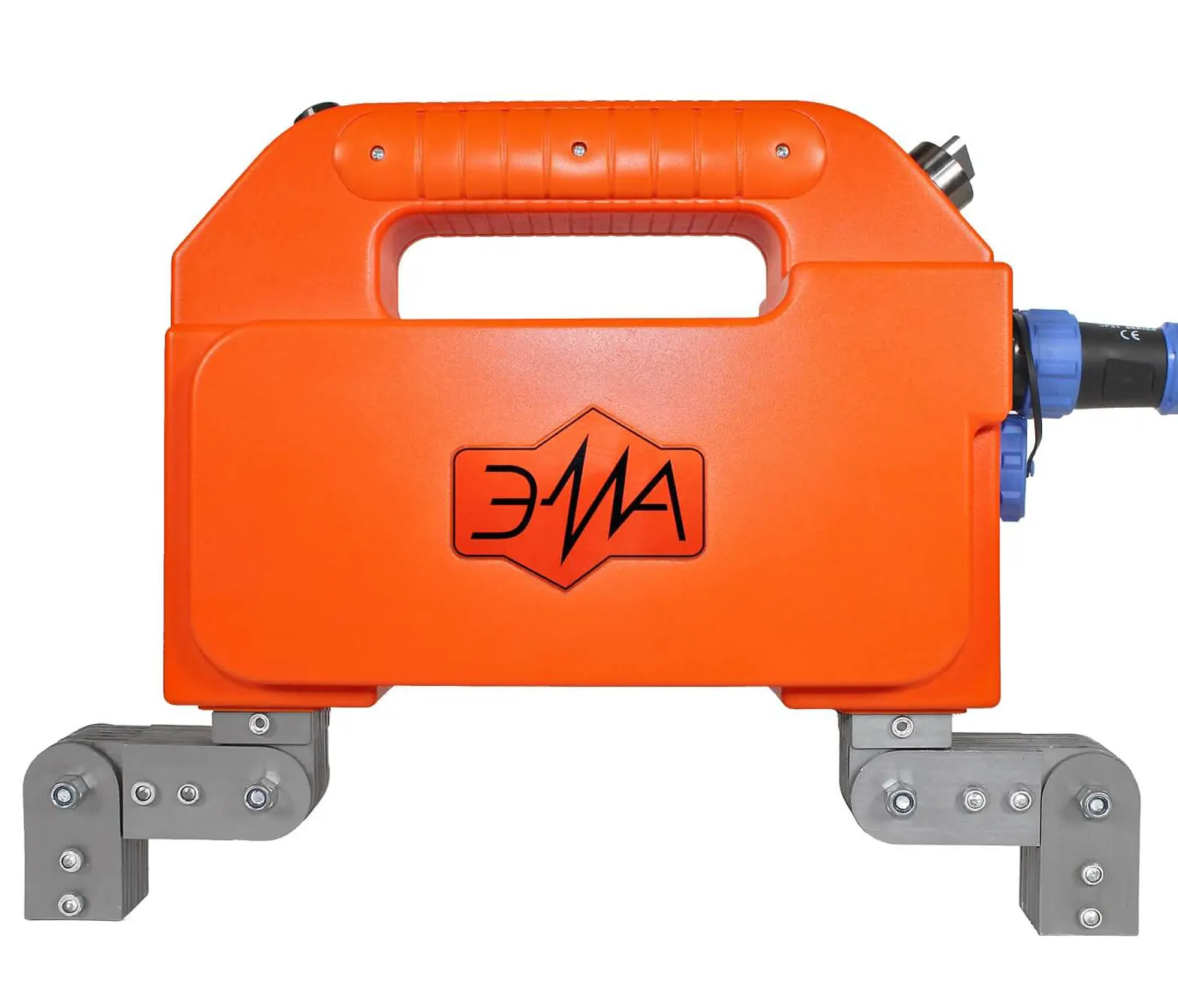

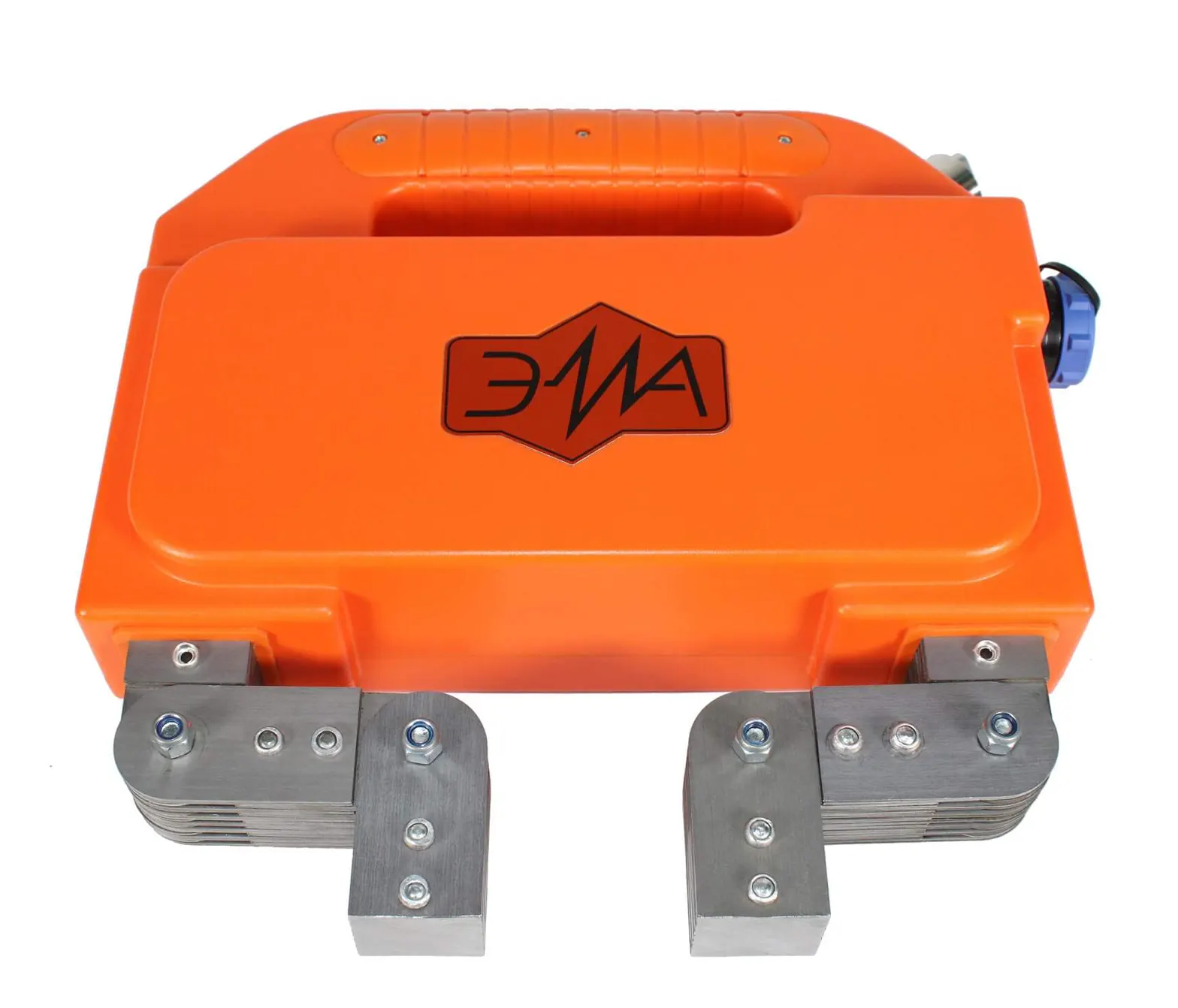

– O design articulado ajustável da culatra do eletroímã garante uma operação eficiente em peças de qualquer configuração e orientação. A distância entre os polos varia de 42 a 242 mm.
– É possível inspecionar vários objetos e suas soldas magnetizando todo o produto ou algumas zonas dele.
Objetos típicos de controle:
- Soldas
- Partes de máquinas e mecanismos
- Estruturas metálicas de construção
- Tubulações
- Laminado de metal
- Artigos de fundição
Informações de uso
O eletroímã portátil EMA-200 é usado para testes por partículas magnéticas de produtos na aviação, setor automotivo, ferroviário, indústria de petróleo e gás, energia e outras indústrias.
Vantagens na operação
– Capacidade de operar em dois modos: “CA” e “CC”.
– Localização conveniente do interruptor do modo de operação na extremidade do corpo do dispositivo.
– O corpo resistente a poeira e umidade garante uma operação confiável e segura no campo.
– Um cabo de rede conectado por meio de um conector selado facilita a operação e o transporte do eletroímã.
– O design articulado ajustável da culatra do eletroímã garante uma operação eficiente em peças de qualquer configuração e orientação.
– É possível inspecionar vários objetos e suas soldas magnetizando todo o produto ou algumas zonas dele.
Como trabalhar com eletroímã
O eletroímã deve ser utilizado por especialistas qualificados que tenham sido certificados ao nível I, II ou III na área de ensaios por partículas magnéticas, de acordo com as regras atuais para certificação de pessoal.
- Antes de iniciar o trabalho, é necessário inspecionar o eletroímã e o cabo de rede quanto a danos;
- Configure os polos móveis do eletroímã instalando-os na área de controle;
- Conecte o cabo de rede ao conector no corpo do eletroímã;
- Conecte o cabo de rede à tomada (230V, 50Hz);
- Use o interruptor para selecionar o modo de operação (CA” ou “CC”);
- Instale o eletroímã com os polos na área de controle do produto;
- Pressione e segure o botão “INICIAR” (localizado na manivela do eletroímã) para criar um campo magnético no produto.
Para desmagnetizar o produto, coloque o seletor do modo de operação na posição “CA”; em seguida, enquanto mantém pressionado o botão “INICIAR”, remova lentamente o eletroímã da superfície do produto. A área de controle será desmagnetizada por um campo magnético alternado decrescente.
No final do trabalho, desconecte o cabo de rede da tomada e, em seguida, do conector no corpo do dispositivo. Limpe o eletroímã dos restos da suspensão magnética.
ATENÇÃO! Observe os parâmetros do ciclo de operação, caso contrário, o eletroímã pode superaquecer e falhar prematuramente!
Não deixe um eletroímã conectado à rede elétrica sem vigilância!
Especificações técnicas
| Características | Valores |
| Distância média entre polos | 142 mm |
| Distância máxima entre polos | 242 mm |
| Distância mínima entre polos | 42 mm |
| Seção transversal dos polos, não inferior a | 26 х 25 mm |
| Campo magnético operacional | CA/CC |
| Corrente de operação | |
| Corrente alternada: | 2,5 A |
| Corrente contínua: | 0,25 A |
| Força de ruptura, não inferior a: | |
| Corrente alternada | 10 kg |
| Corrente contínua | 30 kg |
| Alimentação | Rede de CA 230V, 50Hz |
| Ciclo operacional | 50 % |
| Duração máxima de ligação | 6 s |
| Grau de proteção | IP 54 |
| Dimensões gerais, não mais de | 229 x 275 x 61 mm |
| Peso, não mais de | 3,8 kg |
| Cabo de rede destacável | Comprimento de 3m, conector à prova d’água |
| Condições de operação | Temperatura do ar ambiente – 30 … + 55 °C |
| Vida útil | 5 anos |
| Período de garantia de serviço | 12 meses a partir da data de venda, mas não mais de 14 meses a partir da data de emissão |

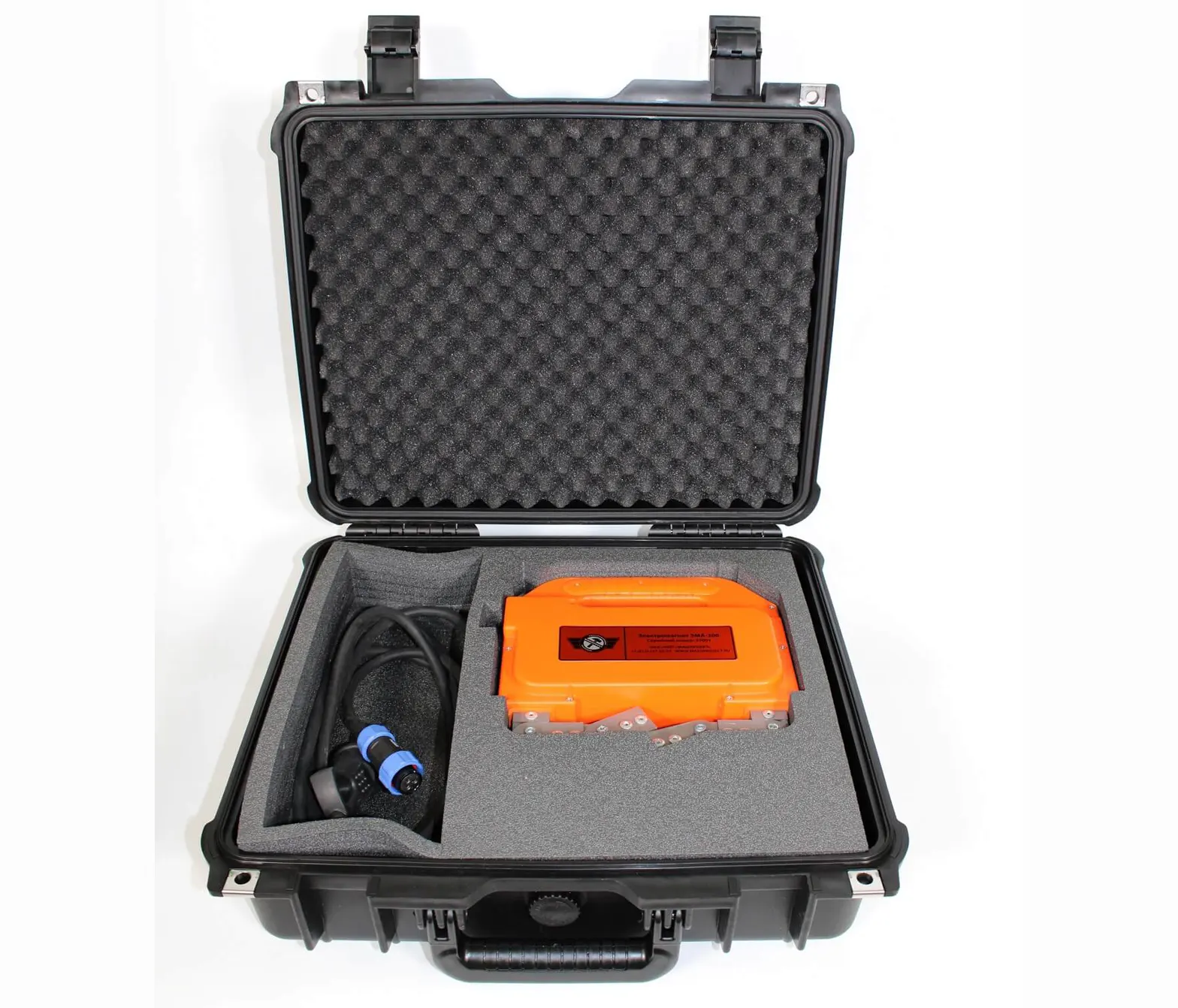

Conteúdo da embalagem
- Eletroímã portátil EMA-200
- Cabo de rede, 3 m
- Manual de instruções
- Estojo especial para transporte e armazenamento
Documentos
Manual de operação do eletroímã portátil EMA-200
