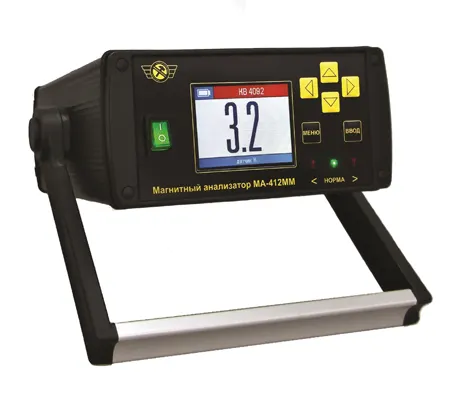

MA-412 Analisador magnético de metais (medidor de força coercitiva)
O analisador magnético de metais MA-412, fabricado pela NPP Mashproject LLC, foi desenvolvido para o controle de qualidade não destrutivo do tratamento térmico em massa, endurecimento superficial e estado de tensão de peças e estruturas metálicas feitas de materiais ferromagnéticos.
O analisador magnético de metais MA-412, fabricado pela NPP Mashproject LLC, foi desenvolvido para o controle de qualidade não destrutivo do tratamento térmico em massa, endurecimento superficial e estado de tensão de peças e estruturas metálicas feitas de materiais ferromagnéticos.
O analisador magnético de metais MA-412 (medidor de força coercitiva) pode ser usado tanto em laboratório quanto em oficina.
O princípio de funcionamento do analisador magnético baseia-se na análise da interação de um campo magnético alternado com uma parte controlada.
O Sistema de Gestão da Qualidade (SGQ) da Mashproject LLC está em conformidade com os requisitos da norma GOST R ISO 001-2015 (ISO 9001:2015).
Aplicativo :
– Controle de qualidade do tratamento térmico, tratamento térmico termomecânico e químico;
– Controle local das camadas superficiais de materiais ferromagnéticos;
– Medição da dureza, propriedades mecânicas e estrutura dos produtos;
– Identificação do estado de tensão;
– Classificação e determinação da qualidade do material.
Vantagens:
- Alta precisão e estabilidade das leituras do instrumento devido à magnetização e desmagnetização de baixa frequência do produto controlado.
- Conversão automática das características magnéticas medidas no valor do parâmetro controlado (por exemplo, em espessura em milímetros).
- Carcaça compacta e resistente a impactos com uma alça que pode ser fixada em diferentes posições e usada como suporte.

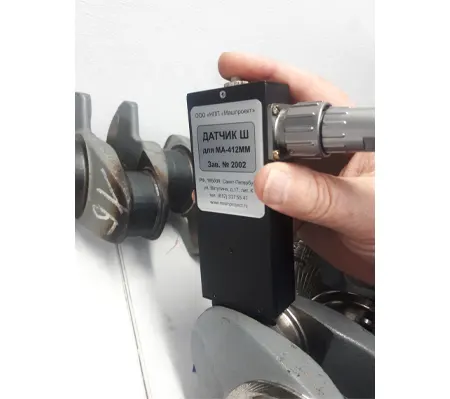

- Possibilidade de equipar com sondas de diversos tamanhos e configurações.
- O formato das pontas polares substituíveis do eletroímã pode ser personalizado.
Objetos controlados:

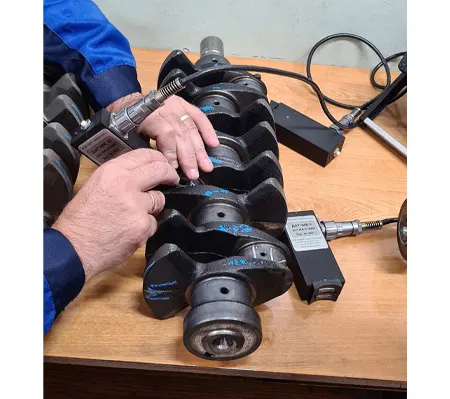

- Virabrequins, engrenagens, laminadores, tubos.
- Componentes de máquinas e mecanismos.
- Estruturas de pontes.
- Elementos do chassi de veículos de esteira.
Exploração
O medidor de força coercitiva MA-412 possui uma carcaça resistente a impactos e dimensões compactas. O suporte especial pode ser fixado em diferentes posições para facilitar a leitura ou usado como alça para transportar o aparelho.
O analisador magnético de metais MA-412 (medidor de força coercitiva) pode ser usado em campo, oficina ou laboratório. Uma importante vantagem do instrumento é a capacidade de classificá-lo por tipo de aço.
O princípio de funcionamento do dispositivo baseia-se na análise da interação de um campo magnético alternado com uma peça controlada. As características magnéticas dependem de múltiplas propriedades físico-químicas e estruturais, tais como dureza, limite de escoamento, resistência à tração, temperatura de revenido, composição química, tipo de aço ou ferro fundido, dureza da camada endurecida, resistência ao impacto, estado de deformação, etc. Caso todos os parâmetros sejam aproximadamente constantes (tipicamente dentro do mesmo produto), o analisador magnético permite revelar as anomalias associadas à condição do material.

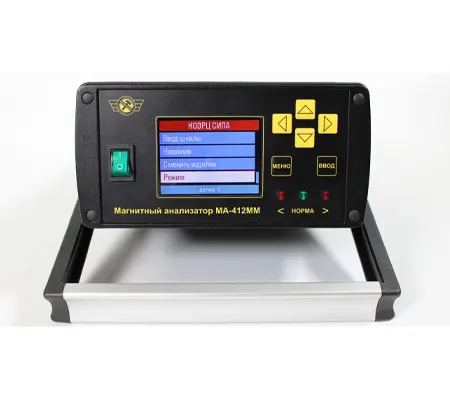

Após estabelecer a correlação entre a força coercitiva e o parâmetro de interesse, ela pode ser registrada na memória do dispositivo como uma relação entre a característica magnética e o parâmetro controlado no modo de operação “CONFIGURAÇÃO DE ESCALA”. As leituras serão exibidas nas unidades necessárias, por exemplo, em unidades de dureza ao medir a qualidade do tratamento térmico ou em milímetros ao medir a espessura da camada endurecida.
Para estudar a correlação mencionada acima e registrá-la na memória do dispositivo, é necessário fabricar amostras de controle (AC) de força coercitiva, dependendo do tipo de relação entre os parâmetros medidos e de saída.
Requisitos para controle de amostras
Para configurar o dispositivo, o sensor de corrente (CS) deve possuir apenas um parâmetro variável, dependendo da característica magnética selecionada, e os demais parâmetros devem permanecer inalterados. A tecnologia de fabricação e o procedimento de certificação do CS são desenvolvidos de acordo com cada caso específico.
Os CS são fabricados diretamente a partir da peça investigada. É necessário analisar a composição química do material e, se possível, selecionar amostras com valores médios de teor de impurezas que afetem a característica magnética selecionada.
É possível que o CS precise ser substituído ao longo do tempo devido a alterações no teor de impurezas do material, o que pode influenciar a característica magnética selecionada.
São necessárias de 2 a 10 unidades de CS para o controle de um parâmetro de um produto fabricado com o mesmo tipo de material. A primeira e a última CS devem corresponder aos valores mínimo e máximo do parâmetro controlado, respectivamente, e as CSs intermediárias devem ser distribuídas uniformemente ao longo da faixa entre os valores mínimo e máximo do parâmetro controlado.
O comprimento da parte controlada não deve ser inferior a 70 mm . Se a superfície do item controlado não for plana, é necessário utilizar pontas polares adicionais do eletroímã para garantir uma conexão magnética confiável entre o eletroímã e a área controlada.
Especificações técnicas
| Parâmetro | Valor |
| Propriedades magnéticas controladas | Hc, Br, Bs, Hc/Br |
| Intensidade máxima do campo de magnetização pulsado | não menos que 50 kA/m (versão básica) |
| frequência de magnetização reversa | 1 Hz |
| Profundidade de magnetização do produto controlado | até 6 mm |
| Precisão da estimativa da corrente de desmagnetização | ±1% |
| O parâmetro medido é a espessura da camada endurecida. | até 6 mm |
| Exibição dos resultados | digital, em unidades relativas |
| Tempo por ciclo de medição | até 5 segundos (dependendo da tarefa) |
| tempo de configuração do modo de operação | não mais que 1 minuto |
| Tempo de operação contínua do dispositivo | não menos que 8 horas |
| Número de relações de correlação registradas | 10 |
| Alarme de limite com indicação (MAIOR, MENOR, NORMAL) | sim |
| Fonte de energia | Alimentação CA 220 V 50 Hz ou bateria interna. |

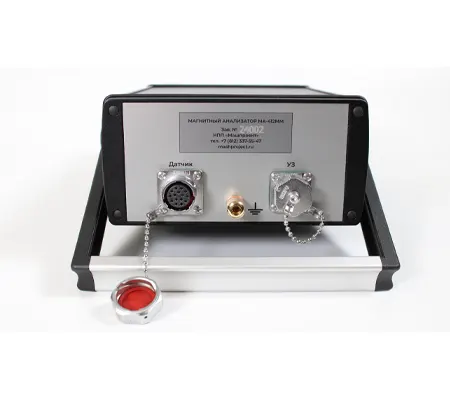

| Comprimento do cabo de conexão | não menos que 1400 mm |
| Dimensões da unidade eletrônica | 200x160x80 mm |
| Dimensões da sonda | 110x110x65 mm |
| Peso da unidade eletrônica | 2,5 kg |
| Peso da sonda | 0,5 kg |
| Temperatura ambiente | de +5 a +40°C |
| Garantia | 18 meses |
| Vida útil | 5 anos |
Conjunto de entrega
Conjunto básico de entrega:

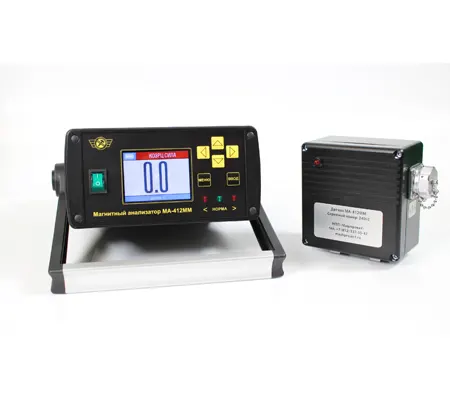

- Unidade eletrônica – 1 peça
- A sonda – 1 peça
- Cabo de conexão – 1 unidade
- Carregador – 1 unidade
- Manual de instruções – 1 unidade
- Estojo para transporte e armazenamento – 1 unidade
Acessórios disponíveis mediante solicitação:
- Sondas adicionais de vários tamanhos e configurações – 1 unidade
- Amostras de controle de força coercitiva – 1 peça
- Blocos de referência – 1 peça
- Bateria adicional de 14,4 V – 1 unidade
