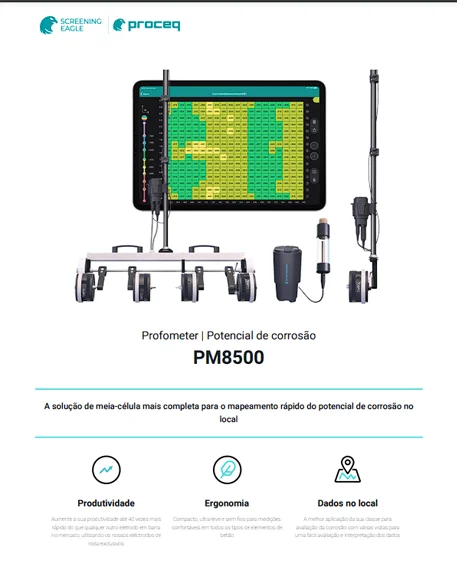

Mapeamento de potencial de corrosão – PM8500

A solução de meia-célula mais completa para o mapeamento rápido do potencial de corrosão no local

  •  A aquisição de dados mais rápida do mundo utilizando os nossos eléctrodos de roda exclusivos
  •  Capacidades inigualáveis com análise e visualização de dados em tempo real
  •  Sensor de luz e sem fios para medições confortáveis
Software avançado para a análise da probabilidade de corrosão no local, ligado ao sensor mais compacto e aos eléctrodos de roda únicos para o rastreio mais rápido da área

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Productivity-10.svgProdutividade

Aumente a sua produtividade até 40 vezes mais rápido do que qualquer outro elétrodo em barra no mercado, utilizando os nossos eléctrodos de roda exclusivos



https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/web-icons-ergonomics.svgErgonomia

Compacto, ultra-leve e sem fios para medições confortáveis em todos os tipos de elementos de betão



https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/web-icons-on-site-data.svgDados no local

A melhor aplicação da sua classe para avaliação da corrosão com várias vistas para uma fácil avaliação e interpretação dos dados



Veja mais sobre este produto no site Screening Eagle

Veja mais produtos da categoria Ensaios Não Destrutivos



Especificação

Software for Aplicativo Profometer Corrosão


Aplicativo Profometer Corrosão

Especificações técnicas
Unidade de visualização
Qualquer Apple iPad compatível (iOS 11.0 e superior)
Modos de medição
– Modo básico
– Modo especialista
– Varrimento pontual (elétrodo de barra)
– Varrimento de linha (elétrodo de roda)
– Varrimento de área (elétrodo de roda)
– Grelha fixa (elétrodo de barra)
– Grelha flexível e variável (eléctrodos de roda)
– Modo de memorização automática (elétrodo de barra)
– Configuração da grelha (Origem das coordenadas; Tamanho da grelha; Tamanho da célula; Direção de medição; Padrão de medição)
– Eliminar e substituir informação (Células; Linhas; Varrimento completo)
Saltar dados (Células; Linhas; Distância fixa)
– Pausa e retomar
– Parar e iniciar
Modos de revisão
– Vista de potencial para apresentar um mapa de calor com os valores potenciais
– Vista de estatística – distribuição e gráfico cumulativo
– Vista de gráfico de lascas para apresentar as áreas mais corroídas com base na análise

Ver mais+

Funcionalidades avançadas
– Suporte para eléctrodos de cobre, prata, mercúrio e calomelano SCE – Correção da temperatura – Zoom in e out
Recursos de calibração
– Calibração de comprimento
Anotações no local
– Marcadores – comentários e notas de voz – Fotos – Geolocalização
Relatórios
– Conectividade com a nuvem – Integração do espaço de trabalho – Partilha através de URL – Diário de bordo automático – Exportação de dados brutos – Geração instantânea de relatórios
Formatos de exportação
– JPG (captura de ecrã) – PNG – CSV- HTML
Especificações da unidade de visualização*:
– Recomendamos o iPad Apple® mais recente (iPad com iOS 11.0 e superior) – Tamanho do ecrã: De 7,9″ a 12,9″ – Resolução: Até 2732 por 2048 – Memória: Até 2TB – Peso: Até 301 g / 10,6 oz- Câmara: Até 12MP Wide e 10MP Ultra Wide- Opcionais: USB-C, 5G, Face ID
Sensores do ecrã*:
– Scanner LiDAR (opcional) – Giroscópio de três eixos – Acelerómetro – Sensor de luz ambiente – Barómetro – GPS/GNSS incorporado

* Dependendo do modelo do iPad iPad é uma marca comercial da Apple Inc.; iOS é uma marca comercial registada da Cisco nos EUA e é utilizada pela Apple sob licença

PM8500 Especificações técnicas


Instrumento

Especificações técnicas
Tecnologia
Potencial de meia célula
Quantidade medida
Potencial de corrosão em milivolts [mV]
Ligação
Sem fios – Bluetooth
Profundidade de medição da cobertura
Primeira camada de vergalhão
Faixa de medição de tensão
-3000mV a +3000mV
Resolução
+-1mV

Ver mais+

Impedância de entrada
100MOhm
Precisão do codificador
+/- 0,5 mm / 0,02 in + 0,78% do comprimento medido Resolução: 3,3 mm / 0,13 in (128 passos / rotação)
Velocidade máxima de digitalização
1 m/s – 3,3 pés/s
Área máxima de varrimento
100m x 100m – 328ft x 328ft/s
Dimensões
Unidade do sensor
(127 x 59 x 56)mm / (5 x 2,3 x 2,2)in sem suporte (127 x 98 x 72)mm / (5 x 3,9 x 2,8)in com suporte
Elétrodo de haste
D= 36mm x 155mm / D=1.4 in x 6.1in com tampa de proteção
Elétrodo de uma roda
(194 x 138 x 127)mm / (7.6 x 5.4 x 5)pol. sem haste telescópica (2000 x 138 x 127)mm / (78.7 x 5.4 x 5)pol. com haste telescópica estendida (700 x 138 x 127)mm / (27.6 x 5.4 x 5)pol. com haste telescópica puxada
Elétrodo de quatro rodas
(830 x 350 x 140)mm / (32,6 x 13,8 x 5,5)pol. sem haste telescópica (2150 x 830 x 140)mm / (84,6 x 32,6 x 5,5)pol. com haste telescópica estendida (840 x 830 x 140)mm / (32,8 x 32,6 x 5,5)pol. com haste telescópica puxada
Peso
Unidade do sensor
150g / 0.33 lbs sem suporte 220g / 0.49 lbs com suporte
Elétrodo de haste
120g / 0.26 lbs sem cabo / sem sulfato de cobre, sem caixa de interface
Elétrodo de uma roda
2000g / 4.41 lbs sem fluido, com caixa de interface e haste telescópica + 435g / 0.96 lbs incluindo fluido
Elétrodo de quatro rodas
6900g / 15.2 lbs sem fluido + 435g / 0.96 lbs por roda incluindo fluido
Kit padrão (todos os itens, incluindo a mala de transporte)
7400g / 16.3 lbs
Kit de uma roda (todos os itens, incluindo a caixa de transporte)
2900g / 6.39 lbs
Kit de quatro rodas (todos os itens incluindo a caixa de transporte)
17660g / 38.93 lbs
Bateria
1xAA (NiMH) recarregável ou não recarregável Removível Segura para voo 8 horas de autonomia Carregador USB-C
Condições ambientais
Humidade <95% HR, sem condensação Temperatura de funcionamento: -10ºC a +50ºC

Aplicações

  • Identificação de áreas de corrosão em estruturas de betão armado
  • Estimativa do potencial de corrosão dos varões
  • Estimativa da durabilidade do betão
  • Investigação de falhas estruturais
  • Avaliação da eficácia das reparações de corrosão
