Medidor de dureza portátil – Equotip 550 UCI | Proceq
O principal sistema de medição de impedância de contato ultrassônico com recursos avançados
- Versatilidade incomparável devido às cargas de teste HV1, HV5 e HV10 em uma única sonda
- Carga de teste ajustável com patente pendente para maior precisão em uma ampla gama de aplicações
- Poderoso dispositivo de medição do mercado embalado em um chassi robusto
Eficiência Eficiência multiplicada por dois com três cargas em uma única sonda HV1, HV5 e HV10, além da possível combinação com portáteis Rockwell e Leeb em um único dispositivo.
Produtividade Recursos com assistentes, orientações para o usuário, visualizações personalizadas e feedback na tela para reduzir imprecisões nas medições que podem ser causadas pelo operador.
Experiência do usuário Orientações para o usuário, assistentes inteligentes para seleção de materiais e sondas, e relatórios prontos através de uma poderosa funcionalidade de relatórios integrada, que facilitam até mesmo rotas de medições curtas.
Especificação
Especificações técnicas da Plataforma Equotip 550
Especificações técnicas da Plataforma Equotip 550Tela sensível ao toque capacitiva colorida de 7”
Proteção de instrumentos
– IP54, totalmente robusto com invólucro que absorve choques,
– Proteção de tela Gorilla® Glass resistente a arranhões,
– Proteção de circuito e conector contra poeira, detritos, produtos químicos e picos de tensão
– Capa de tela adicional dobrável para proteção adicional durante armazenamento e transporte
Memória:
Memória flash interna de 8 GB (> 1.000.000 de medições)
Ver mais+
Combinação com outro método de teste: Leeb, Rockwell portátil (PRT)
Conectividade: Ethernet e USB-B (conexão com PC), USB-A (PRT), slots específicos para sonda
Bateria: 3,6 V, íon de lítio, 14.000 mAh
Duração da bateria: > 10h (no modo de operação padrão)
Tempo de carregamento: < 9h, < 5,5 h (carregador rápido externo)
Entrada de energia: 12 V +/- 25% / 1,5 A
Dimensões: 250 x 162 x 62 mm / 9,87 x 6,37 x 6,44 pol.
Peso: 1’525 g / 3,35 lbs. (incl. bateria)
Operação de umidade: < 95% UR, sem condensação
Temperatura de operação: (-) 10°C + 50°C / 14°F – 122°F
Certificação: CE, KC, FCC
Recursos do software Equotip 550: – Ferramenta de mapeamento de Zona Afetada pelo Calor (ZTA) – Relatórios totalmente personalizáveis – Visualizações personalizáveis – Assistente de verificação – Assistente de medição – Assistente de mapeamento – Integração em ambientes de teste automatizados (incluindo controle remoto) – Curvas de conversão personalizadas (1 ponto, 2 pontos, polinomial) – Criador de PDF integrado
Curvas de conversão aplicáveis para materiais: – Aço e aço fundido – Alumínio – Titânio Ti 6Al 4V – Ferro fundido – Incoloy 825 / 2.4858 – 304L/1.4307 – Liga 75/2.4630 – P/T91
Idiomas: Inglês, alemão, francês, italiano, espanhol, português, turco, chinês, coreano, russo, japonês, polonês, tcheco
Configurações regionais: Unidades métricas e imperiais, multilíngue e fuso horário
Suporte de áudio: Áudio digital completo
Software de desktop (Windows):
Software para PC: Equotip Link para download, gerenciamento e exportação de dados (CSV, PNG), gerenciamento de curva de conversão e para atualizações do software Equotip e Equotip Link em constante expansão
Suporte de idioma: Inglês, chinês, tcheco, alemão, espanhol, francês, italiano, coreano, japonês, polonês, português, russo, turco
Especificação Instrumento Equotip 550 UCI
Especificação Instrumento Equotip 550 UCIEscala nativa:
VH(UCI)
Escalas de conversão:
HLD, HB, HRC, HRA, HRB, HR15N, HR15T MPA (σ1, σ2, σ3)
Faixa de medição:
20-2000 alta tensão
Indentador:
Em conformidade com a norma ISO 6507-2, diamante Vickers 136°
Energia de impacto / Força de teste:
HV1 (9,8 N), HV5 (49 N), HV10 (98N) em uma sonda
Calibração credenciada:
Norma ISO/IEC 17025
Ver mais+
Conformidade com as normas: ASTM A1038 DIN 50159 GB/T 34205
Diretrizes: ASTM A370 ASME CRTD-91 DGZfP Diretriz MC 1 VDI / VDE Diretriz 2616 Artigo 1
Padrões de conversão: Curvas de conversão próprias da Proceq para ASTM E140 ISO 18265
Resolução de medição: 1 VH(UCI), 0,1 HRC
Medição de precisão: ± 2%
Desvio de medição (E): Inferior a DIN 50159 e GB/T 34205
Coeficiente de variação (R): Inferior a DIN 50159 e GB/T 34205
Peso: 245 g / 8,6 onças
Dimensões: 155 x ø 40 mm (6,1 x ø 1,57 polegadas) sem pé
Equotip 540 UCI
O modelo Proceq 540 UCI é uma alternativa pragmática e econômica ao modelo Equotip 550 UCI. Uma diferença é que o modelo Equotip 540 UCI não vem com um bloco de teste.
UCI HV1-HV10 Equotip 540 da Proceq testa materiais de granulação fina com qualquer formato, incluindo superfícies tratadas termicamente. A carga de teste ajustável patenteada permite uma ampla gama de aplicações de teste. O modelo UCI também funciona com os métodos de teste Leeb e Portable Rockwell (sondas vendidas separadamente).
Veja as diferenças entre os modelos do Equotip 540 e 550:
| Programas | Qualidades do software | Equotip 540 | Equotip 550 |
| Desempenho de medição de primeira classe de acordo com os padrões internacionais | Sim | Sim | |
| Grande variedade de recursos de salvamento e exploração de dados na unidade | Sim | Sim | |
| Navegação intuitiva na tela sensível ao toque e visualizações personalizadas | Sim | Sim | |
| Conversões de mudança rápida (UCI) | Sim | Sim | |
| Relatórios PDF padrão | Sim | Sim | |
| Relatórios PDF personalizáveis | Atualize para 550 | Sim | |
| Exportação de dados para PC via Equotip Link | Atualize para 550 | Sim | |
| Conecte sondas adicionais | Atualize para 550 | Sim | |
| Compensação automática para direção de impacto (Leeb D) | Atualize para 550 | Sim | |
| Curvas de conversão personalizadas | Atualize para 550 | Sim | |
| Assistentes interativos | Atualize para 550 | Sim | |
| Proteção por senha para bloqueio do dispositivo | Atualize para 550 | Sim | |
| Suporte multilíngue | Sim | Sim |
| Hardware | Qualidades de Hardware | Equotip 540 | Equotip 550 |
| Tela sensível ao toque potente com estrutura resistente | Sim | Sim | |
| Sonda Equotip Leeb D resp. UCI HV1-10 com cabos | Sim | Sim | |
| Estojo de transporte resistente | Sim | Sim | |
| Compatível com outras sondas Equotip | Atualize para 550 | Sim | |
| Bloco de teste | Atualize para 550 | Sim | |
| Placa comparadora de rugosidade superficial | Atualize para 550 | Sim | |
| Pasta de acoplamento | Atualize para 550 | Sim |
Aplicações
- Inspeção ultrassônica de soldas
- Inspeção ultrassônica de metais fundidos e forjados
- Superfícies tratadas termicamente

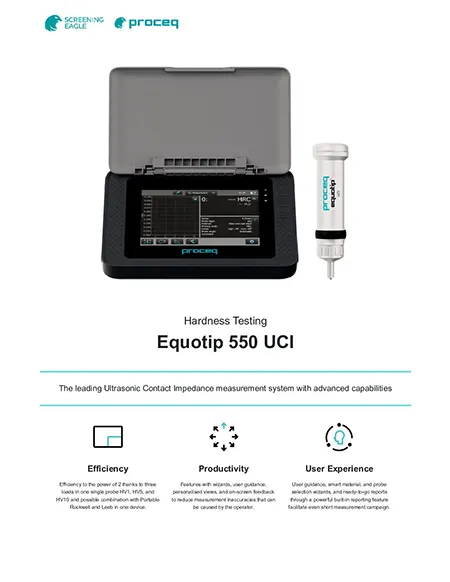

Download (PDF)
