Medidor de profundidade de fissuras 281M-C potencial elétrico

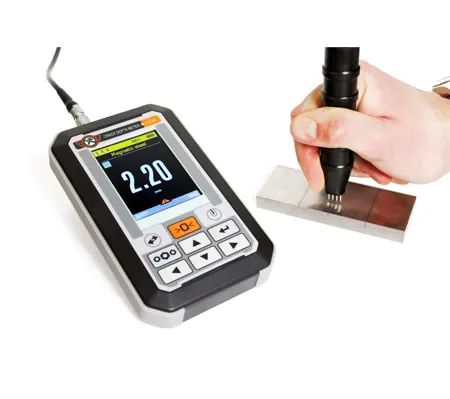

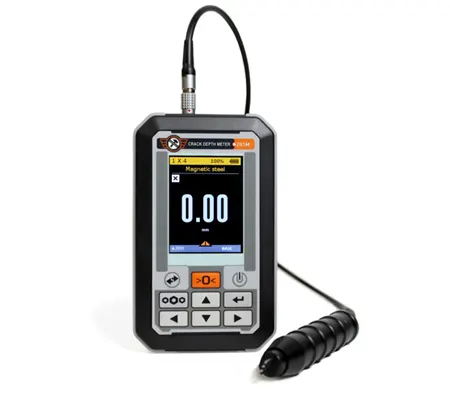

O medidor de profundidade de trincas 281M-C,  fabricado pela Mashproject LLC, é um dispositivo de alta precisão projetado para medir a profundidade de trincas na superfície de peças metálicas. O dispositivo garante a medição da profundidade de trincas que chegam à superfície de produtos feitos de materiais ferromagnéticos e não ferromagnéticos, bem como de alumínio.

Registrado no Registro Estatal Russo de Instrumentos de Medição, certificado nº.92789-24.

O medidor de profundidade de trincas 281M-C utiliza o método de potencial elétrico em corrente alternada, permitindo a medição rápida e precisa da profundidade de trincas de 0,5 a 100 mm. Os eletrodos de corrente são usados ​​para passar corrente contínua com frequência de 1 kHz na área do defeito medido. A tensão resultante da passagem da corrente ao longo das paredes do defeito é proporcional à profundidade do defeito e é determinada por meio de eletrodos receptores e uma unidade eletrônica.

O dispositivo é particularmente eficaz quando usado em combinação com métodos produtivos de detecção de fissuras: inspeção por partículas magnéticas, inspeção por líquido penetrante, correntes parasitas e outros métodos de controle.

Principais características do medidor de profundidade de fissuras 281M-C

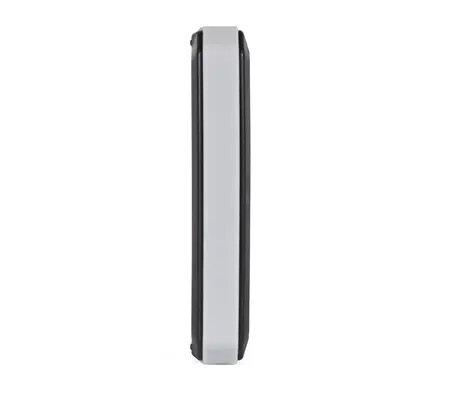

• Nova carcaça resistente a impactos, poeira e umidade.
• Possibilidade de criar configurações e calibrações adicionais com base em amostras do cliente.
• A tela colorida e brilhante com alto contraste facilita a leitura dos resultados das medições.
• Possibilidade de organizar um arquivo de dados em blocos nomeados de resultados de medição, com posterior transferência de dados para um computador para processamento.
• Software específico para processamento de dados em um PC.

Objetos de teste:

— Eixos, rolos, laminadores;
— Tubos, oleodutos e gasodutos;
— Vasos de pressão;
— Instalações de produção de energia;
— Peças de estruturas, máquinas e mecanismos

Vantagens operacionais do medidor de profundidade de fissuras 281M-C

• A caixa resistente a impactos garante a proteção segura do equipamento.

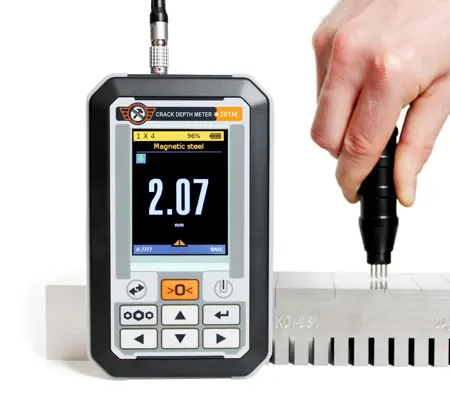

• Bloco de referência KO-281 para modelos de defeito (certificado nº 84019-21 no Registro Estatal Russo de Instrumentos de Medição) fabricado com material selecionado pelo cliente (ferromagnético, não ferromagnético ou alumínio) incluído no conjunto de entrega.
• Eletrodos móveis com mola, ideais para medições em superfícies curvas e irregulares.
• Definição de limites de controle, com indicação visual quando o resultado da medição excede os limites.
• A média do sinal ao realizar leituras "zero" garante um resultado de medição estável e preciso.
• Controle de produtos fabricados com materiais ferromagnéticos e não ferromagnéticos.
• A memória do dispositivo contém escalas para aços magnéticos (C20E2C), aços austeníticos (X10CrNiTi18-10) e ligas de alumínio (AlCu4Mg1).
• Ampla gama de estimativas de profundidade de fissuras, de 0,5 a 100,0 mm.
• Baixa influência das propriedades eletromagnéticas do material no resultado da medição.

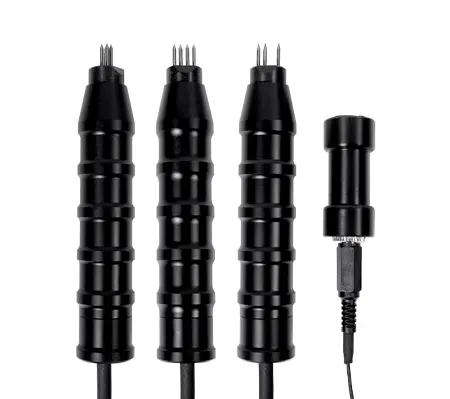

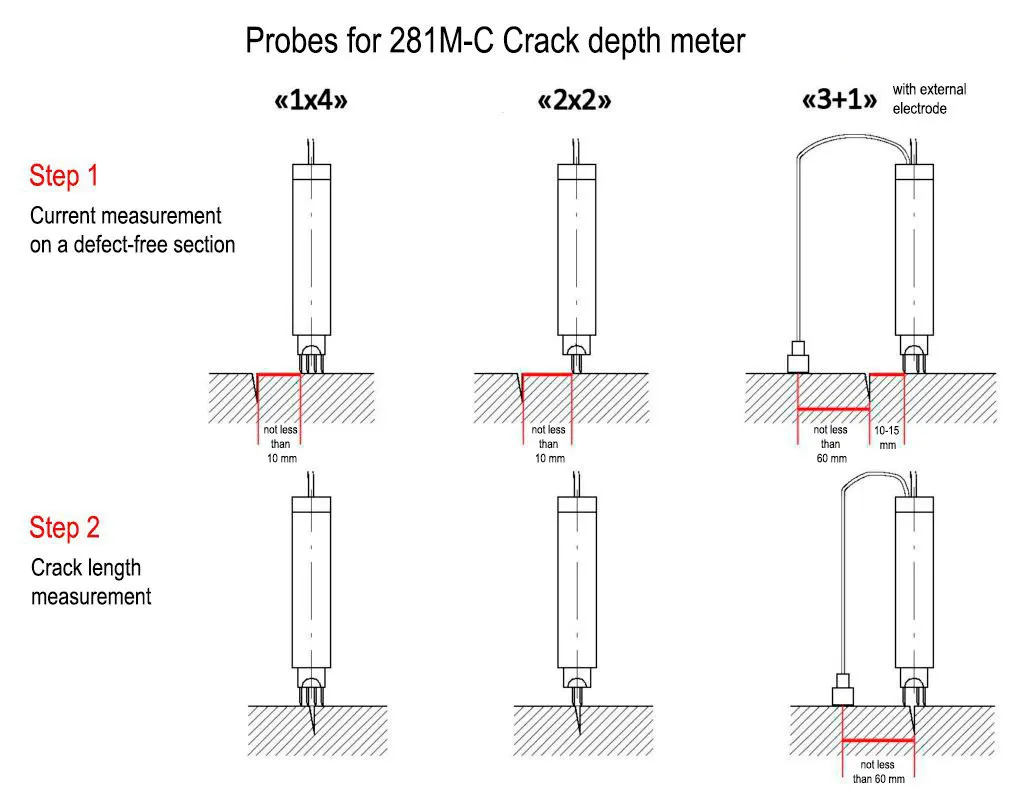

Sondas para medidor de profundidade de fissura 281M–C

Esquema de sondagem	Tipo	Projeto	Faixa de estimativa da profundidade da fissura	Características
	«1x4»	4 eletrodos em 1 fileira	0,5 – 100 mm	A sonda mais universal. Incluída no conjunto de entrega padrão.
	«2x2»	4 eletrodos em 2 fileiras	0,5 – 100 mm	Projetado para trabalhos em locais de difícil acesso (eixos finos, transições de filetes) e superfícies com fissuras muito próximas umas das outras.
	«3+1»	4 eletrodos: 3 eletrodos em 1 linha e 1 eletrodo externo.	0,5 – 100 mm	Sonda com eletrodo de corrente externo para controle de produtos fabricados com materiais ferromagnéticos (aço, ferro fundido). Utilizada principalmente para o controle de trincas profundas.

O medidor de profundidade de fissuras 281M-C está em conformidade com os requisitos do regulamento técnico da União Aduaneira TR CU 020/2011 “Compatibilidade eletromagnética de equipamentos técnicos”.
O Sistema de Gestão da Qualidade (SGQ) da Mashproject LLC está em conformidade com os requisitos da norma GOST R ISO 001-2015 (ISO 9001:2015) em relação à produção de dispositivos.
