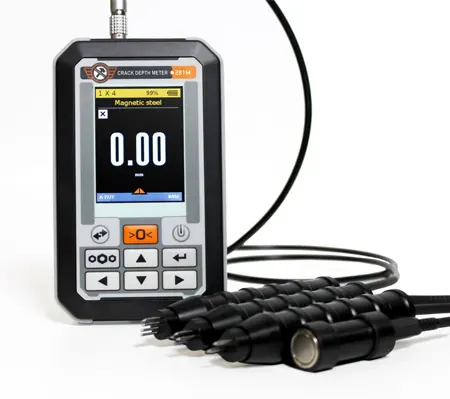

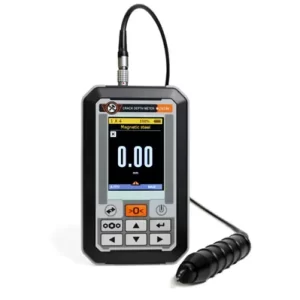

Medidor de profundidade de fissuras 281M-C potencial elétrico máximo

O medidor de profundidade de trincas 281M-C,  fabricado pela Mashproject LLC, é um dispositivo de alta precisão projetado para medir a profundidade de trincas na superfície de peças metálicas. O dispositivo garante a medição da profundidade de trincas que chegam à superfície de produtos feitos de materiais ferromagnéticos e não ferromagnéticos, bem como de alumínio.

Registrado no Registro Estatal Russo de Instrumentos de Medição, certificado nº.92789-24.

O medidor de profundidade de trincas 281M-C utiliza o método de potencial elétrico em corrente alternada, permitindo a medição rápida e precisa da profundidade de trincas de 0,5 a 100 mm. Os eletrodos de corrente são usados ​​para passar corrente contínua com frequência de 1 kHz na área do defeito medido. A tensão resultante da passagem da corrente ao longo das paredes do defeito é proporcional à profundidade do defeito e é determinada por meio de eletrodos receptores e uma unidade eletrônica.

O dispositivo é particularmente eficaz quando usado em combinação com métodos produtivos de detecção de fissuras: inspeção por partículas magnéticas, inspeção por líquido penetrante, correntes parasitas e outros métodos de controle.

Principais características do medidor de profundidade de fissuras 281M-C

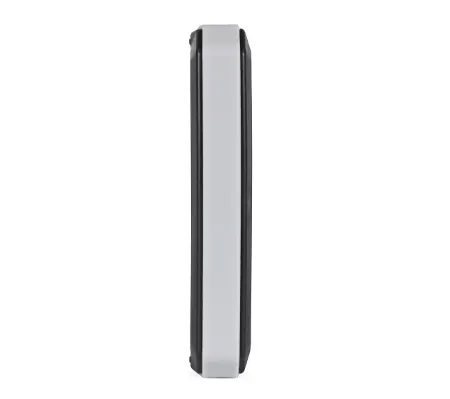

• Nova carcaça resistente a impactos, poeira e umidade.
• Possibilidade de criar configurações e calibrações adicionais com base em amostras do cliente.
• A tela colorida e brilhante com alto contraste facilita a leitura dos resultados das medições.
• Possibilidade de organizar um arquivo de dados em blocos nomeados de resultados de medição, com posterior transferência de dados para um computador para processamento.
• Software específico para processamento de dados em um PC.

Objetos de teste:

— Eixos, rolos, laminadores;
— Tubos, oleodutos e gasodutos;
— Vasos de pressão;
— Instalações de produção de energia;
— Peças de estruturas, máquinas e mecanismos

Vantagens operacionais do medidor de profundidade de fissuras 281M-C

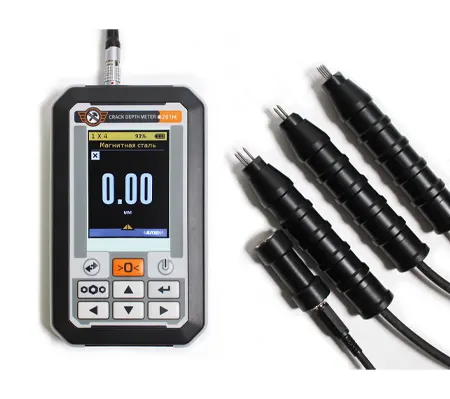

• O conjunto de entrega padrão inclui três sondas (“1×4”, “2×2” e “3+1”).

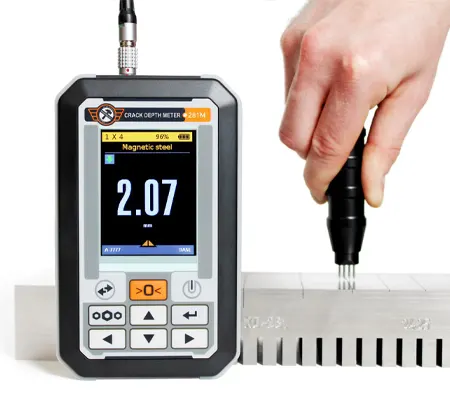

• Bloco de referência KO-281 para modelos de defeito (certificado nº 84019-21 no Registro Estatal Russo de Instrumentos de Medição) fabricado com material selecionado pelo cliente (ferromagnético, não ferromagnético ou alumínio) incluído no conjunto de entrega.
• A caixa resistente a impactos garante a proteção segura do equipamento.
• Eletrodos móveis com mola, ideais para medições em superfícies curvas e irregulares.
• Definição de limites de controle, com indicação visual quando o resultado da medição excede os limites.
• A média do sinal ao realizar leituras "zero" garante um resultado de medição estável e preciso.
• Controle de produtos fabricados com materiais ferromagnéticos e não ferromagnéticos.
• A memória do dispositivo contém escalas para aços magnéticos (C20E2C), aços austeníticos (X10CrNiTi18-10) e ligas de alumínio (AlCu4Mg1).
• Ampla gama de estimativas de profundidade de fissuras, de 0,5 a 100,0 mm.
• Baixa influência das propriedades eletromagnéticas do material no resultado da medição.
• Eletrodos móveis com mola, ideais para medições em superfícies curvas e irregulares.

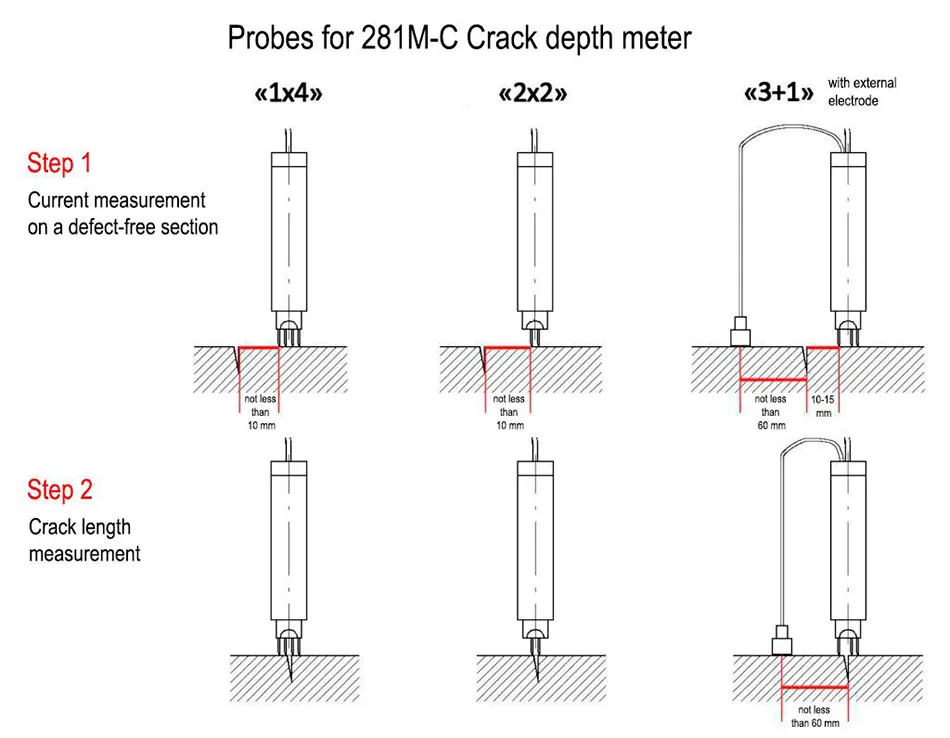

Sondas para medidor de profundidade de fissura 281M–C

Esquema de sondagem	Tipo	Projeto	Faixa de estimativa da profundidade da fissura	Características
	«1x4»	4 eletrodos em 1 fileira	0,5 – 100 mm	A sonda mais universal. Incluída no conjunto de entrega padrão.
	«2x2»	4 eletrodos em 2 fileiras	0,5 – 100 mm	Projetado para trabalhos em locais de difícil acesso (eixos finos, transições de filetes) e superfícies com fissuras muito próximas umas das outras.
	«3+1»	4 eletrodos: 3 eletrodos em 1 linha e 1 eletrodo externo.	0,5 – 100 mm	Sonda com eletrodo de corrente externo para controle de produtos fabricados com materiais ferromagnéticos (aço, ferro fundido). Utilizada principalmente para o controle de trincas profundas.

O medidor de profundidade de fissuras 281M-C está em conformidade com os requisitos do regulamento técnico da União Aduaneira TR CU 020/2011 “Compatibilidade eletromagnética de equipamentos técnicos”.
O Sistema de Gestão da Qualidade (SGQ) da Mashproject LLC está em conformidade com os requisitos da norma GOST R ISO 001-2015 (ISO 9001:2015) em relação à produção de dispositivos.
