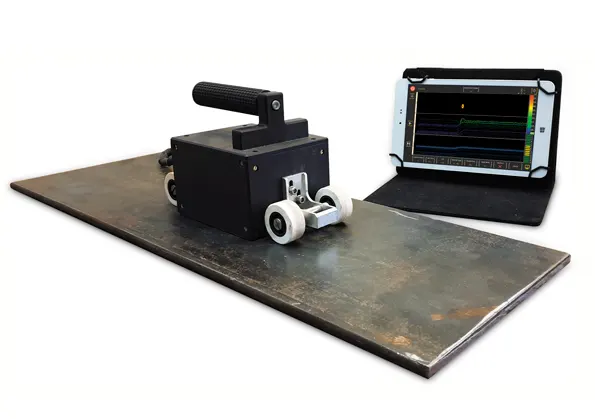

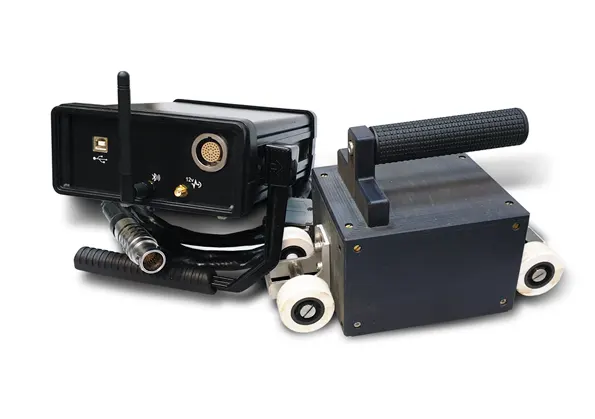

Sistema de teste eletromagnético de baixa frequência CORSAIR-16

O dispositivo multicanal CORSAIR-16 destina-se ao controle eletromagnético de itens metálicos quando o acesso é possível apenas por um lado. O dispositivo realiza a detecção e a avaliação quantitativa de perdas de metal (afinamento das paredes e corrosão por pite de diversas origens). O CORSAIR-16 permite a inspeção de superfícies de aquecimento de caldeiras, fornos de processo, fundos e paredes de tanques de armazenamento, tubulações
e vasos de pressão.

CARACTERÍSTICAS DO CORSAIR-18:

• Um único dispositivo para inspeção do fundo de tanques de armazenamento, tubulações (pelo
  lado externo) e inspeção em linha;
• Inspeção sem contato através de uma fenda e/ou revestimento de até 9 mm;
• Não é necessário retificar/limpar a superfície (exceto em caso de inspeção em linha).
• Ferrugem uniforme, incrustações, assim como água dentro de um recipiente ou tubo não ferroso,
  não afetam os resultados da inspeção;
• Avaliação comparativa dos defeitos detectados;
• Detecção e diferenciação de defeitos internos e externos em uma única execução;
• Sem zonas cegas durante os testes;
• Ausência de ímãs permanentes: o campo magnético alternado é criado pelo
  enrolamento de excitação do eletroímã. Devido a isso, o transdutor não
  atrai partículas magnéticas, não sofre magnetização e não
  perde suas propriedades com o tempo;
• Transferência de dados online sem fio para um laptop via Bluetooth;
• O valor (intensidade) do sinal depende da velocidade de movimento do transdutor –
  portanto, essa velocidade deve ser relativamente constante;
• Ampla faixa de frequência: de 1 a 30.000 Hz;
• O dispositivo pode ser calibrado com a aplicação de blocos de teste.

TIPOS DE TRANSDUTORES:

Dependendo das características dos objetos de teste e das tarefas de inspeção, o usuário pode aplicar diferentes transdutores
eletromagnéticos multicanal especializados :

• Transdutor com superfície de trabalho plana – para inspeção de tanques de armazenamento ou tubulações com diâmetro superior a 700 mm. O transdutor é instalado sobre uma base com rodas, permitindo movimentação estável e o ajuste da distância correta entre o transdutor e o objeto;
• Transdutores de superfície côncava (para se ajustarem ao diâmetro da tubulação) – para inspeção externa de dutos. O transdutor é instalado sobre uma base com rodas, permitindo movimento estável e ajuste da distância correta entre o transdutor e o objeto.
• Transdutores cilíndricos em linha – para inspeção em linha (ex.: tubulações de trocadores de calor);
• Transdutores de correntes parasitas para campo balanceado – para inspeção (detecção de trincas) de soldas, zonas de proximidade de solda e peças metálicas centrais.

APRESENTAÇÃO DE DADOS

Os dados de trabalho são apresentados na tela de um laptop ou tablet na forma de amplitude do A-Scan, fase do A-Scan ou C-Scan.

A janela A-Scan exibe simultaneamente linhas de mapeamento temporal para amplitude e fase dos sinais recebidos das sondas do transdutor. A grade de linhas resultante na tela representa um modelo 3D do lado oposto da parede do item inspecionado. Áreas de crescimento ou breves picos de valores de sinal indicam afinamento do metal ou corrosão por pite. A janela C-Scan apresenta os dados obtidos através do A-Scan como um plano codificado por cores.

Os dados recebidos são salvos em um arquivo. Em seguida, utilizando cursores na tela, o usuário pode obter dados quantitativos estimados sobre a extensão do afinamento do metal e da corrosão por pite. Para obter dados quantitativos com maior precisão, é necessário realizar a calibração em uma amostra de controle.

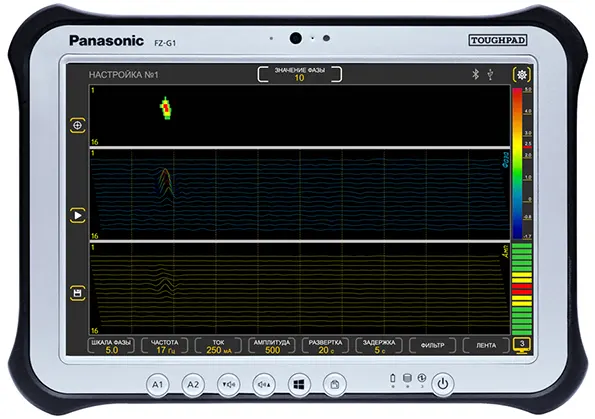

A captura de tela apresenta a visualização da detecção de um afinamento localizado do metal (diâmetro – 12 mm, profundidade igual a 40% da espessura inicial da parede de aço, folga de trabalho – 4 mm).
