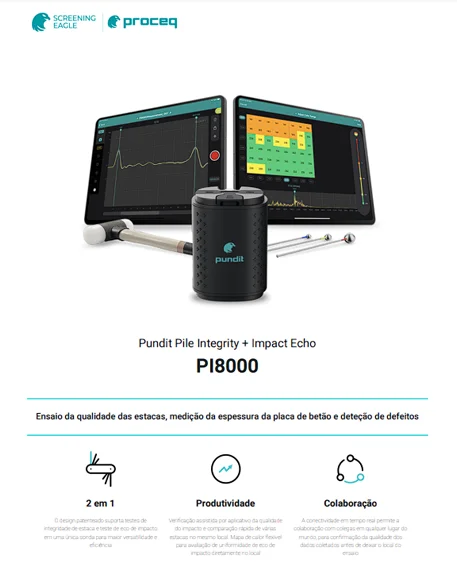

Ultrassom para concreto PROCEQ – PI8000

Ensaio da qualidade das estacas, medição da espessura da placa de betão e deteção de defeitos

  •  Múltiplas aplicações utilizando uma única sonda e aplicação
  •  Recolha de dados em tempo real com sonda sem fios
  •  Colaboração instantânea e segura com colegas

Solução única multi-aplicação para eco de impacto e integridade de estacas. 100% em tempo real. Dados totalmente rastreáveis.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Great%20handling-.svg2 em 1

O design patenteado suporta testes de integridade de estaca e teste de eco de impacto em uma única sonda para maior versatilidade e eficiência



https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Productivity-10.svgProdutividade

Verificação assistida por aplicativo da qualidade do impacto e comparação rápida de várias estacas no mesmo local. Mapa de calor flexível para avaliação de uniformidade de eco de impacto diretamente no local



https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Collaboration.svgColaboração

A conectividade em tempo real permite a colaboração com colegas em qualquer lugar do mundo, para confirmação da qualidade dos dados coletados antes de deixar o local do ensaio



Veja mais sobre este produto no site Screening Eagle

Veja mais produtos da categoria Ensaios Não Destrutivos



Especificação

Software for Pundit Impact App


Pundit Impact App

Especificações técnicas
Unidade display
Qualquer iPad Apple® compatível (iOS 11.0 e superior) ¹
Recursos de fluxo de trabalho
Comparação em um único local de todas as estacas
Disparo único ou mapa de calor flexível para eco de impacto
Marcação de defeito / objeto
Livro de registro para rastreabilidade total de teste e geração de relatório simplificado
Simultânea aplicação de configurações de filtro para todas as estacas
Display
Qualquer Apple® iPad compatível (iOS 11.0 e superior, consulte Appstore para obter detalhes)

Ver mais+

Medições
Monitoramento de impacto Excluir / Incluir impactos Detecção automatizada de picos Configurações de ganho automatizadas Suporte para estacas de grande diâmetro
Recursos de calibração
Calibração automatizada de velocidade de pulso
Recursos do espaço de trabalho

Colaboração com colegas

Sincronização em tempo real Livro de registro habilitado para Web Geração instantânea de relatórios

Conexões
Conexão Wi-Fi criptografada para tablet Apple® iOS, porta USB para módulo Wi-Fi
Especificações da unidade de exibição²:
Tamanho da tela: de 7,9 “a 12,9” Resolução: até 2732 por 2048 Memória: até 2 TB Peso: até 301 g / 10,6 oz Câmera: até 12 MP de largura e 10 MP ultra-wide Opcional: USB-C, 5G, Face ID
Sensores da unidade de exibição³:
LiDAR Scanner (opcional) Giroscópio de três eixos Acelerômetro Sensor de luz ambiente Barômetro GPS / GNSS integrado

1. Recomendação: os modelos mais novos aumentam o desempenho, o número de sensores e as capacidades opcionais. 2, 3. Dependendo do modelo do iPad

PI8000 Especificações técnicas

Instrumento

Especificações técnicas
Gama
>35 kHz, +/- 50 g
Frequência ressonante
> 50 kHz
Taxa de amostragem
400 kSPS
Peso
144 g (incluindo a bateria)
Bateria
Padrão AA, alcalina ou recarregável
Dimensões
85 x 56 x 59 mm

Ver mais+

Ligações
Bluetooth ® de baixo consumo, USB-C para carregamento e actualizações (USB-C para áreas restritas de Wi-Fi – a caminho)
Alcance de medição
Eco de impacto: espessura máxima = 60 a 80 cm, dependendo da qualidade do betão e do pêndulo selecionado Integridade da estaca: rácio máximo Comprimento/Diâmetro = 30 a 60, dependendo das condições do solo (solos duros a solos moles)

Aplicações

  • Sonda 2 em 1 para teste de estacas e placas de betão
  • Avaliação rápida das pilhas de betão
  • Avaliação do comprimento das estacas
  • Mapeamento da espessura da placa de betão
  • Detecção de defeitos internos tais como vazios ou delaminações
  • Inspecção de bens (edifícios, pontes, estacas)

Download (PDF)
