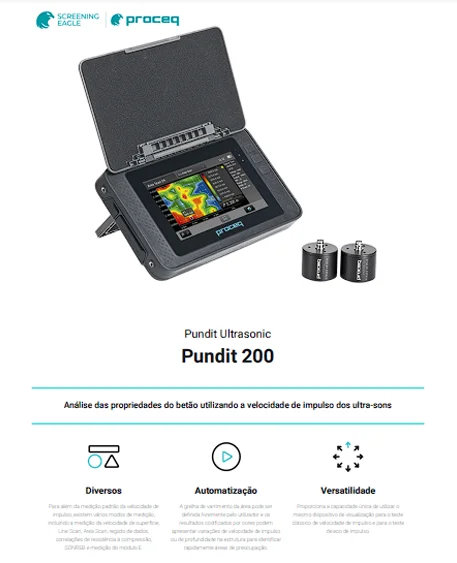

Ultrassom para concreto PROCEQ – Pundit 200

Análise das propriedades do betão utilizando a velocidade de impulso dos ultra-sons

  •  Conjunto completo de modos de medição
  •  Digitalização de áreas para testes de uniformidade
  •  O mesmo instrumento pode ser utilizado com transdutores pulso-eco

O melhor instrumento de teste ultrassónico da sua classe, com características superiores para testes no local

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Diverse.svgDiversos

Para além da medição padrão da velocidade de impulso, existem vários modos de medição, incluindo a medição da velocidade de superfície, Line Scan, Area Scan, registo de dados, correlações de resistência à compressão, SONREB e medição do módulo E.



https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Automation.svgAutomatização

A grelha de varrimento da área pode ser definida livremente pelo utilizador e os resultados codificados por cores podem apresentar variações de velocidade de impulso ou de profundidade na estrutura para identificar rapidamente áreas de preocupação.



https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svgVersatilidade

Proporciona a capacidade única de utilizar o mesmo dispositivo de visualização para o teste clássico de velocidade de impulso e para o teste de eco de impulso.



Veja mais sobre este produto no site Screening Eagle

Veja mais produtos da categoria Ensaios Não Destrutivos



Especificação

Pundit 200 Especificações técnicas

Instrumento

Especificações técnicas
Largura de banda
20 a 500 kHz
Tecnologia
Ultrasonic pulse velocity
Resolução de Medição
0.1 us
Tensão de pulso
±100 a ±450 V (UPV)
Ganho do receptor
1 a 10’000x (0 a 80 dB)
Frequência Nominal do Transdutor
24 – 500 kHz

Ver mais+

Forma de Pulso
Onda Quadrada
Atraso de pulso
–
Número de Canais
1
Software para PC
PL-Link para análise e exportação de dados para aplicações de terceiros
Visor
7″ unidade de ecrã táctil a cores (800 x 480 pixels) com um processador dual-core
Memória
>Memória flash interna de 8 GB
Ligações
USB host/dispositivo e Ethernet
Modos de medição
Velocidade de impulso Velocidade de superfície Registro de dados E-módulo Correlação de resistência à compressão Profundidade da fissura Varredura de linha Varredura de área
Faixa de medição
Até 15 m dependendo da qualidade do concreto
Características especiais
Zoom e scroll para uma inspecção A-Scan precisa Armazenamento a bordo e revisão de formas de onda Configurações acessíveis diretamente na tela de medição Cursor duplo para avaliação A-Scan manual Cursor separado para medir a amplitude do sinal Disparo automático e manual e limite de disparo ajustável pelo usuário Taxa de atualização do A-Scan de até 25 Hz
Transdutores
Transdutores Proceq disponíveis: 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponencial, 500 kHz e 250 kHz Shear WaveConnect transdutores de terceiros até 24 kHz, 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponencial, 500 kHz e 40 kHz contacto de ponto seco de onda de cisalhamento

Aplicações

  • Correlação entre a resistência à compressão do betão e das rochas
  • Correlação com o módulo de elasticidade das rochas
  • Mapeamento da homogeneidade do betão
  • Estimativa da resistência do betão utilizando o método SONREB
  • Avaliação da qualidade
