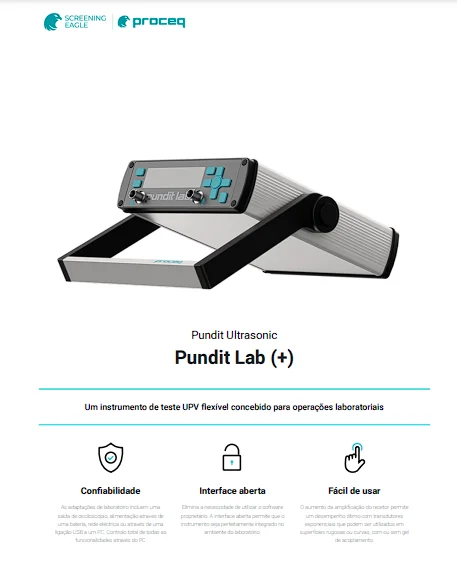

Ultrassom para concreto PROCEQ – Pundit Lab (+)

Um instrumento de teste UPV flexível concebido para operações laboratoriais

  •  Especificamente concebido para utilização em laboratório
  •  Pode ser integrado em software de terceiros, por exemplo, LabView
  •  Elimina a necessidade de amplificação externa quando utilizado com transdutores exponenciais

Acrescentando funcionalidade de laboratório ao instrumento de teste ultrassónico líder para betão

Confiabilidade

As adaptações de laboratório incluem uma saída de osciloscópio, alimentação através de uma bateria, rede eléctrica ou através de uma ligação USB a um PC. Controlo total de todas as funcionalidades através do PC



Interface aberta

Elimina a necessidade de utilizar o software proprietário. A interface aberta permite que o instrumento seja perfeitamente integrado no ambiente do laboratório.





Interface aberta fácil de usar

O aumento da amplificação do recetor permite um desempenho ótimo com transdutores exponenciais que podem ser utilizados em superfícies rugosas ou curvas, com ou sem gel de acoplamento.



Veja mais sobre este produto no site Screening Eagle

Veja mais produtos da categoria Ensaios Não Destrutivos



Especificação

Pundit Lab (+) Especificações técnicas


Instrumento

Especificações técnicas
Largura de banda
20 a 500 kHz
Tecnologia
Velocidade de pulso ultrassônico
Medindo a resolução
0,1 us
Tensão de pulso
±125 a ±500 V (UPV)
Ganho do receptor
1x, 10x, 100x, AUTO, Pundit Lab+ até 1000x
Frequência nominal do transdutor
24 – 500 kHz

Ver mais+

Forma de pulso
Onda quadrada
Atraso de pulso
–
Número de canais
1
PC Software
Pundit Link desbloqueia todos os recursos do Pundit Lab+
Tela
79 x 21 mm OLED de matriz passiva
Memória
> 500 valores medidos
Conexões
Conexão USB para PC
Modos de medição
Velocidade de pulso Velocidade de superfície Registro de dados Módulo E Correlação de resistência à compressão Profundidade de fissura
Faixa de medição
Até 15 m dependendo da qualidade do concreto
Recursos especiais
Interface aberta Estágio de ganho do amplificador integrado Carimbo de tempo real
Transdutores
Transdutores Proceq disponíveis: 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponencial, 500 kHz e 250 kHz Shear Wave Conecte transdutores de terceiros até 24 kHz, 54 kHz, 150 kHz, 250 kHz, 54 kHz Exponencial , contato de ponto seco de onda de cisalhamento de 500 kHz e 40 kHz

Aplicações

  • Correlação entre a resistência à compressão do betão e das rochas
  • Correlação com o módulo de elasticidade das rochas
  • Mapeamento da homogeneidade do betão
  • Estimativa da resistência do betão utilizando o método SONREB
