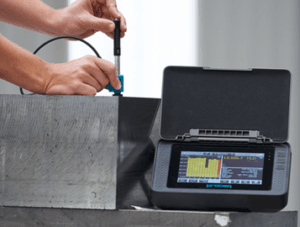

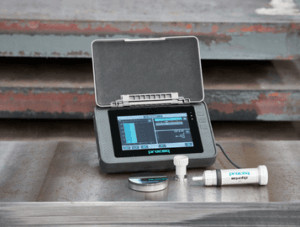

O medidor de durezas portátil Equotip 550 é uma ferramenta de medição de dureza portátil não destrutiva que é amplamente utilizada em diversos setores indústrias. Com sua tecnologia de ponta, esse equipamento é capaz de medir a dureza de diferentes materiais de forma precisa e confiável.
Consulte mais informações sobre o medidor de dureza portátil, suas propriedades, aplicações e vantagens.
O medidor de durezas portátil Equotip 550 é composto por três técnicas de medição de dureza portátil onde cada uma possui as suas características e particularidades:
Leeb ou Rebote
O método de Leeb para medir dureza é baseado em um princípio dinâmico de rebote. Uma ponta de metal duro em um corpo de impacto é empurrada por uma mola contra a superfície da peça que está sendo testada. Quando o corpo de impacto reage com a superfície de teste, a deformação da superfície resulta em uma perda de energia cinética. A comparação das velocidades Vi e Vr do corpo de impacto em uma distância precisa da superfície é usada para detectar essa perda de energia.
As velocidades são detectadas usando um ímã permanente no corpo de impacto que gera uma voltagem de indução na bobina do dispositivo de impacto. A voltagem detectada é proporcional à velocidade do corpo de impacto. A dureza é então medida a partir do processamento do sinal obtido.
Indicações de uso: Fundidos e forjados pesados como tarugos, motores, eixos e outros.
Rockwell portátil
O método de medição Rockwell é baseado em um teste estático que segue o método tradicional. Durante as medições com o medidor de durezas portátil Equotip Rockwell, um endentador de diamante é pressionado na peça em teste com uma força precisamente controlada. A profundidade da endentação do diamante é medida de forma contínua durante a aplicação e remoção da carga de teste. Para calcular a diferença, Δ = d2 – d1, é utilizada a profundidade de endentação d1 e d2 em duas cargas distintas. Este processo é conhecido como deformação plástica no método tradicional.
Indicações de uso: Peças finas e seriadas como parafusos, chapas de carro, roscas e outros.
UCI (Ultrasonic Contact Impedance) – Por ultrassom
O método por UCI, que significa em português Impedância por Contato Ultrassônico, utiliza uma pirâmide de diamante com a mesma forma que o equipamento tradicional de ensaio de dureza Vickers. Ao contrário do ensaio de dureza Vickers, não é necessário avaliar a endentação de forma ótica, permitindo medições rápidas e portáteis.
O método UCI excita uma haste em uma oscilação ultrassônica. A carga de teste, que varia na mesma sonda de 1 e 10 kg de força (HV1 – HV10), é aplicada por uma mola. Conforme o diamante é forçado para dentro do material, a frequência de oscilação da mola muda em resposta à área de contato entre o diamante e o material sendo testado. O instrumento detecta a mudança na frequência e converte-a em um valor de dureza, que é imediatamente exibido na tela.
O medidor de durezas portátil Equotip 550 UCI tem uma patente exclusiva que permite ajustar eletronicamente sua carga de teste, tornando-o capaz de aplicar cargas de 1 a 10 kg de força (HV1 – HV10) com a mesma sonda. Isso elimina a necessidade de várias sondas para atender a diferentes requisitos de normas. Além disso, o Equotip 550 UCI é fabricado em conformidade com três normas diferentes de medição de dureza portátil: ASTM A1038, DIN50159 e GB/T34205. Essas normas combinadas garantem alta precisão e repetibilidade nas medições. Essas são apenas algumas das muitas vantagens do medidor de dureza portátil Equotip 550 UCI em relação a outros equipamentos de medição de dureza.
Indicações de uso: técnica mais versátil, muito utilizada em soldas e peças de geometria complexa.
O medidor de durezas portátil Equotip 550 é utilizado em diversos setores, como indústrias metalúrgicas, aeroespaciais, de energia, de petróleo e gás, entre outras. Essa ferramenta é essencial para a medição da dureza de materiais como metais, plásticos, cerâmicas, compósitos e outros, permitindo avaliar a qualidade e integridade desses materiais, bem como garantir a segurança e confiabilidade de equipamentos e estruturas críticas.
Uma das principais vantagens do medidor de dureza portátil Equotip 550 é a sua portabilidade. Esse equipamento é leve e compacto, o que permite que seja facilmente transportado para diferentes locais de trabalho. Além disso, sua interface amigável e intuitiva torna o uso desse equipamento simples e eficiente, mesmo para profissionais que não possuem experiência em medições de dureza.
O medidor de durezas portátil Equotip 550 é capaz de medir a dureza de materiais com base em diferentes escalas de dureza, como a escala Vickers, Brinell, Shore e Rockwell. Essa variedade de escalas permite que esse equipamento seja utilizado para medir a dureza de diferentes materiais, desde os mais macios até os mais duros.
Além disso, o medidor de dureza portátil Equotip 550 oferece uma ampla gama de acessórios, como sondas e ajustadores, que permitem que o equipamento seja utilizado em diferentes tipos de medição. Esses acessórios permitem a medição em superfícies planas, curvas, em pontos de difícil acesso, entre outras possibilidades.
Outra vantagem do medidor de durezas portátil Equotip 550 é sua capacidade de armazenamento e análise de dados. Esse equipamento é capaz de armazenar as medições realizadas em sua memória interna, permitindo que os dados sejam posteriormente transferidos para um computador para análise e elaboração de relatórios. Essa funcionalidade torna o medidor de durezas portátil Equotip 550 uma ferramenta indispensável para profissionais que precisam realizar medições frequentes e necessitam de uma análise detalhada dos dados obtidos.
O medidor de durezas portátil Equotip 550 é uma ferramenta essencial para a medição da dureza de diferentes materiais, sendo amplamente utilizado em diversas indústrias. Sua portabilidade, variedade de escalas, acessórios e capacidade de armazenamento e análise de dados, fazem desse equipamento uma opção confiável e eficiente para profissionais que precisam realizar medições frequentes e precisas. Por todas essas razões, o medidor de durezas portátil Equotip 550 é considerado um dos melhores equipamentos de medição de dureza disponíveis no mercado.
