Medidor Ultrassônico por EMAT
O que é a tecnologia de Ultrassom por EMAT?
EMAT ou Transdutor Eletromagnético Acústico é uma técnica de Teste Ultrassônico (UT) que gera o som na peça inspecionada em vez do transdutor.
Um EMAT induz ondas ultrassônicas em um objeto de teste com dois campos magnéticos interagindo. Um campo de frequência relativamente alta (RF) gerado por bobinas elétricas interage com um campo de baixa frequência ou estático gerado por ímãs para gerar uma força de Lorentz semelhante a um motor elétrico.
Essa perturbação é transferida para a rede do material, produzindo uma onda elástica. Em um processo recíproco, a interação das ondas elásticas na presença de um campo magnético induz correntes no circuito receptor da bobina EMAT.
Para condutores ferromagnéticos, a magnetostrição produz tensões adicionais que amplificam os sinais a níveis muito mais elevados do que os obtidos apenas pela força de Lorentz. Vários tipos de ondas podem ser gerados usando diferentes combinações de bobinas de RF e ímãs.
Comparação de Tecnologia
Ultrassom Eletromagnético (EMAT) – Inspeção Sem Acoplante e Alta Confiabilidade
Como o som é gerado na parte inspecionada e não no transdutor, os EMATs têm as seguintes vantagens em relação aos transdutores piezoelétricos mais convencionais:
- Inspeção a seco. O EMAT não requer acoplamento para transmissão de som, o que o torna muito adequado para inspeção de peças muito quentes e muito frias, além de integração em ambientes automatizados.
- Impermeável às condições da superfície. O EMAT pode inspecionar através de revestimentos e não é afetado por poluentes, oxidação ou rugosidade.
- Implantação mais fácil do sensor. Por não possuir cunhas ou acopladores, a lei de refração de Snell não se aplica, e o ângulo do sensor não afeta a direção de propagação. Isso torna os transdutores EMAT mais fáceis de controlar e implantar.
- Capacidade de gerar modos SH. EMAT é o único meio prático para gerar ondas de cisalhamento com polarização horizontal (ondas SH) sem alta pressão mecânica ou acoplantes de baixa densidade que impeçam a varredura da peça.
- Seletividade de modo. A construção tipo antena da bobina EMAT, combinada com uma excitação multicíclica, proporciona grande especificidade no domínio da frequência, permitindo, assim, selecionar com precisão o modo de onda de interesse, o que é de grande importância para a geração e interpretação de ondas guiadas.
Ultrassom por EMAT

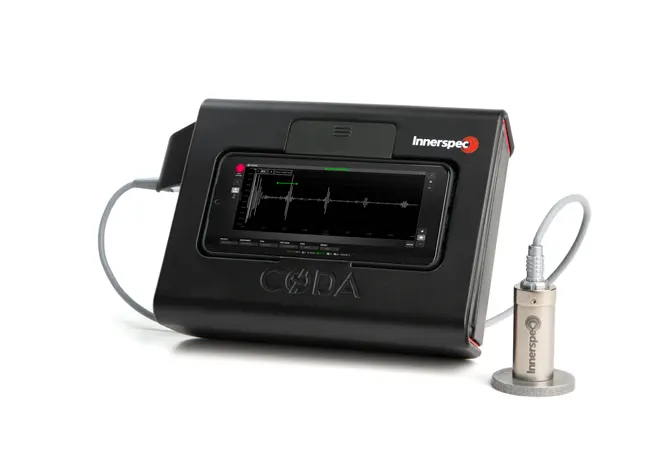

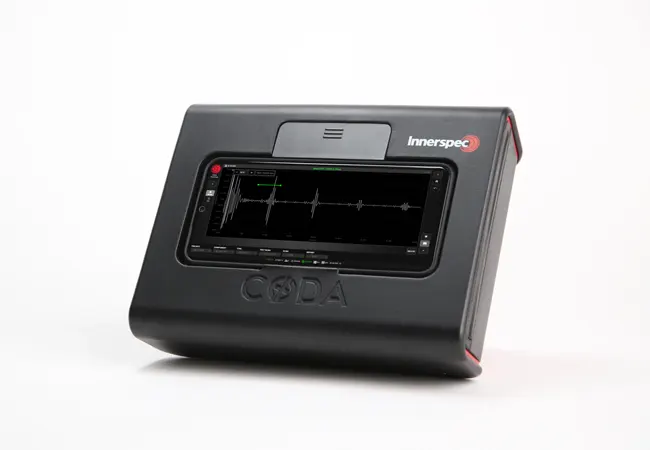

CODA (EMAT, DCUT, UT)
O CODA é o primeiro e único detector de falhas UT compacto e de alta potência
Capaz de trabalhar com sensores EMAT e piezoelétricos usando a tecnologia de pulsador patenteada da Innerspec.
O CODA utiliza a Plataforma Operacional Innerspec Technologies (ITOP) com o software de aplicação NDT-WEB. A tecnologia NDT-WEB da Innerspec permite acessar e operar o instrumento de qualquer celular, tablet, laptop ou desktop diretamente de um navegador web, independentemente do sistema operacional do dispositivo, e sem a necessidade de instalar arquivos ou aplicativos potencialmente perigosos. A conexão com o CODA é imediata através da porta Wi-Fi e Ethernet integradas.
Medição de Temperaturas Extremas
Capaz de medir temperaturas de 30 °C a 650 °C sem resfriamento ativo.
Não é necessário acoplante. Inspeção sem intervenção humana.
Alta precisão
Ótima precisão (12,7 μm – 0,0005”) e resolução lateral (até 3 mm – 0,125”).
Compatibilidade com superfícies ásperas
Capaz de inspecionar superfícies ásperas, sujas, oxidadas e revestidas com até 0,3 mm de espessura.
Excelente técnica de inspeção em materiais finos
Ultrassom por EMAT com 2 canais

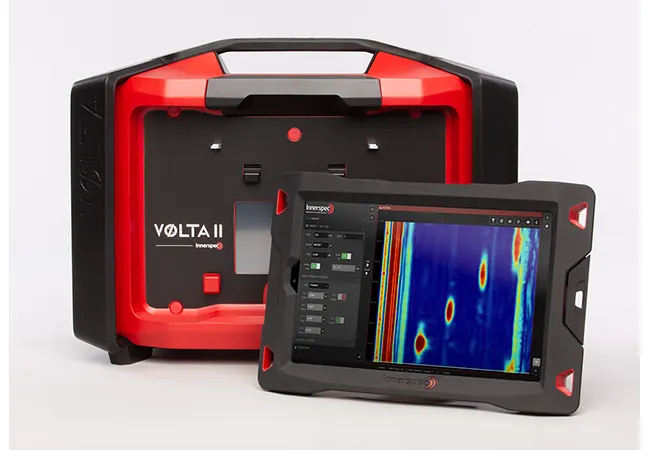

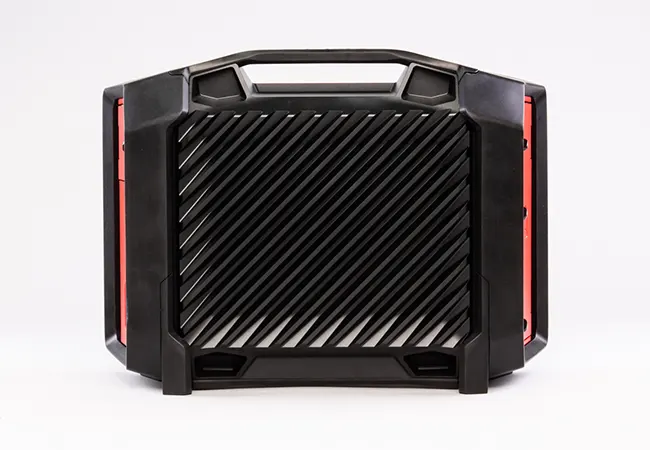

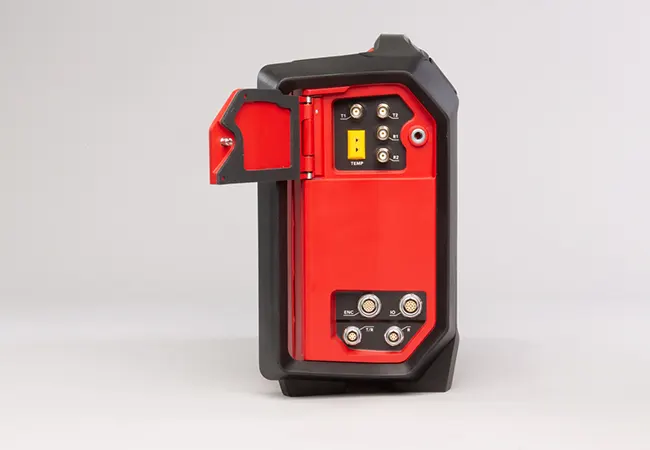

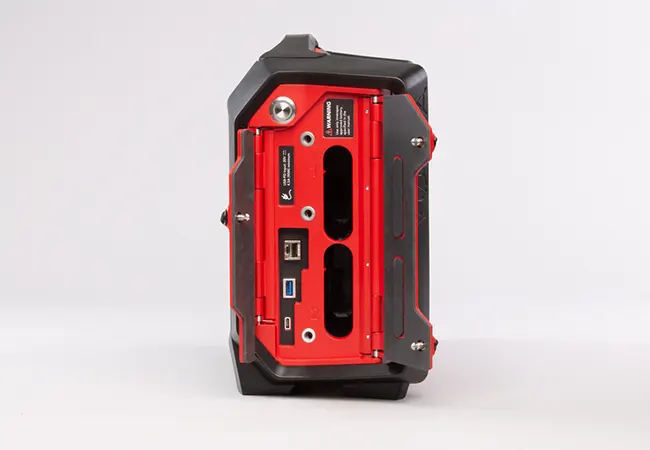

VOLTA 2
O VOLTA 2 é um instrumento ultrassônico portátil de alta potência e 2 canais, projetado especialmente para aplicações de Transdutores Eletromagnéticos Acústicos (EMAT)
Ele possui tecnologia de pulsador patenteada, capaz de gerar de 1 a 10 ciclos a até 1.000 Vpp para atender às aplicações EMAT de maior demanda energética em um pacote compacto e robusto.
INSPEÇÕES EM TUBOS E TANQUES
MRUT – UT de Médio Alcance (Ondas Guiadas)
O sistema proporciona varredura rápida em tubos sem revestimento ou com revestimento leve (3-4 mm) para detecção rápida e precisa de efeitos ao redor da circunferência do tubo.
Utiliza varredura axial para encontrar corrosão sob os suportes.
A varredura lateral (circunferencial) é utilizada para a detecção de defeitos em áreas inacessíveis do tubo até aproximadamente 3 m (~10 pés) do ponto de inspeção.
Proporciona inspeção rápida de paredes ou revestimentos de fundo até 1 m (3 pés) por passagem.
Técnica de onda guiada para inspecionar a parte superior (cabeça) de um trilho comum.
Técnica de onda guiada utilizada para inspecionar materiais finos, como revestimento de aeronaves e compósitos metálicos laminados finos de 0,5 mm a 6 mm.
Inspeção rápida de detecção de defeitos superficiais.
Inspeção de tubos autônomos com revestimento leve
O sistema proporciona varredura rápida em tubos sem revestimento ou com revestimento leve (3-4 mm) para detecção rápida e precisa de efeitos ao redor da circunferência do tubo.
Inspeção de suportes de tubos pela parte superior
Utiliza varredura axial para encontrar corrosão sob os suportes.
Inspeção de áreas inacessíveis pela lateral
A varredura lateral (circunferencial) é utilizada para a detecção de defeitos em áreas inacessíveis do tubo até aproximadamente 3 m (~10 pés) do ponto de inspeção.
Inspeção volumétrica de placas e tanques
Proporciona inspeção rápida de paredes ou revestimentos de fundo até 1 m (3 pés) por passagem.
Inspeção da cabeça do trilho
Técnica de onda guiada para inspecionar a parte superior (cabeça) de um trilho comum.
Inspeção de materiais finos onda guiada
Técnica de onda guiada utilizada para inspecionar materiais finos, como revestimento de aeronaves e compósitos metálicos laminados finos de 0,5 mm a 6 mm.
Inspeção de superfícies rápida detecação
Inspeção rápida de detecção de defeitos superficiais.

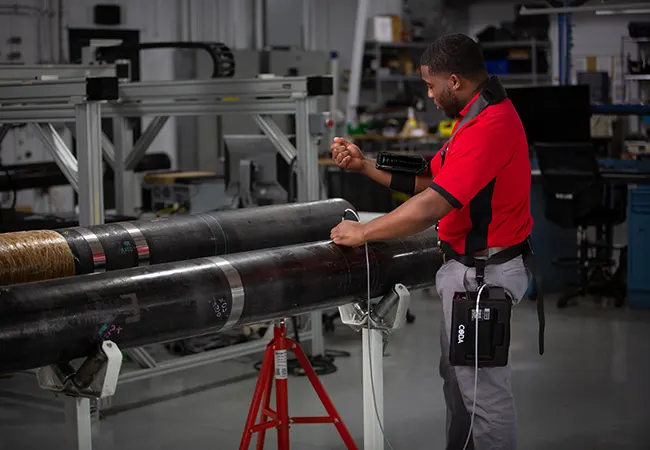

INSPEÇÕES EM TUBULAÇÕES
LRUT – UT DE LONGO ALCANCE (Ondas Guiadas)
Não há necessidade de anéis individuais para diâmetros diferentes. A tira pesa menos de 1 kg e cabe em uma mochila pequena
Sensores de fita adicionais disponíveis para cobrir diâmetros de até 48” e acima.
Não há necessidade de pressurizar os transdutores, as superfícies precisam apenas de um leve lixamento e as inspeções podem ser realizadas em superfícies pintadas.
Isso é particularmente relevante para racks de tubos com espaçamento limitado entre eles.
Reduzindo drasticamente os custos de manutenção, peças de reposição e reparos.
Usando um único colar axissimétrico. Focalização adicional usando um receptor e um scanner separados.
Material da tira magnetostritiva pode ser cortado em qualquer diâmetro
Não há necessidade de anéis individuais para diâmetros diferentes. A tira pesa menos de 1 kg e cabe em uma mochila pequena
kit padrão cobre todas as programações pela parte superior
Sensores de fita adicionais disponíveis para cobrir diâmetros de até 48” e acima.
Instalação muito rápida e ágil Não há necessidade de pressurizar os transdutores
As superfícies precisam apenas de um leve lixamento e as inspeções podem ser realizadas em superfícies pintadas.
Perfil baixo para locais de acesso limitado
Isso é particularmente relevante para racks de tubos com espaçamento limitado entre eles.
Transdutor único para todo o perímetro do tubo
Reduzindo drasticamente os custos de manutenção, peças de reposição e reparos.
Triagem rápida de tubulações Usando um único colar axissimétrico.
Focalização adicional usando um receptor e um scanner separados.
SELEÇÃO DE SENSORES
Linha completa para suas aplicações
SENSOR HT (650 °C)
Espessura em peças pouco anisotrópicas em temperaturas extremas.
Contato contínuo de 200 °C / 650 °C por até 5 s. Ideal para aço carbono até 650 °C.
SENSOR SH ESPIRAL
Sensor pequeno para medições de espessura. Ideal para aço.
SENSOR L-WAVE LARGE (LR) SCANNER
Medição de espessura e detecção de falhas em todos os materiais não magnéticos (não afetado pela orientação do sensor). Ideal para alumínio.
PIEZO DE ELEMENTO DUPLO DE ALTA TEMPERATURA
Transdutor de medição de espessura de elemento duplo para uso em ambientes extremos. Até 550 °C.
SENSOR HT (200 °C)
Espessura em peças de aço inoxidável e altamente resistentes em temperaturas extremas.
200 °C contato contínuo / 650 °C até 5 s.
SENSOR SH BUTTERFLY ALTA DESCIDA
Detecção de espessura e falhas com alta descida, até 7 mm.
SENSOR L-WAVE EXTRA GRANDE DE VARREDURA COM ELEVAÇÃO
Detecção de falhas em peças espessas de alumínio (toras, tarugos).

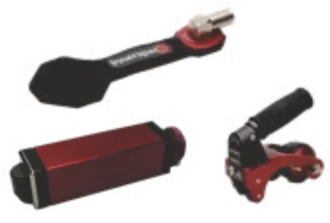

SENSORES UT ACOPLADOS A SECO (DCUT)
Medição de espessura para diâmetro interno de tubo, peças curvas complexas, locais de difícil acesso e escaneamento.
