Inspeção por Partículas Magnéticas (MPI): como detectar trincas superficiais que outros métodos não enxergam?

Por que a MPI ainda é insubstituível na inspeção industrial?

Há métodos de ensaio não destrutivo que parecem sofisticados demais para aplicações cotidianas — e há métodos simples, rápidos e devastadoramente eficazes para o que se propõem. A inspeção por partículas magnéticas (MPI, do inglês Magnetic Particle Inspection) é um deles.

Para a detecção de descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos — trincas de fadiga, dobras, costuras, inclusões —, a MPI entrega o que nenhum outro método entrega com a mesma rapidez e clareza visual: a descontinuidade se revela por contraste, diretamente sobre a superfície da peça, em tempo real.

A grande questão, na prática, é a seguinte: qual equipamento MPI é adequado para cada situação? Uma planta de produção com volume alto demanda uma unidade estacionária. Um inspetor em campo inspecionando um vaso de pressão ou uma estrutura de ponte precisa de portabilidade. Um laboratório de controle de qualidade exige reprodutibilidade e conformidade normativa.

A Mega Instrumentos representa a linha MPI completa da Mash NDT — projetada conforme padrões internacionais e com soluções para campo e laboratório. Este artigo explica como funciona o método e quando usar cada equipamento.

Como funciona a inspeção por partículas magnéticas

O princípio da MPI baseia-se no fenômeno de fuga de fluxo magnético. Quando um campo magnético é aplicado a uma peça ferromagnética, qualquer descontinuidade — trinca, inclusão, dobra — interrompe a continuidade do campo e provoca um vazamento localizado do fluxo magnético para a superfície da peça.

Ao aplicar partículas magnéticas — em forma de pó seco ou suspensas em líquido — sobre a superfície magnetizada, essas partículas são atraídas para os pontos de fuga de fluxo, formando uma indicação visível que revela a posição, o comprimento e a orientação da descontinuidade.

A inspeção pode ser realizada com iluminação branca (partículas coloridas) ou ultravioleta (partículas fluorescentes), sendo que a técnica fluorescente oferece maior sensibilidade para trincas finas em superfícies escuras ou rugosas.

O que a MPI detecta — e o que ela não detecta

É importante ser preciso sobre o escopo do método para evitar aplicações incorretas:

• Trincas superficiais abertas (fadiga, tratamento térmico, usinagem)
• Descontinuidades subsuperficiais próximas à superfície (até ~3–5 mm de profundidade)
• Dobras e costuras em forjados e fundidos
• Inclusões não-metálicas em aços

⚠️  O método NÃO detecta defeitos internos profundos nem funciona em materiais não ferromagnéticos (alumínio, aço austenítico, titânio). Para esses casos, o método indicado é ultrassom (UT), Eddy Current ou raio X.

A linha MPI da Mash NDT: equipamentos para cada situação

A Mash NDT fabrica equipamentos MPI projetados em conformidade com padrões internacionais, cobrindo desde inspeção portátil de campo até unidades estacionárias de alta produtividade.

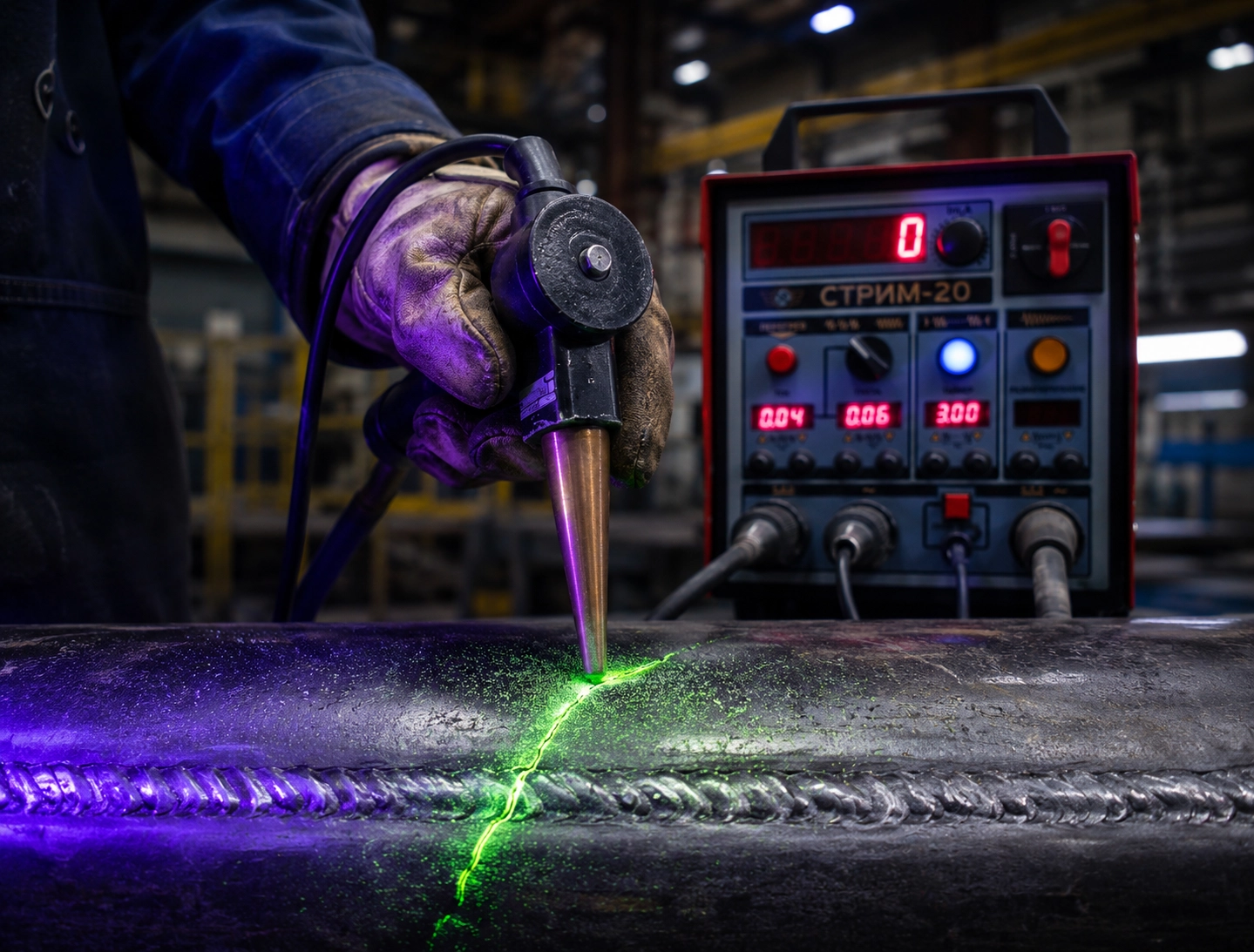

Detectores portáteis STREAM-15 e STREAM-20

Os detectores portáteis STREAM-15 e STREAM-20 são a solução da Mash NDT para inspeção de campo. Compactos, robustos e operáveis por um único inspetor, são projetados para trabalhar em situações onde levar a peça ao laboratório é inviável — inspeção in situ de componentes instalados, estruturas de grande porte e superfícies de difícil acesso.

A diferença entre os dois modelos está na capacidade de corrente e nas aplicações recomendadas:

Eletroímãs EMA-100 (CA) e EMA-200 (CA/CC)

Os eletroímãs EMA-100 e EMA-200 são equipamentos de magnetização por yoke (jogo) — método amplamente aceito por normas internacionais como ASTM E709, ISO 9934 e ASME Section V.

O EMA-100 (corrente alternada — CA) é indicado para detecção de trincas superficiais rasas. A corrente alternada concentra o campo magnético na camada superficial da peça (efeito de pele), o que maximiza a sensibilidade para descontinuidades abertas na superfície.

O EMA-200 (CA/CC — corrente alternada e contínua) oferece dupla funcionalidade: CA para trincas superficiais e CC para descontinuidades subsuperficiais mais profundas. É o modelo mais versátil da linha para inspeção de soldas e peças de geometria variada.

💡 Regra prática: use CA para trincas superficiais finas (fadiga, temperatura). Use CC para descontinuidades subsuperficiais ou quando a orientação da trinca é incerta.

Unidades estacionárias MPI

Para controle de qualidade em linha de produção ou laboratório, a Mash NDT oferece unidades estacionárias MPI que combinam alta produtividade com repetibilidade dos resultados. São indicadas quando há volume alto de peças a inspecionar e necessidade de documentação e rastreabilidade.

Lâmpada UV Tetra-M

A lâmpada ultravioleta Tetra-M completa o sistema para inspeção fluorescente. A técnica com partículas fluorescentes e iluminação UV é significativamente mais sensível do que a inspeção com luz branca — essencial em aplicações críticas como componentes aeroespaciais, nucleares e de geração de energia.

Quando usar MPI: aplicações por setor industrial

Como escolher o equipamento MPI certo para o seu caso

A seleção do equipamento MPI correto depende de três variáveis principais:

1. Onde a inspeção será realizada? Se a peça está instalada ou é de difícil remoção, o equipamento portátil (STREAM-15/20 ou eletroímã EMA) é a única opção prática. Se há volume de produção em bancada, a unidade estacionária entrega mais produtividade.
2. Qual é a natureza da descontinuidade que se busca detectar? Trincas superficiais finas: CA (EMA-100 ou EMA-200 em modo CA). Descontinuidades subsuperficiais: CC (EMA-200 em modo CC). Ambas as possibilidades: EMA-200 CA/CC.
3. Qual é o nível de sensibilidade exigido? Para aplicações críticas (nuclear, aeroespacial, geração de energia), a técnica fluorescente com a lâmpada Tetra-M é mandatória. Para inspeções industriais gerais, a técnica com luz branca atende.

Não tem certeza de qual equipamento Mash NDT é o certo para a sua aplicação? A Mega Instrumentos oferece suporte técnico especializado para identificar a solução mais adequada — e a possibilidade de demonstração in loco.

MPI como parte de um programa completo de END

A inspeção por partículas magnéticas é, por natureza, um método complementar. Em um programa robusto de END, ela tipicamente atua como triagem superficial rápida — e os resultados positivos (indicações) são aprofundados com outros métodos:

• Trinca superficial detectada pela MPI → medir profundidade com o Medidor de Trincas 281M (Mash NDT)
• Suspeita de descontinuidade interna → ultrassom UT8000 (Proceq) para inspeção volumétrica
• Verificação de tratamento térmico na região da solda → Coercímetro MA-412 (Mash NDT)
• Controle de dureza na zona afetada pelo calor → Equotip 550 UCI ou Equotip Live (Proceq)

A Mega Instrumentos representa tanto a linha Mash NDT quanto a linha Proceq/Mitcorp — o que significa que você pode estruturar um programa de END completo, do surficial ao volumétrico, com um único fornecedor e suporte técnico integrado.
