PHASE•X128: A inspeção avançada de soldas acaba de ganhar um novo padrão

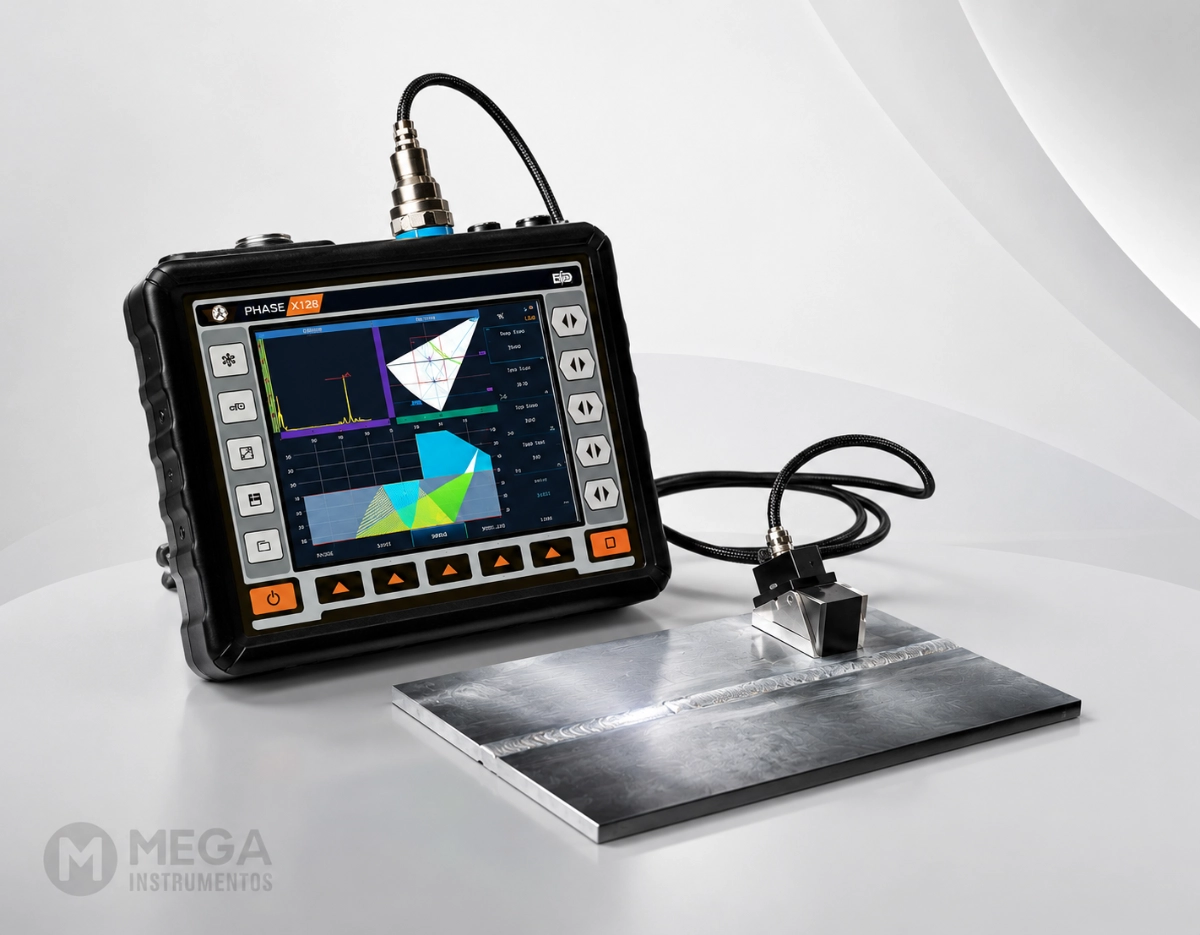

Há equipamentos que representam um passo incremental — e há equipamentos que redefinem o que é possível fazer em campo. O PHASE•X128, novo detector de falhas ultrassônico da Mash NDT, pertence à segunda categoria: é um instrumento que integra, em um único equipamento portátil de 2,5 kg, as duas técnicas mais avançadas de inspeção ultrassônica de soldas — Phased Array (PA) e TOFD (Time-of-Flight Diffraction) — com capacidade de operação simultânea.

A Mega Instrumentos tem a satisfação de anunciar a chegada do PHASE•X128 ao seu portfólio de soluções para Ensaios Não Destrutivos, ampliando a linha de detectores de falhas com um equipamento voltado às aplicações mais exigentes: inspeção automatizada de soldas (AUT), inspeção mecanizada (MAUT) e inspeção manual avançada.

Para inspetores que hoje precisam de dois ou três equipamentos distintos para cobrir PA, TOFD e UT convencional — o PHASE•X128 resolve tudo em uma única plataforma.

PA + TOFD simultâneos: por que isso importa

A inspeção de soldas de responsabilidade — dutos, vasos de pressão, estruturas offshore — exige a combinação de técnicas complementares. O Phased Array oferece imagem setorial (S-scan) com excelente caracterização de defeitos volumétricos; o TOFD oferece dimensionamento preciso de altura de descontinuidades com baixa dependência da orientação do defeito. Juntas, as duas técnicas atingem níveis de detectabilidade que nenhuma alcança isoladamente — e é por isso que códigos internacionais aceitam PA+TOFD como substituto pleno da radiografia industrial.

O PHASE•X128 foi projetado exatamente para esse cenário: opera simultaneamente com dois cabeçotes Phased Array de 64 elementos e dois pares de TOFD, permitindo inspeção de solda pelos dois lados em uma única passada. Com velocidade de geração de S-scan de 100 Hz, o equipamento suporta varredura de soldas a velocidades de 6 a 9 metros por minuto — produtividade de nível AUT.

Multigrupo: 4 grupos independentes por cabeçote PA

Cada cabeçote Phased Array pode ser dividido em até 4 grupos independentes — cada um com área de foco, tipo de sinal, tipo de varredura e parâmetros de gerador próprios. Na prática, isso significa até 8 grupos de PA + 2 canais TOFD trabalhando simultaneamente, com 4 varreduras ao vivo na tela. Para soldas espessas com zonas de cobertura ampliadas, esse recurso elimina passadas adicionais.

Recursos que aceleram o trabalho do inspetor | PHASE • X128

• Weld Wizard — configuração da geometria real da solda dentro do sistema: perfil, largura, variações de espessura, altura de raiz, zona termicamente afetada (ZTA), altura do reforço e posição do cabeçote. A imagem da solda em S-scan e B-scan é baseada no percurso real do feixe, com localização precisa do defeito dentro da geometria.
• Scan Plan Wizard — visualização dos percursos de feixe dentro da peça inspecionada, com configuração de grupo de elementos, tipo de varredura, passo e área de focalização. Garante cobertura otimizada antes de iniciar a inspeção.
• Configurador de scanner intuitivo — setup rápido do esquema de inspeção com até 2 cabeçotes PA + 2 pares TOFD, com configuração individual por grupo.
• Biblioteca de presets — combinações de cabeçote PA + sapata pré-configuradas para operação imediata.
• ACG e TCG — correção de ganho por ângulo e por profundidade (60 dB de faixa, 32 pontos) para avaliação imediata do tamanho equivalente do defeito.
• Modos de imagem completos — S-scan, L-scan de ângulo fixo, LS-scan composto, A-, B- e C-scan, com modo tela cheia e revisão detalhada de dados TOFD no próprio display.
• Gravação e análise em campo — gravação por encoder ou por velocidade, gerando protocolo completo de inspeção. Análise aprofundada dos arquivos diretamente no equipamento, antes mesmo de salvar.

Quatro equipamentos em um

A alternância rápida entre modos de operação transforma o PHASE•X128 em uma plataforma multifuncional:

O C-scan com cabeçotes PA lineares — com sapatas diretas, soft ou de imersão, além de roller probes — habilita mapeamento de espessura de parede traseira e inspeção de compósitos.

Ecossistema de scanners automatizados

O PHASE•X128 se conecta a uma família de scanners mecânicos e automatizados da Mash NDT — e também pode operar como unidade de aquisição com scanners de outros fabricantes (mediante especificação de interface e encoders):

• AutoWeldScan — scanner totalmente automatizado para inspeção de soldas circunferenciais (girth welds). Leve (3,5 kg), com dois motores e suspensão semi-independente flutuante que compensa irregularidades de superfície e variações de espessura na borda da solda. Configuração de até 2 PAs + 2×2 TOFD, controle remoto em quatro direções e, na versão full, sistema inteligente de posicionamento no centro da solda.
• AutoPAScan — scanner motorizado para AUT com configuração única que permite inspeção por um lado ou posicionamento de cabeçotes nos dois lados da solda. Eletrônica posicionada em um só lado garante movimento estável independente da construção da solda, cruzamento fácil de soldas longitudinais e ajuste manual conveniente durante o movimento.
• RollScan — roller probe Phased Array para inspeção de compósitos e materiais de superfície plana: detecção de laminação, porosidade e espessura de painéis. Roda em material elástico Aqualen garante alta qualidade de acoplamento, alta resolução e ótimo SNR.

Especificações técnicas em destaque:

Para quem é o PHASE•X128

O equipamento foi projetado para os cenários mais exigentes de inspeção ultrassônica:

• Oil & Gas e dutos — inspeção automatizada de soldas circunferenciais em campo (AUT), com produtividade de 6 a 9 m/min e operação de -35 °C a +50 °C.
• Vasos de pressão e caldeiraria — PA+TOFD como substituto da radiografia, eliminando isolamento de área e riscos radiológicos.
• Estruturas offshore e naval — inspeção mecanizada de soldas de alta responsabilidade com protocolo completo e rastreável.
• Aeroespacial e compósitos — modo i-Scan e RollScan para laminação, porosidade e mapeamento de espessura.
• Prestadores de serviço de END — um único equipamento que cobre PA, TOFD, UT convencional e mapeamento de corrosão, reduzindo o investimento em frota de instrumentos.

Com o PHASE•X128, a Mega Instrumentos passa a oferecer o espectro completo de inspeção ultrassônica: do UT convencional (UT8000) ao EMAT sem acoplante (CODA/VOLTA2), do detector sem preparação de superfície (VID-345) ao Phased Array + TOFD de nível AUT. Nenhum cenário de inspeção fica descoberto.
