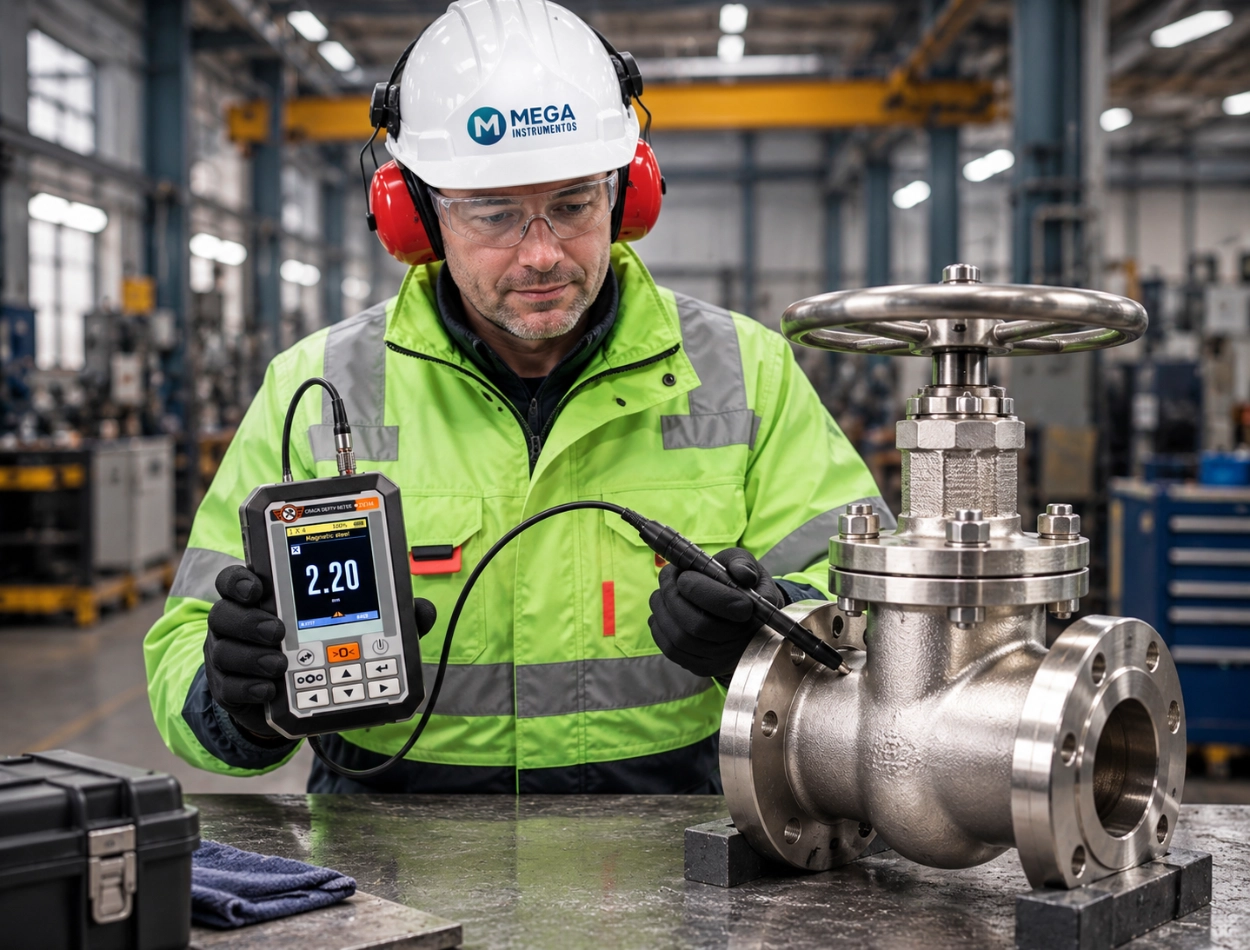

Medidor de Profundidade de Trinca 281M: quando a inspeção encontra a trinca, o 281M mede o tamanho do problema

Medidor de Profundidade de trinca: Detectar não basta: é preciso quantificar

Na linha de produção, encontrar uma trinca é só metade do trabalho de inspeção. Uma peça forjada com indicação de trinca superficial pode ser recuperável — remover o defeito por usinagem e seguir o fluxo — ou pode ser sucata. A diferença entre um destino e outro é um número: a profundidade da trinca em milímetros.

É exatamente essa a decisão que o inspetor de fabricação precisa embasar todos os dias. E aqui está a autoridade que o END confere na fábrica: diferente do campo, onde o inspetor apenas aponta e a engenharia decide, na linha de produção, quem tem indicação objetiva reprova, aprova ou libera para retrabalho — na hora, com a peça ainda na mão.

O Medidor de Profundidade de Trinca 281M, da Mash NDT (NPP Mashproject LLC), existe para dar esse número com precisão e velocidade: profundidade da trinca em milímetros, direto no display, sem decodificação de sinal e sem levar a peça ao laboratório. Neste artigo, explicamos como o método funciona, quais as especificações reais do equipamento e onde ele se encaixa no fluxo de controle de qualidade.

Como funciona o método eletropotencial

O 281M utiliza o método eletropotencial com aplicação de corrente alternada (AC). Eletrodos de corrente aplicam à peça uma corrente com frequência de 1 kHz na região do defeito. Como a trinca interrompe o caminho da corrente, forçando-a a contornar o defeito em profundidade, a tensão resultante — medida por eletrodos receptores — é proporcional à profundidade da trinca.

A medição acontece em duas etapas. Primeiro o zeramento: o equipamento lê a corrente em uma região íntegra do material, longe da trinca, calibrando-se automaticamente para aquele material e aquela condição de superfície. Em seguida, os eletrodos receptores são posicionados nas duas bordas da trinca e o resultado aparece no display, em milímetros.

A grande vantagem prática sobre outros métodos de quantificação está na forma do resultado:

• Resultado direto em milímetros — sem interpretação de ecos (como no ultrassom) e sem análise de impedância (como nas correntes parasitas). O display mostra o número que o inspetor precisa para decidir.
• Baixa influência das propriedades eletromagnéticas do material — o equipamento traz escalas de fábrica para aços magnéticos, aços austeníticos e ligas de alumínio, e permite criar configurações customizadas com amostras do próprio cliente.
• Rapidez operacional — zerar, posicionar, ler. Ideal para triagem de série na produção, onde dezenas de peças com indicação precisam de decisão rápida.
• Eletrodos móveis com mola — permitem medição em superfícies curvas e irregulares, com raio de curvatura a partir de 4 mm.

Especificações técnicas: medição e estimativa

Um ponto que merece precisão — e que muitos materiais comerciais simplificam de forma equivocada — é a diferença entre faixa de medição e faixa de estimativa. O 281M trabalha com as duas, e elas não são a mesma coisa:

Sondas: três opções para geometrias diferentes

A sonda define o alcance e a aplicação:

• Sonda «1×4» — a mais versátil, com 4 eletrodos em linha. Incluída no kit padrão e adequada à maioria das aplicações.
• Sonda «2×2» — 4 eletrodos em duas fileiras, projetada para áreas de difícil acesso (eixos finos, concordâncias/raios) e superfícies com trincas próximas entre si.
• Sonda «3+1» — 3 eletrodos em linha mais um eletrodo de corrente externo, destinada exclusivamente a materiais ferromagnéticos (aço, ferro fundido). É a opção mais indicada para estimar trincas profundas, acima de 30 mm.

Os modelos da família 281M

Importante: a diferença do “Maximum” está na composição do kit, não na capacidade de medição. Os três modelos compartilham o mesmo método, a mesma exatidão e as mesmas escalas de material.

Certificação metrológica

O 281M-C é registrado no Registro Estadual Russo de Instrumentos de Medição sob o certificado nº 92789-24, e o bloco de referência KO-281 possui certificado próprio (nº 84019-21). O equipamento atende ao regulamento técnico TR CU 020/2011 (compatibilidade eletromagnética), e o sistema de gestão de qualidade do fabricante é certificado ISO 9001:2015. Para programas de qualidade que exigem rastreabilidade metrológica documentada, esses registros são parte da evidência de conformidade.

Onde o 281M entra no controle de qualidade

Forjados, eixos e laminados

A aplicação clássica. Trincas de forjamento, dobras e descontinuidades abertas na superfície são detectadas pela MPI ou líquido penetrante — e o 281M define o destino da peça. Se a profundidade medida está dentro do sobremetal de usinagem, a peça segue para remoção do defeito e reinspeção; se ultrapassa, a reprovação é objetiva e documentada. Sem o número, essa decisão vira opinião; com ele, vira critério.

Soldas de fabricação

Trincas em soldas — de cratera, longitudinais, na margem — precisam de avaliação imediata na linha. O 281M quantifica a profundidade para embasar o reparo: goivar até que profundidade, ressoldar com qual procedimento. O resultado direto em mm alimenta o registro de qualidade da junta. E como o equipamento traz escala para aços austeníticos, atende também a fabricação em aço inoxidável.

Tubulações, vasos de pressão e componentes de grande porte

O fabricante lista entre os objetos de ensaio: eixos, rolos e laminadores; tubos e tubulações; vasos de pressão; e componentes de estruturas, máquinas e mecanismos. É o mesmo instrumento aplicado em inspeções exigentes do setor de energia e óleo & gás — inclusive em conjunto com o detector de falhas VID-345, também da Mash NDT.

281M vs outros métodos de quantificação

O 281M não substitui o ultrassom nem as correntes parasitas — ele resolve uma etapa específica (quantificação de trinca superficial já localizada) com mais velocidade e objetividade do que os métodos de varredura. No programa de END bem estruturado, cada instrumento faz o que faz melhor.

O 281M no ecossistema de inspeção da Mega

O fluxo de controle de trincas na fabricação se completa com instrumentos que a Mega Instrumentos representa:

• Detecção — linha MPI Mash NDT (STREAM-15/20, eletroímãs EMA-100/200, lâmpada UV Tetra-M) localiza a trinca.
• Quantificação — o 281M mede a profundidade e embasa a decisão.
• Verificação complementar — dureza na região do reparo com Equotip (Proceq); tratamento térmico do lote com o coercímetro MA-412 (Mash NDT); inspeção volumétrica da solda reparada com UT8000 ou PHASE•X128.

Um único fornecedor, com suporte técnico integrado, para o ciclo completo: detectar, quantificar, decidir e comprovar.
